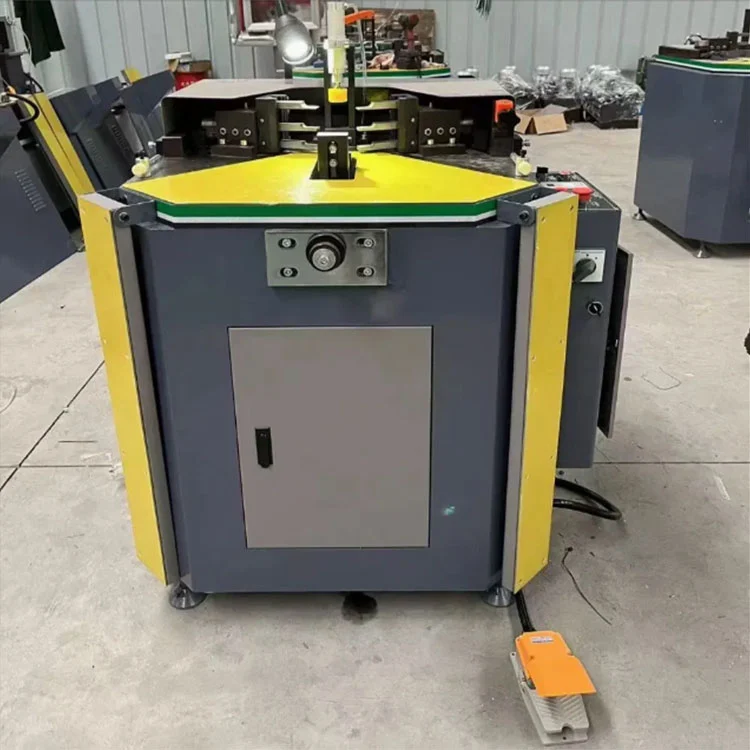

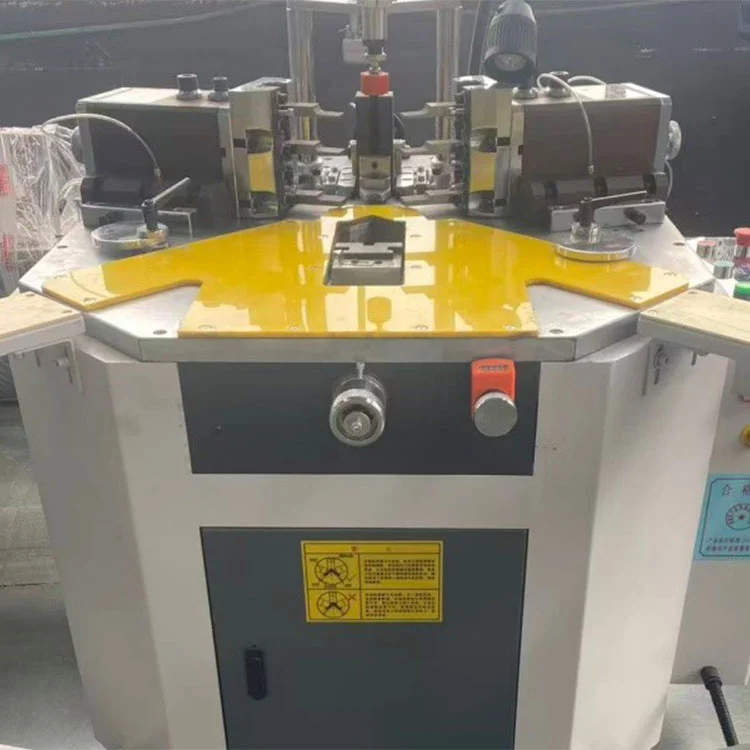

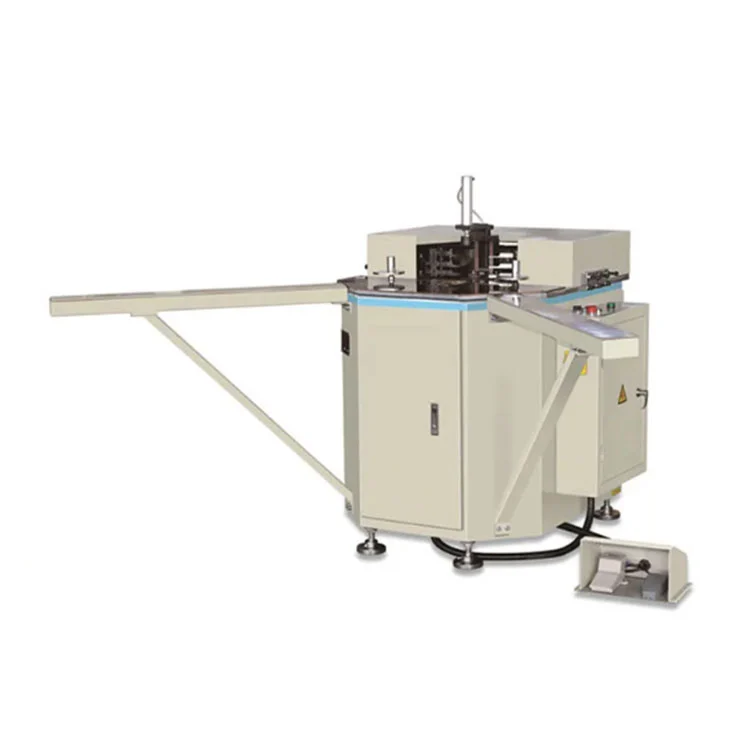

دستگاه ترکیب گوشه درب پنجره آلومینیومی 100mm*3500mm دو سر
ماشین ترکیبی گوشه درب پنجره دو سر آلومینیومی برند Lebulang 100mm*3500mm (که همچنین به آن دستگاه پیچش کن گوشه دو سر نیز گفته می شود) یک واحد هیدرولیک نیمه اتوماتیک است که برای چین دادن گوشه 90 درجه پروفیل های آلومینیومی در تولید درب و پنجره طراحی شده است. دو گوشه را در یک چرخه تکمیل می کند، از عرض پروفیل تا 100 میلی متر و حداکثر طول فریم 3500 میلی متر پشتیبانی می کند، ایده آل برای تولید دسته ای متوسط تا بزرگ قاب های آلومینیومی با استحکام بالا. کارخانه ما در چین است.
این واحد هیدرولیک دو سر که برای چروک کردن 90 درجه گوشه پنجره ها و درهای آلومینیومی طراحی شده است، دو گوشه را در یک چرخه کامل می کند. ظرفیت عرض پروفیل به 100 میلی متر می رسد و حداکثر طول قاب در نظر گرفته شده 3500 میلی متر است. حداقل اندازه قاب 450 × 450 میلی متر است که هم مجموعه های استاندارد و هم با اندازه متوسط را پوشش می دهد.
سیستم هیدرولیک فشار نامی بین 15 تا 18 مگاپاسکال را ارائه میکند و نیروی چینخوردگی ثابتی را برای اتصالات گوشهای محکم و بدون شکاف ایجاد میکند. دو سر به طور همزمان کار می کنند، که زمان چرخه را در مقایسه با جایگزین های تک سر کاهش می دهد. گیره های پنوماتیکی قبل از شروع چین خوردگی درگیر می شوند، با اعمال پیش کششی که پروفیل را در جای خود نگه می دارد و به جلوگیری از اعوجاج در طول فرآیند اتصال کمک می کند.

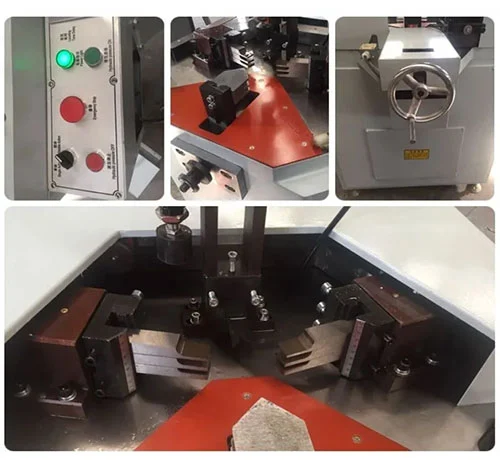

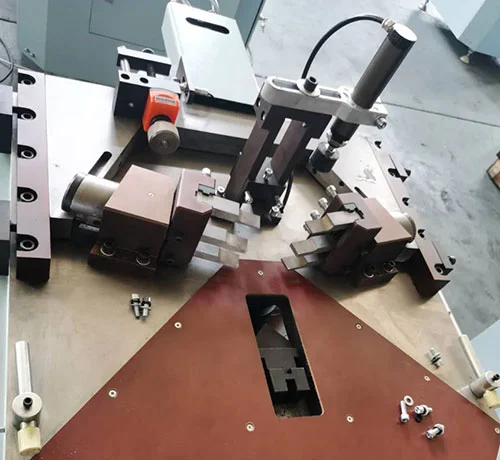

تنظیم موقعیت و ابزار مکانیکی است. بلوک های مکان یابی داخلی و خارجی به صورت عمودی جابجا می شوند و چاقوهای چین دار را می توان از جلو به عقب و همچنین از چپ به راست تغییر مکان داد. این دامنه حرکت به دستگاه اجازه می دهد تا با سطوح مختلف پروفیل بدون نیاز به ابزار اختصاصی برای هر شکل، سازگار شود. راهنماهای خطی مجموعههای متحرک را حمل میکنند و دقت ترکیب گوشه را در ± 0.1 میلیمتر و خطای درز زیر 0.15 میلیمتر حفظ میکنند.
این دستگاه با یک منبع تغذیه سه فاز 380 ولت کار می کند و 1.5 کیلو وات برق مصرف می کند. یک مخزن روغن هیدرولیک 20 لیتری از مدار چین دار پشتیبانی می کند و فشار هوای کار بین 0.5 تا 0.8 مگاپاسکال باقی می ماند. کاربردهای معمولی شامل قاب های پنجره، کشویی و شکستن حرارتی، مونتاژ پانل درب آلومینیومی و اتصال 90 درجه ضخیم یا ترانسوم در ساخت دیوار پرده است. ابعاد دستگاه 1200 × 1100 × 1300 میلی متر است.
Lebulang Machine که نزدیک به 30 سال است که تجهیزات پردازش پروفیل آلومینیوم را در کارخانه چین خود تولید می کند، این دستگاه ترکیب گوشه را با گواهینامه CE عرضه می کند. تنظیمات OEM سفارشی در دسترس هستند و تجهیزات بر اساس مستقیم کارخانه ارائه می شوند. این طراحی برای نگهداری ساده و روزانه ساخته شده است و راهنمایی نصب از راه دور بدون هزینه اضافی ارائه می شود.
دستگاه ترکیب گوشه درب پنجره آلومینیومی 100mm*3500mm دو سر
- چین خوردگی دو سر همزمانتکمیل تک شات ازدو گوشه 90 درجه; راندمان 2× در مقابل ماشین های تک سر، مناسب برای تولید انبوه.
- ✅ 100mm×3500mm ظرفیت بزرگحداکثر عرض پروفیل100 میلی متر، حداکثر طول قاب3500 میلی متر; حداقل اندازه قاب450×450 میلی متر، متناسب با قاب های آلومینیومی استاندارد و بزرگ است.
- ✅ سیستم هیدرولیک سنگینفشار نامی15--18MPaنیروی چین دار قوی اتصالات گوشه ای سفت و بدون شکاف را تضمین می کند.
- ✅ موقعیت یابی قابل تنظیم دقیقبلوک های موقعیت یابی داخلی/خارجیبالا/پایین قابل تنظیم; چاقوهای چین دارجلو / عقب، چپ / راست قابل تنظیمبرای بخش های مختلف پروفایل
- ✅ گیره و پیش کشش پنوماتیکبستن خودکار با پیش کشش از تغییر شکل پروفیل جلوگیری می کند. زوایای دقیق 90 درجه و درزهای محکم را تضمین می کند.
- ✅ راهنماهای خطی با دقت بالاحرکت صاف و پایدار؛ گوشه ترکیب دقت± 0.1 میلی متر، دقت مورب ثابت.

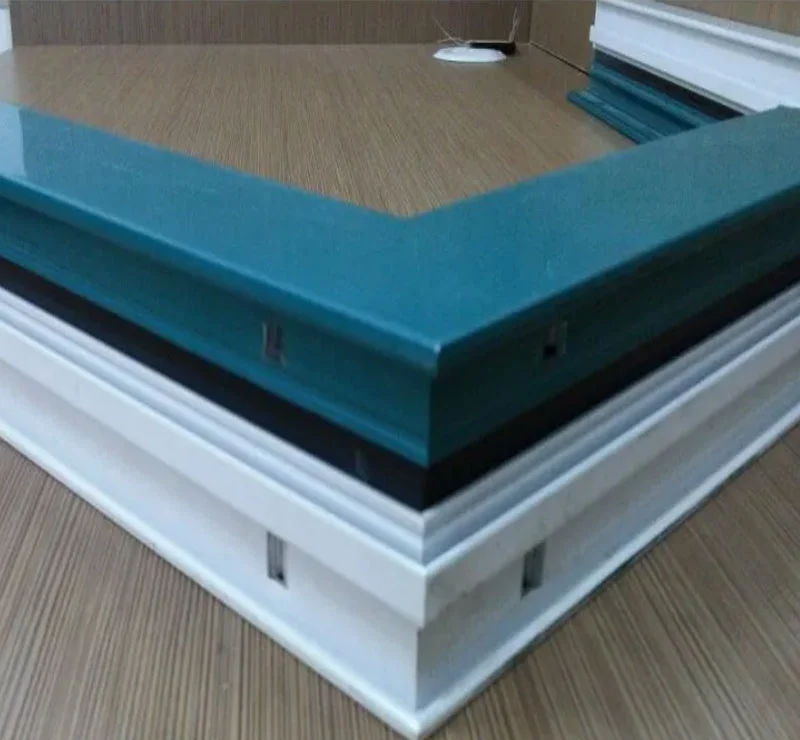

دستگاه ترکیب گوشه درب پنجره آلومینیومی 100mm*3500mm دو سر، نمونه کار دستگاه ترکیب گوشه پنجره ماشین برای درب پنجره آلومینیومی
مشخصات فنی
| ولتاژ | 380 ولت / 50 هرتز |
| قدرت | 1.5 کیلو وات |
| ظرفیت مخزن نفت | 20 لیتر |
| عرض نمایه | 90 میلی متر |
| فشار نامی روغن | 15 مگاپاسکال |
| فشار هوا | 0.5-0.8Mpa |
| خطای درز | <0.15 میلی متر |
| بعد | 1200x1100x1300mm |
سناریوهای کاربردی
تولید پنجره آلومینیومی
گیره قاب پنجره، کشویی و حرارت شکن.
تولید درب آلومینیومی
مونتاژ چهارچوب درب ورودی، بالکن و نسوز آلومینیومی.
پروفیل های دیوار پرده و نما
مولیون، ترانسوم و پانل بیرونی با ترکیب گوشه 90 درجه.
کارخانه های متوسط و بزرگ
مقرون به صرفه برای تولید انبوه با تقاضای خروجی بالا.
سوالات متداول
س: آیا تجهیزات Zhonglin CNC میتوانند نیازهای متنوعی را برآورده کنند (به عنوان مثال، قابهای در/پنجره و پروفیلهای دیوار پرده آلومینیومی)؟
ج: بله. ما درب / پنجره هوشمند، دیوار پرده آلومینیومی / تجهیزات آلومینیوم صنعتی و راه حل های سفارشی را ارائه می دهیم. ایستگاه کاری G20/G50 تمام مراحل درب/پنجره را انجام می دهد. اره ZLSJ-HCNC پروفیل های دیوار پرده (45-135 درجه) را برش می دهد. ما تجهیزات را با فرآیند شما مطابقت می دهیم.
س: نگران عملیات پیچیده و نیاز به بسیاری از کارگران ماهر پس از خرید هستید؟ راه حل جینان چیست؟
A: سازنده ما آستانه های پایین تر از طریق طراحی و خدمات. تجهیزات دارای "عملیات ضد احمق" هستند (هویت داده خودکار، بدون برنامه نویسی پیچیده). ما آموزش رایگان، راهنمایی نصب و خدمات از راه دور را برای کاهش اتکا به کارگران ماهر ارائه می دهیم.
س: در مورد دقت و ثبات پردازش تجهیزات شما (برای کیفیت و کارایی محصول ما بسیار مهم است)؟
پاسخ: ما از "دقت، قابلیت اطمینان، حرفه ای بودن" پیروی می کنیم. سختافزار: بیش از 100 دستگاه پیشرفته (به عنوان مثال، مراکز ماشینکاری) و قطعات اصلی با برندهای برتر (HIWIN، Schnider). برخی از تجهیزات دارای موقعیت یابی تکرار ± 0.02 میلی متر، برش ± 0.1 میلی متر، دقت فرز ± 0.05 میلی متر هستند. فرآیندها: ابزارهای الماسی، سیستم های سروو، ساختارهای ریخته گری و تنظیم خودکار قدرت لیزر. همه از دوباره کاری اجتناب کنید، کیفیت پایدار را تضمین کنید و کارایی را افزایش دهید.
