اره دیواری پرده ای سنگین CNC

نمای کلی

اره برش دیوار پرده ای سنگین یک راه حل برش حرفه ای است که به طور خاص برای ساخت دیوار پرده آلومینیومی و پروفیل نما مهندسی شده است. ساخته شده با قاب فولادی سفت و سخت و کنترل سروو پیشرفته CNC، دقت قابل تکرار، انعطاف پذیری چند زاویه ای و دوام صنعتی را برای محیط های تولید با حجم بالا ارائه می دهد.

چه در حال پردازش دیوارهای پرده تجاری، سیستم های ویترین فروشگاه یا اکستروژن های آلومینیومی معماری باشید، این دستگاه بریدگی های تمیز و بدون سوراخ را با حداقل ضایعات مواد تضمین می کند - کاهش دوباره کاری دستی و افزایش توان کلی.

اره بریدگی دیوار پرده ای سنگین



ویژگی های کلیدی

1. کنترل دقیق CNC

مجهز به سیستم درایو سروو با واکنش بالا و کنترل کننده قابل برنامه ریزی CNC، دقت موقعیت یابی سر برش به ± 0.1 میلی متر می رسد. اپراتورها می توانند چندین برنامه ناچ را برای جابجایی سریع دستور العمل بین انواع مختلف پروفایل ذخیره کنند.

2. ساختار سفت و سخت سنگین

بدنه دستگاه از لوله های فولادی دیواره ضخیم با درمان تنش زدایی ساخته شده است که لرزش را در حین برش با سرعت بالا از بین می برد. این امر کیفیت برش ثابت را حتی تحت عملکرد مداوم 24/7 تضمین می کند.

3. سیستم بستن پنوماتیک

سیلندرهای پنوماتیک دو کاره با فشار قابل تنظیم، بستن ایمن و بدون مارپیچ را بر روی سطوح ظریف آلومینیومی آنودایز شده یا با پوشش پودری ایجاد می کنند. عملکرد سریع رها کردن زمان چرخه بین قطعات کار را کاهش می دهد.

4. قابلیت بریدگی چند زاویه

از زوایای بریدگی قابل تنظیم ۰ تا ۹۰ درجه (یا محدوده خود را مشخص کنید) برای تطبیق با پیکربندی‌های مختلف دیوار پرده‌ای و ترانسوم پشتیبانی می‌کند. تنظیمات زاویه را می توان از طریق خواندن دیجیتال یا رابط CNC تنظیم کرد.

5. استخراج تراشه با راندمان بالا

پورت جمع‌آوری گرد و غبار/تراشه یکپارچه به سیستم‌های استخراج صنعتی استاندارد متصل می‌شود، محیط کاری تمیز را حفظ می‌کند و عمر تیغه را افزایش می‌دهد.

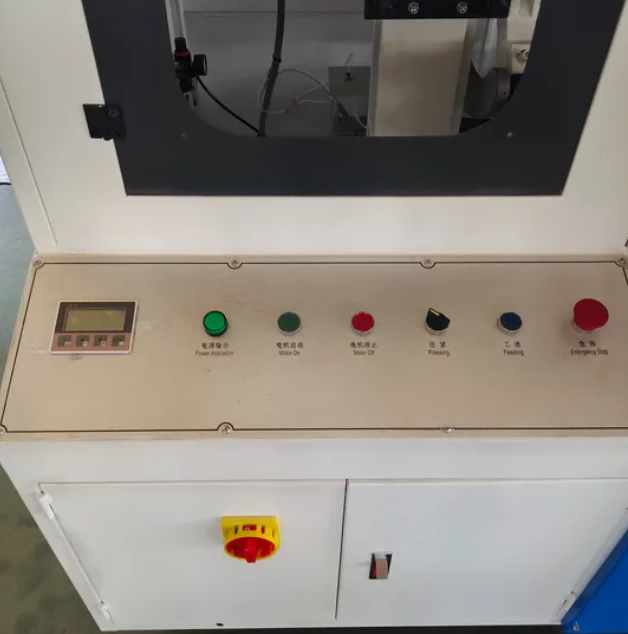

6. رابط کاربر پسند

صفحه نمایش لمسی بصری HMI با پشتیبانی از چند زبان (انگلیسی، اسپانیایی، روسی، عربی). برنامه نویسی بصری به اپراتورها اجازه می دهد تا بدون آموزش فنی پیشرفته، ابعاد بریدگی را تعیین کنند.

چگونه کار می کند

1. اپراتور پروفیل آلومینیومی را روی میز کار قرار می دهد و گیره های پنوماتیکی را فعال می کند که قطعه کار را از هر دو جهت عمودی و افقی محکم می کند.

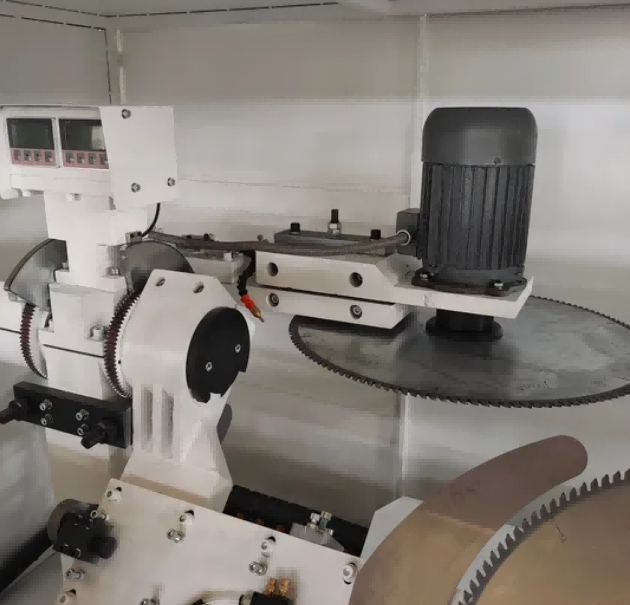

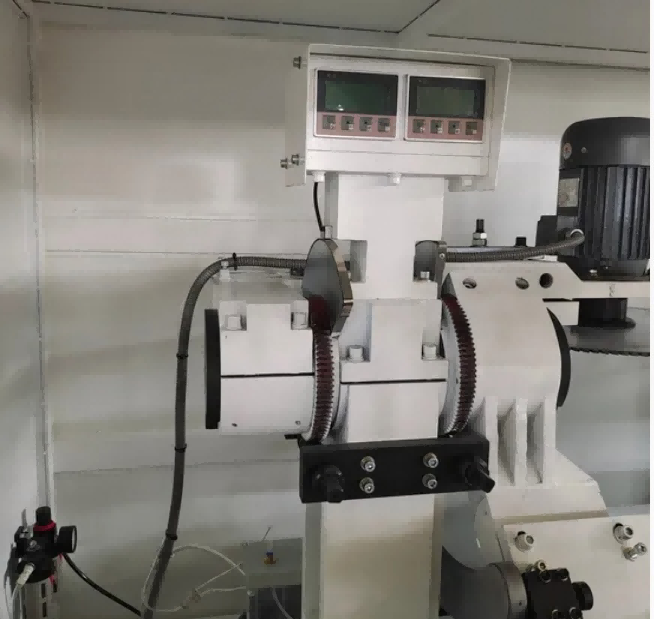

2. زاویه برش مورد نظر با استفاده از صفحه نمایش دیجیتال مقیاس مغناطیسی تنظیم می شود و تیغه های اره دوگانه بر این اساس در محدوده ± 45 درجه قرار می گیرند.
3. سیستم تغذیه هیدروپنوماتیکی تیغه های چرخان را با سرعت کنترل شده (0-3 متر در دقیقه) به داخل پروفیل پیش می برد، بریدگی ها، شیارها یا زوایای مرکب را در یک پاس برش می دهد.
4. سیستم CNC از واردات گرافیکی CAD و برنامه‌نویسی گرافیکی پشتیبانی می‌کند و به اپراتورها اجازه می‌دهد تا الگوهای شکاف، موقعیت سوراخ‌ها و ابعاد شکاف را مستقیماً از فایل‌های طراحی تعریف کنند.
5. پیکربندی کامل سروو موتور سه محوره (محورهای X، Y، Z که توسط رک و پینیون و پیچ‌های توپی هدایت می‌شوند) اتصال سه محوره واقعی را برای حفاری، شیارهای فرز، سوراخ‌های گرد، سوراخ‌های مخصوص شکل، سوراخ‌های کلید، و کانترسینک‌ها در یک گیره امکان‌پذیر می‌سازد.
6. میز کار سه طرفه اختیاری اجازه می دهد تا پروفیل در سه وجه بدون تغییر موقعیت ماشین کاری شود و کارایی پردازش برای اکستروژن های پیچیده آلومینیومی را بهبود بخشد.
7. پس از اتمام چرخه برش، تیغه ها جمع می شوند، گیره ها آزاد می شوند و پروفیل ماشین کاری شده برداشته می شود.

سازنده و گارانتی

Shandong Lebulang Precision Machinery Co., Ltd. که به عنوان Lebulang Machine فعالیت می کند، از سال 1996 تجهیزات پردازش آلومینیوم را در کارخانه Jinan خود در چین تولید کرده است.اره بریدگی دیوار پرده ای سنگینمستقیم کارخانه با گواهینامه CE و ISO عرضه می شود. گارانتی 12 ماهه برای ساختار اصلی اعمال می شود. پشتیبانی فنی از راه دور، فیلم های آموزشی عملیات، و یک کتابچه راهنمای انگلیسی گنجانده شده است. آموزش در محل و راه اندازی را می توان با هزینه اضافی ترتیب داد. قطعات یدکی مانند تیغه های اره، مهر و موم پنوماتیک و اجزای راهنما برای ارسال ذخیره می شوند.

سوالات متداول

Q1: حداکثر اندازه مشخصات این دستگاه چقدر است؟

A: مدل استاندارد پروفیل هایی تا 300×250 میلی متر با حداکثر عمق برش 175 میلی متر را کنترل می کند. پیکربندی های سفارشی برای بخش های بزرگتر تا 350×300 میلی متر در صورت درخواست در دسترس هستند.

Q2: آیا می تواند زوایایی غیر از ± 45 درجه را کاهش دهد؟

A: مدل استاندارد از برش با زاویه دلخواه در ± 45 درجه در هر دو طرف پشتیبانی می کند. یک نسخه CNC اختیاری محدوده را تا 90± درجه برای هندسه های پیچیده تر پروفیل افزایش می دهد.

Q3: دقت پردازش چیست؟

A: دقت موقعیت یابی ± 0.1 میلی متر، با دقت موقعیت یابی مجدد 0.05 ± میلی متر در شرایط عملیاتی سازگار مشخص شده است.

Q4: آیا خدمات پس از فروش و آموزش ارائه می دهید؟

A: آموزش عملیات آنلاین رایگان و پشتیبانی فنی از راه دور ارائه می شود. آموزش در محل و نصب را می توان به صورت جداگانه ترتیب داد. گارانتی 12 ماهه با پشتیبانی فنی مادام العمر در دسترس است.

Q5: آیا دستگاه برای تولید انبوه مناسب است؟

A: برش سنکرون دو تیغه، گیره پنوماتیک و سیستم تغذیه کنترل شده برای تولید مداوم در تاسیسات ساخت دیوار پرده طراحی شده است. ظرفیت تولید ماهانه از کارخانه تقریباً 50 دستگاه می باشد.
