ماشین چین دار چهار سر CNC

ویژگی های اصلی

• چین دار کردن همزمان چهار سر:راماشین چین دار چهار سر CNCهر چهار گوشه یک قاب را در یک چرخه فشار دادن کامل می کند. این امر زمان جابجایی را در مقایسه با گزینه‌های تک سر یا دو سر کاهش می‌دهد، جایی که قاب باید برای هر جفت گوشه جابجا شده و مجدداً بسته شود.
• موقعیت یابی سروو CNC:هر سر چین دار توسط یک موتور سروو که یک بال اسکرو را حرکت می دهد قرار می گیرد. اپراتور اندازه قاب را روی صفحه لمسی انتخاب می کند و سرها به طور خودکار به موقعیت های مورد نیاز حرکت می کنند. همان سیستم دستور العمل های متعدد فریم را ذخیره می کند. دقت موقعیت یابی مجدد 0.1 ± میلی متر مشخص شده است، با خطای مورب معمولاً در 1 میلی متر و خطای درز زیر 0.15 میلی متر در پروفیل های به درستی آماده شده است.
• محدوده اندازه قاب:این دستگاه فریم هایی از 550 × 550 میلی متر تا ارتفاع 1800 میلی متر و عرض 3000 میلی متر را کنترل می کند که اکثر ابعاد قاب پنجره و درب آلومینیومی موجود در تولیدات مسکونی و تجاری را پوشش می دهد.
• سیستم بستن هیدرولیک:هر هد توسط یک سیلندر هیدرولیک با فشار نامی روغن 15 مگاپاسکال و مجموع نیروی چین دار 48 کیلو نیوتن هدایت می شود. مدار هیدرولیک از یک توالی فشار بالا-کم دو مرحله‌ای استفاده می‌کند: ضربه نزدیک سریع زمان چرخه را کاهش می‌دهد، در حالی که نگه داشتن فشار بالا در انتهای حرکت، اتصال گوشه محکم را تضمین می‌کند.
• گیره های متحرک پنوماتیک:واحدهای گیره برای بارگیری قاب به طور خودکار به جلو حرکت می کنند و پس از چین دادن برای تخلیه جمع می شوند. نیروی بستن از دو جهت اعمال می شود تا پروفیل را در موقعیت خود نگه دارد و خطر تغییر شکل را در طول ضربه فشار کاهش دهد.

مشخصات فنی

چگونه کار می کند

راماشین چین دار چهار سر CNCبه ترتیبی عمل می کند که با وارد کردن ابعاد فریم روی صفحه نمایش لمسی شروع می شود. چهار سر چین دار که هر کدام بر روی محورهای بال اسکرو با سروو نصب شده اند، به طور خودکار به موقعیت های برنامه ریزی شده حرکت می کنند. اپراتور پروفیل های آلومینیومی برش خورده و آماده شده را در فیکسچرهای گیره قرار می دهد. گیره های پنوماتیک برای نگه داشتن پروفیل ها در جای خود قرار می گیرند و از هر دو جهت عمودی و افقی فشار وارد می کنند. پس از گیره، مدار هیدرولیک در دو مرحله فعال می شود: یک پیشروی سریع کم فشار، ابزار چین را در تماس با گوشه های پروفیل قرار می دهد، و یک نگهدارنده فشار بالا، نیروی چین دار کامل 48 کیلونیوتن را برای تکمیل اتصال گوشه اعمال می کند. پس از مدت زمان نگهداری، گیره ها آزاد می شوند، ابزار چین خوردگی جمع می شوند و قاب تمام شده را می توان جدا کرد. هر چهار گوشه در یک چرخه کامل می شوند، بنابراین قاب نیازی به تغییر موقعیت ندارد.

اجزای کلیدی

• سروو موتورها و بال اسکروها:هر یک از چهار سر به طور مستقل توسط یک سروو موتور AC که به یک بال اسکرو دقیق کوپل شده است قرار می گیرد. این آرایش تکرارپذیری ± 0.1 میلی متر را فراهم می کند و اجازه می دهد تا سرها برای اندازه های مختلف فریم بدون تنظیم دستی تغییر مکان دهند.
• واحد برق هیدرولیک:یک مخزن 60 لیتری روغن چهار سیلندر هیدرولیک را از طریق یک منیفولد با دریچه های کنترل فشار تامین می کند. توالی دو مرحله ای فشار بالا و پایین توسط PLC از طریق شیرهای برقی مدیریت می شود.

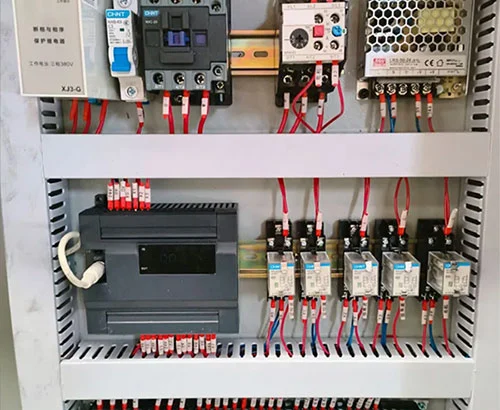

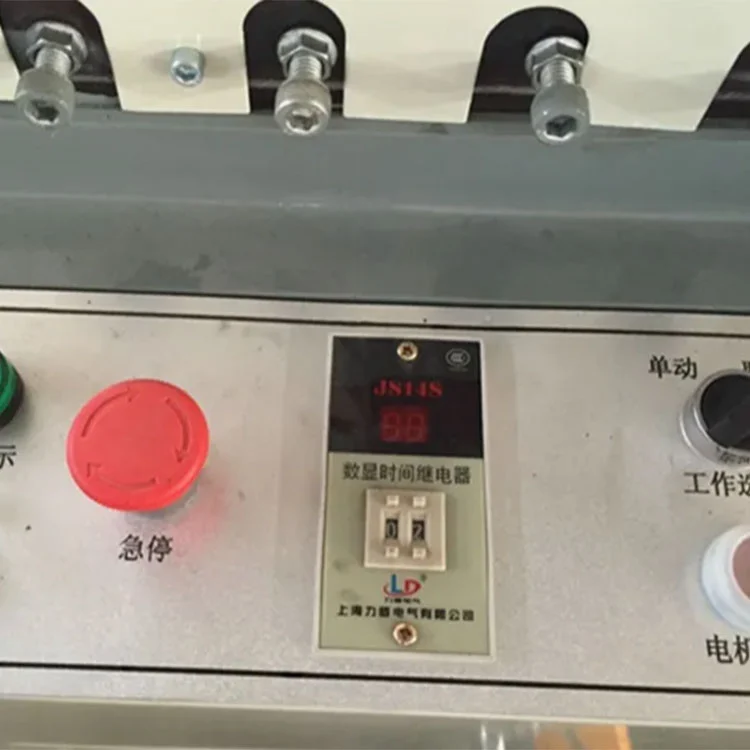

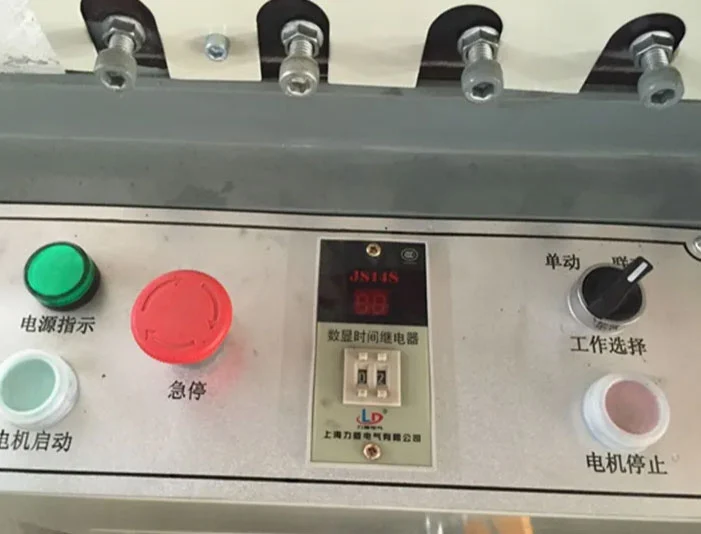

• صفحه نمایش لمسی و PLC:صفحه نمایش لمسی صنعتی تنظیمات اندازه فریم، برنامه های ذخیره شده، شمارنده های تولید و پیام های هشدار را نمایش می دهد. دستور العمل های پارامتر برای ابعاد قاب معمول تولید شده را می توان ذخیره و فراخوانی کرد.

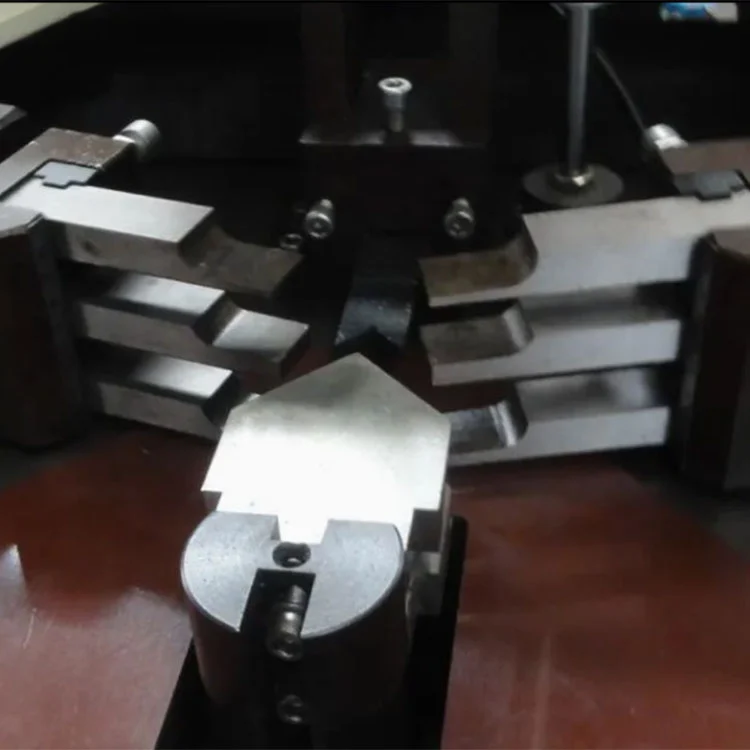

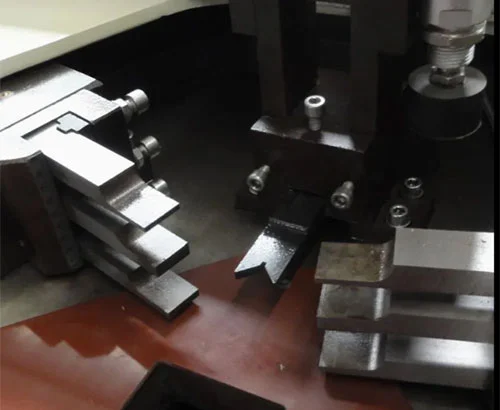

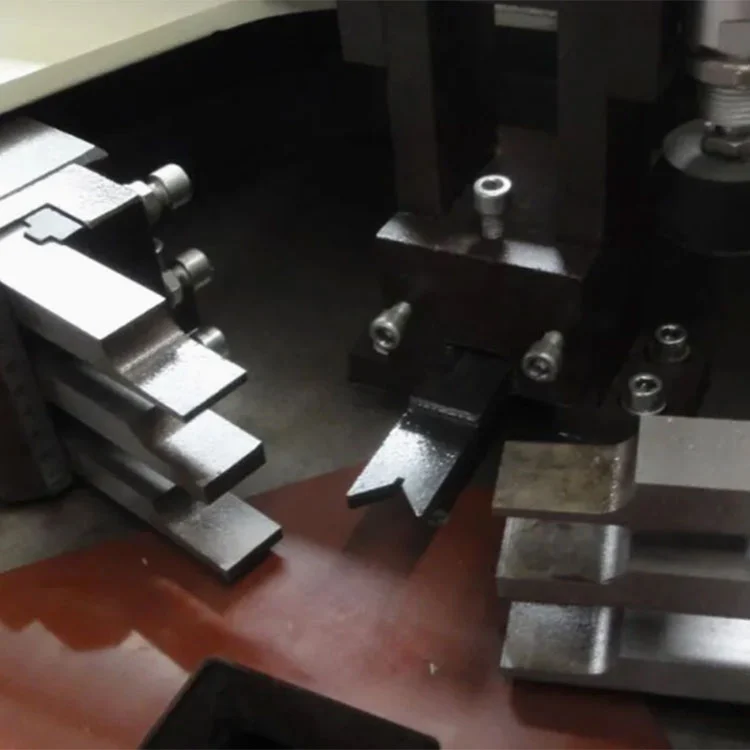

• ابزارهای چین دار:چاقوهای چین دار فولادی سخت شده برای مطابقت با هندسه پروفیل ماشین کاری می شوند. مجموعه های ابزار را می توان با سطوح مختلف پروفیل تعویض کرد. چاقوها برای عمق و تراز قابل تنظیم هستند.

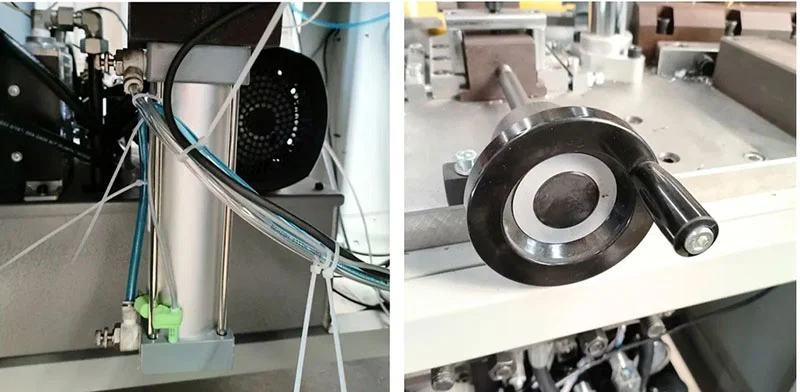

• سیستم بستن پنوماتیک:گیره ها روی راهنماهای خطی به جلو حرکت می کنند و جمع می شوند. نیروی بستن توسط سیلندرهای پنوماتیک با فشار تنظیم شده در 0.5-0.8 مگاپاسکال تامین می شود. طراحی گیره دو جهته از دو طرف نیرو اعمال می کند تا پروفیل را در حین چین دادن تثبیت کند.

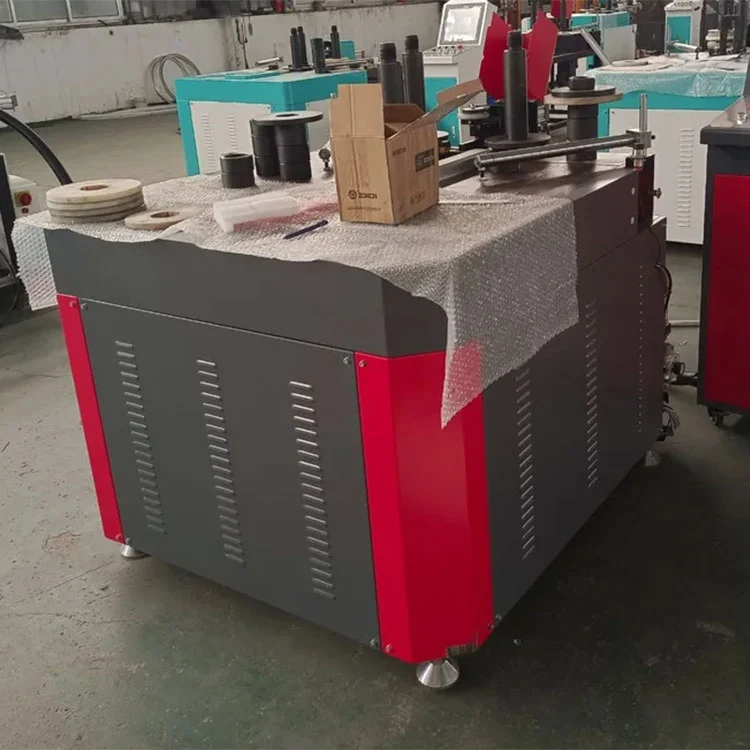

• قاب ماشین:یک سازه فولادی جوش داده شده از چهار سر متحرک و میز کار مرکزی ثابت پشتیبانی می کند. این قاب به گونه ای طراحی شده است که در برابر نیروهای واکنش ایجاد شده در هنگام چین دادن مقاومت کند و در طول زمان تراز سر را حفظ کند.

سناریوهای کاربردی

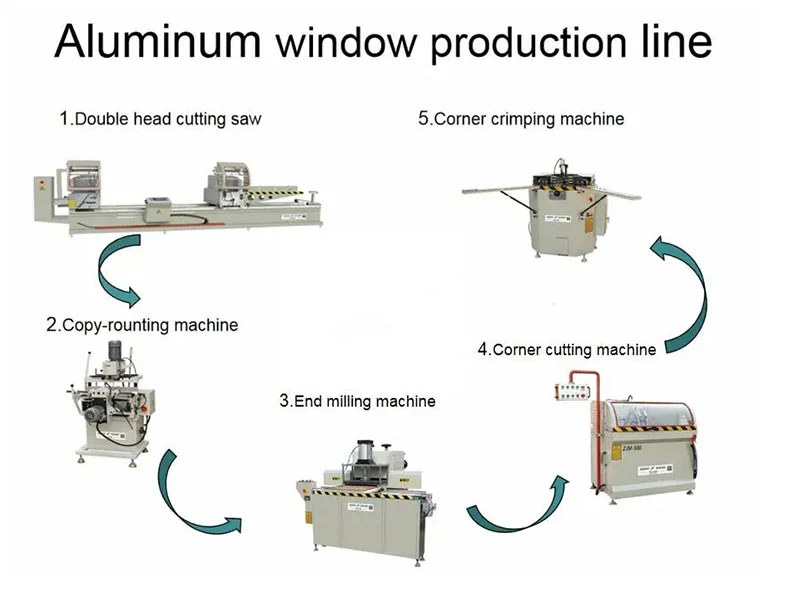

تولید پنجره آلومینیومی

چین خوردگی قاب های پنجره، کشویی و عایق حرارتی.

تولید درب آلومینیومی

مونتاژ نبشی درب های ورودی، درب های بالکن، درب های آلومینیومی نسوز و چهارچوب درب های آلومینیومی داخلی.

دیوار پرده و پروفیل ساختمان

چین خوردگی گوشه 90 درجه مولیون آلومینیومی، ترانسوم و پروفیل های نما.

تولید با تیراژ بالا

در کارخانه های درب و پنجره آلومینیومی متوسط ​​و بزرگ استفاده می شود که در آن تکمیل چهار گوشه در یک چرخه زمان پردازش هر فریم را کاهش می دهد و از خروجی روزانه بالاتر پشتیبانی می کند.

سازنده و گارانتی

Shandong Lebulang Precision Machinery Co., Ltd. که به عنوان ماشین Lebulang فعالیت می کند، از سال 1996 تجهیزات پردازش در و پنجره آلومینیومی و PVC را در تاسیسات Jinan خود تولید می کند. این شرکت تحقیق و توسعه، ماشینکاری، مونتاژ، آزمایش و فروش داخلی را مدیریت می کند. راماشین چین دار چهار سر CNCتحت این سیستم یکپارچه ساخته شده و مستقیماً در کارخانه با گواهینامه CE و ISO 9001 عرضه می شود. گارانتی یک ساله ساختار اصلی را پوشش می دهد. پشتیبانی فنی از راه دور، از جمله تشخیص تصویری و راهنمای عملیات، گنجانده شده است. قطعات یدکی مانند چاقوهای چین دار، مهر و موم و عناصر فیلتر موجود است و می توان جداگانه سفارش داد. نصب و راه اندازی در محل را می توان با هزینه اضافی ترتیب داد.

سوالات متداول

Q1: CLM4S مخفف چیست؟

A: دستگاه CNC گوشه سروو 4 سر. "4" به چهار سر چین دار مستقل اشاره دارد.

Q2: حداکثر اندازه قاب دستگاه چقدر است؟

A: پیکربندی استاندارد قاب هایی با ارتفاع 1800 میلی متر و عرض 3000 میلی متر را کنترل می کند. اندازه های غیر استاندارد در زمان سفارش قابل بحث است.

Q3: آیا کارکرد دستگاه برای کارگران جدید دشوار است؟

A: عملکرد از طریق یک صفحه نمایش لمسی با برنامه های فریم ذخیره شده است. یک کتاب راهنمای زبان انگلیسی و آموزش تصویری ارائه شده است. اکثر اپراتورها روال روزانه را طی یک تا دو روز کاری یاد می گیرند.

Q4: چه نوع پرداخت و شرایط تحویل موجود است؟

A: پرداخت را می توان با T/T یا L/C به ارزهای اصلی از جمله USD، EUR و GBP انجام داد. شرایط تحویل استاندارد FOB Qingdao یا Jinan است. بسته به مقصد حمل و نقل، CFR، CIF و EXW نیز پذیرفته می شوند.

Q5: آیا می توان ابزار چین را برای پروفایل های خاص سفارشی کرد؟

پاسخ: بله، چاقوهای چین دار را می توان برای مطابقت با سطح مقطع مشخصات مشتری ماشین کاری کرد. یک نمونه پروفیل یا نقاشی در طول فرآیند سفارش برای تولید مجموعه ابزار صحیح مورد نیاز است.
