خط تولید آلومینیوم دو برش 4+2 محور پایان میلر ترمال بریک

این خط تولید پروفیل آلومینیومی شکسته حرارتی فرز انتهای شفت 4+2 دو برش توسط Lebulang Machine در کارخانه آن در Jinan، چین ساخته شده است. این شرکت از سال 1375 اقدام به تولید تجهیزات درب و پنجره آلیاژ آلومینیوم می کند و خط تولید مستقیماً از کارخانه به فروش می رسد. تنظیمات OEM/ODM پذیرفته می شود. این آسیاب انتهایی برای تولید پروفیل های ترمال بریک با حجم بالا طراحی شده است، با استفاده از دو اسپیندل مستقل که در هر دو جهت برش داده می شوند، بدون حرکت برگشتی بیکار. یک سیستم CNC 4+2 محور، دوک ها را در موقعیت قرار می دهد و جهت آنها را بین 0 تا 90 درجه به طور خودکار تغییر می دهد. پایه چدنی، ریل‌های راهنمای خطی، و درایوهای بال‌اسکرو، دقت موقعیت‌یابی را در ۰.۰۲ ± میلی‌متر حفظ می‌کنند و یک صفحه نمایش لمسی ۷ اینچی با برنامه‌های از پیش بارگذاری‌شده، تنظیمات را مدیریت می‌کند.

خط تولید آلومینیوم دو برش 4+2 محور پایان میلر ترمال بریک

• سیستم برش دوگانه:دو دوک مستقل، یکی جلو و دیگری عقب، امکان برش را در هر دو جهت در امتداد پروفیل فراهم می کند. چرخه فرز به یک حرکت برگشت بیکار نیاز ندارد، که زمان کلی چرخه را در مقایسه با ماشین های تک دوکی که فقط در یک جهت برش می دهند، کاهش می دهد.
• کنترل CNC 4+2 محور:چهار محور سروو تغذیه و موقعیت یابی پروفایل خطی را مدیریت می کنند. دو محور چرخشی اضافی، دوک ها را به طور خودکار بین 0 تا 90 درجه تغییر می دهند. این چیدمان امکان فرز انتهایی، برش دهنی و بریدگی بر روی مولیون ها، مولیون های تقویت شده و پروفیل های قاب را بدون تغییر ابزار دستی فراهم می کند.
• سازگاری آلومینیوم ترمال بریک:هندسه کاتر و چیدمان گیره برای پروفیل های ترمال بریک طراحی شده است، جایی که نوار عایق باید دست نخورده باقی بماند و سطوح آسیاب شده باید برای عملکرد حرارتی خوب در مجموعه پنجره یا در تمام شده، تناسب اتصال محکمی را ایجاد کنند.

خط تولید آلومینیوم دو برش 4+2 محور پایان میلر ترمال بریک

• دقت و پایداری:پایه دستگاه چدنی است که در هنگام فرزکاری جرم و ارتعاش مرطوب ایجاد می کند. ریل‌های راهنمای خطی و درایوهای بال‌اسکرو روی محورهای موقعیت‌یابی تکرارپذیری را در ۰.۰۲± میلی‌متر تحت عملکرد ثابت حفظ می‌کنند. گیره های پنوماتیک با فک های لاستیکی پروفیل را بدون علامت گذاری روی سطح آن محکم نگه می دارند.

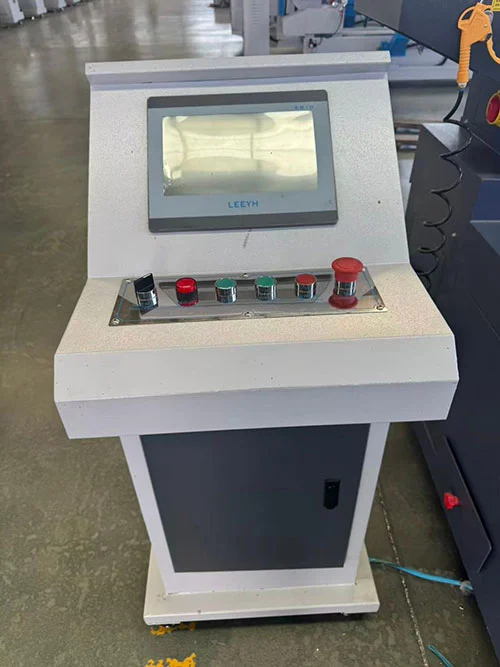

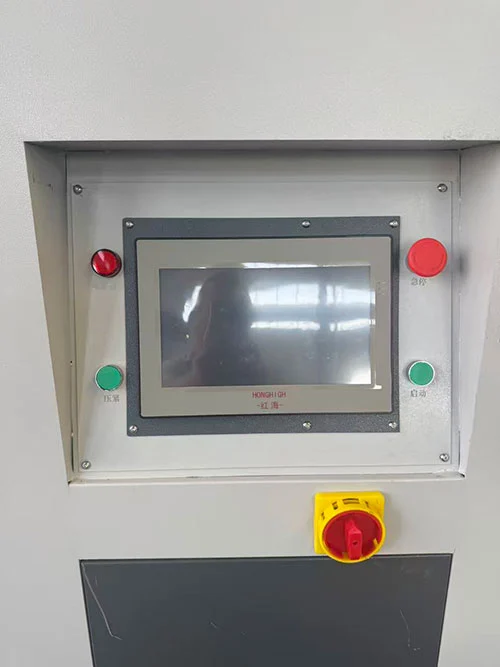

• عملیات و برنامه نویسی:یک رابط صفحه نمایش لمسی 7 اینچی (سیستم ESTUN یا Schneider CNC) برنامه های نمایه معمولی را ذخیره می کند. اپراتور می تواند یک پیش تنظیم را به خاطر بیاورد یا ابعاد جدید را مستقیماً وارد کند. یک عملکرد اسکن کد QR اختیاری می تواند به طور خودکار برنامه ماشینکاری مربوطه را بارگیری کند و زمان راه اندازی و احتمال خطاهای ورودی را کاهش دهد.

کاربردهای خط تولید آلومینیوم دو برش 4+2 محور پایان میلر ترمال بریک

• ترمال بریک آلومینیومی درب و پنجره مولیون / فرز انتهای ترانسوم
• فرآوری قاب و ارسی پروفیل تنون و شیار
• ماشینکاری نمای انتهایی پروفیل آلومینیومی کرتین وال
• خطوط تولید پنجره آلومینیومی با حجم بالا

چگونه کار می کند

راخط تولید آلومینیوم دو برش 4+2 محور پایان میلر ترمال بریکبا بارگذاری پروفیل آلومینیوم ترمال بریک توسط اپراتور در گیره های پنوماتیکی کار می کند. کنترل CNC 4+2 محور، دوک ها را در زاویه مناسب (0 یا 90 درجه) قرار می دهد و آنها را در امتداد محورهای خطی حرکت می دهد تا انتهای پروفیل آسیاب شود. یک دوک در گذر رو به جلو برش می‌دهد و دوک دوم که در جهت مخالف می‌چرخد، برش را در مسیر برگشت کامل می‌کند - یا هر دو می‌توانند بسته به برنامه، چهره‌های مختلف را به طور همزمان ماشین‌کاری کنند. عمق فرز، طول تنون و ابعاد شیار از طریق صفحه نمایش لمسی تنظیم می شود. عمل برش دوگانه به این معنی است که دوک ها در طول چرخه درگیر هستند و پس از آزاد شدن گیره ها، پروفیل برای مرحله پردازش بعدی آماده است.

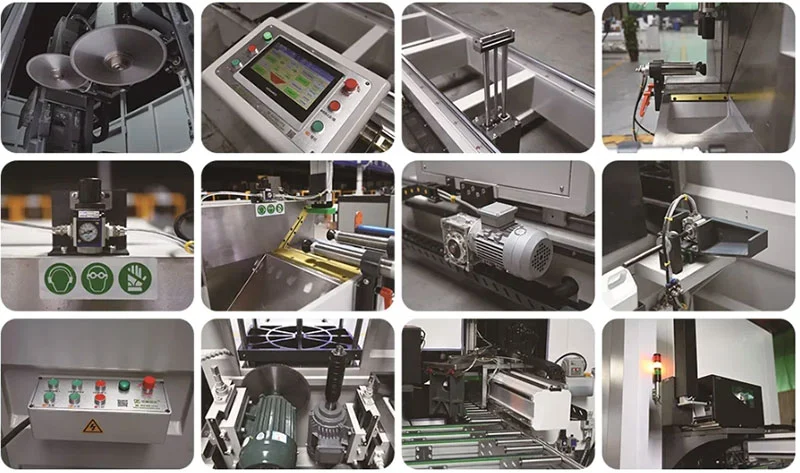

اجزای کلیدی

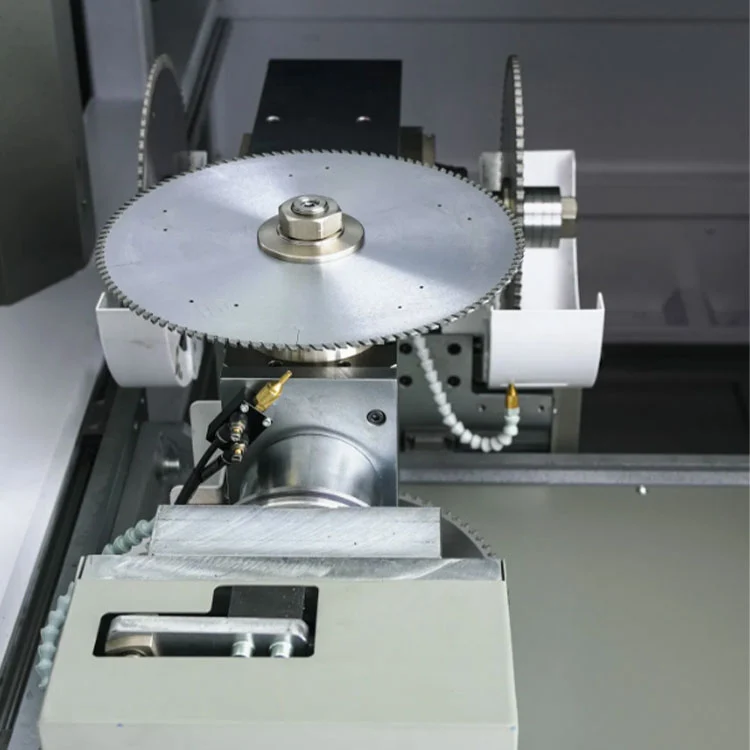

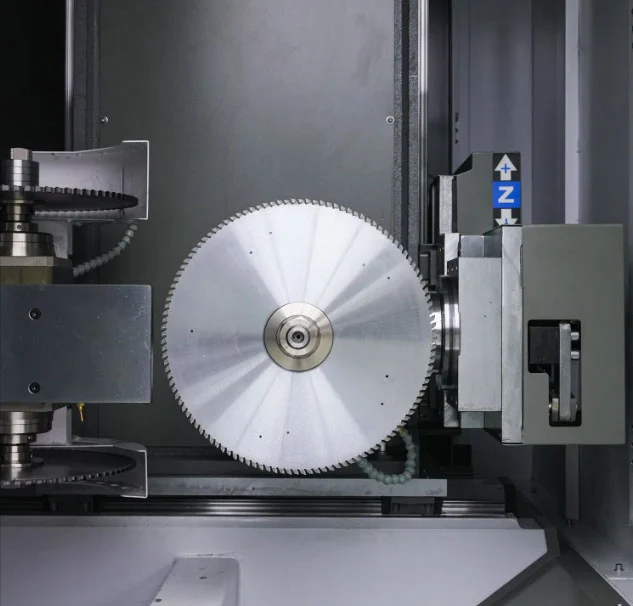

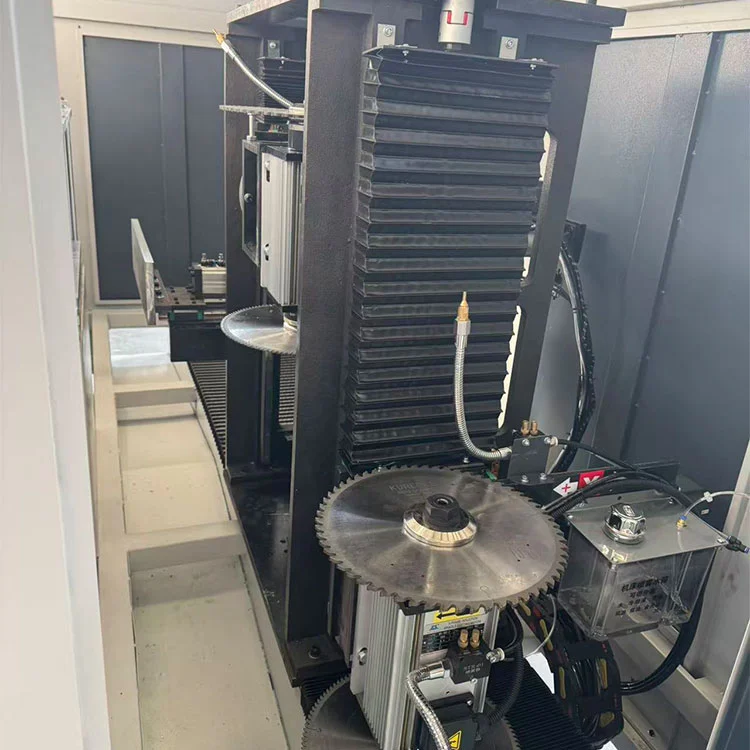

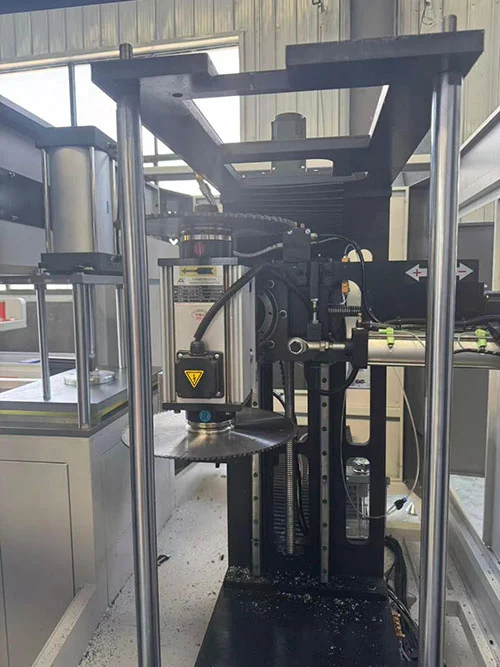

• دوک های دوقلو (2×3 کیلووات):هر موتور اسپیندل 3 کیلووات در 2800 دور در دقیقه تولید می کند و فرزهای فرز از φ230 میلی متر تا φ350 میلی متر را می پذیرد. یک دوک برای چرخش در جهت عقربه‌های ساعت پیکربندی شده است، و دیگری برای خلاف جهت عقربه‌های ساعت، امکان برش دو جهته را بدون تغییر موقعیت فراهم می‌کند.

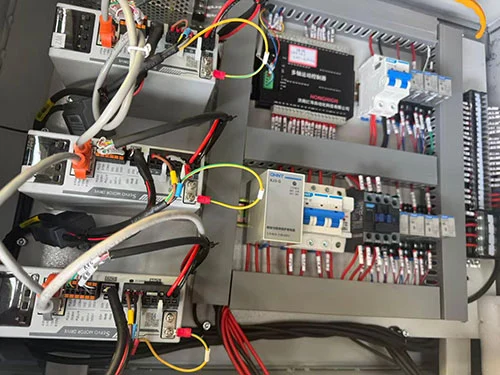

• سیستم CNC 4+2 محور:کنترلر CNC (ESTUN یا Schneider) چهار محور سروو خطی (تغذیه پروفایل و موقعیت ابزار) و دو محور چرخشی (تغییر زاویه دوک) را هماهنگ می کند. برنامه ها را می توان از طریق USB، صفحه لمسی یا اسکنر کد QR اختیاری بارگیری کرد.
• پایه چدنی و راهنماهای خطی:تخت چدنی سنگین پایه ای پایدار را فراهم می کند. ریل های راهنمای خطی و پیچ های توپ دقیق حرکت محوری صاف و دقیق را با حداقل عکس العمل تضمین می کنند.
• بستن پنوماتیک با محافظ لاستیکی:گیره ها پروفیل را در حین آسیاب محکم نگه می دارند. سطوح تماس با پدهای لاستیکی برای جلوگیری از خراش سطح و تغییر شکل آلومینیوم نصب شده است.
• درگاه استخراج گرد و غبار:یک نقطه اتصال برای یک سیستم استخراج گرد و غبار کمک می کند تا در طول کار مداوم، محل کار از تراشه های آلومینیومی پاک شود.

مشخصات فنی

• منبع تغذیه: 380 ولت / 50 هرتز / 3 Ph
• توان کل: 8.8 کیلو وات (موتورهای دوکی 2 × 3 کیلووات + درایوهای سروو)
• سرعت اسپیندل: 2800 دور در دقیقه
• قطر فرز: φ230--φ350 میلی متر (قابل تنظیم)
• فشار هوای کاری: 0.5--0.8 مگاپاسکال
• حداکثر عمق فرز: 80 میلی متر
• حداکثر اندازه نمایه: عرض ≤120 میلی متر، ارتفاع ≤150 میلی متر
• ابعاد دستگاه: 1700 × 800 × 1500 میلی متر
• وزن: ≈ 450 کیلوگرم

کارخانه و پس از فروش

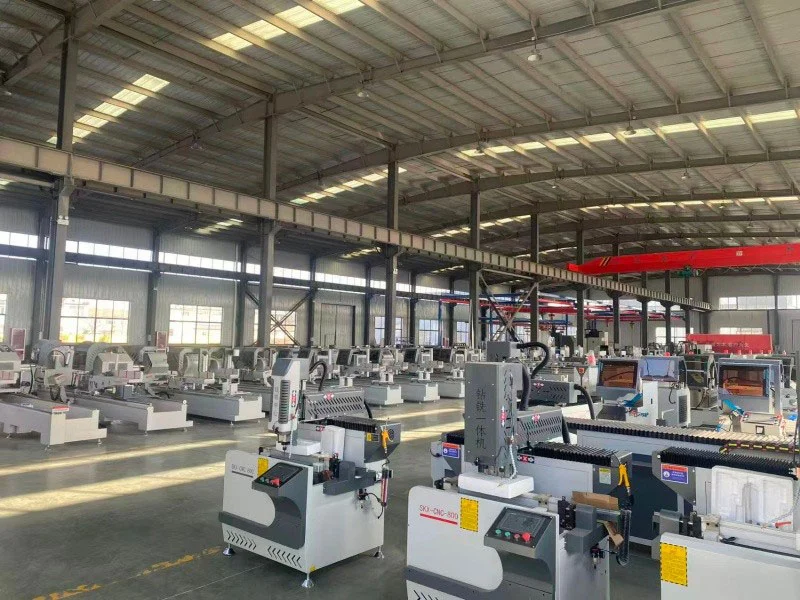

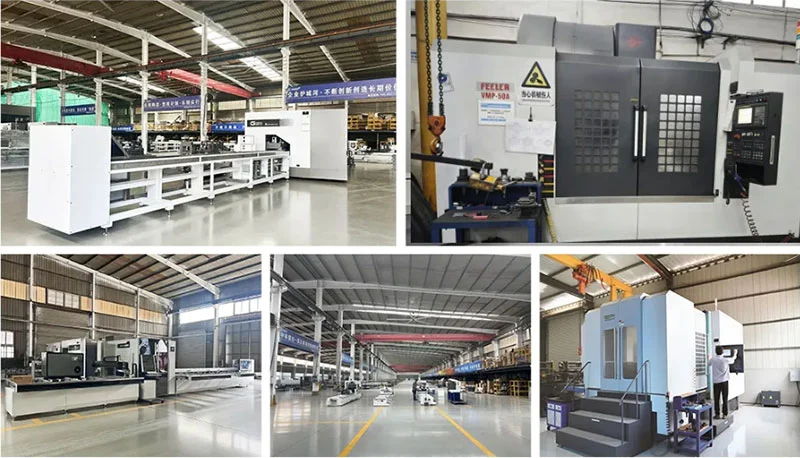

Lebulang Machine سایت تولید Jinan خود را از سال 1996 راه اندازی کرده است و ماشین آلات پردازش پنجره، در و پروفیل را تولید می کند. راخط تولید آلومینیوم دو برش 4+2 محور پایان میلر ترمال بریکمستقیماً از کارخانه با گواهینامه های CE و ISO ارسال می شود. گارانتی ساختاری یک ساله استاندارد است. مراحل نصب از راه دور، رسانه های آموزشی و پشتیبانی آنلاین به صورت رایگان ارائه می شوند. مواد مصرفی - برش، فک، مهر و موم - در انبار نگهداری می شوند. راه اندازی در محل می تواند ترتیب داده شود.

سوالات متداول

س: آیا تجهیزات شما می توانند پروفیل های پنجره / درب و پروفیل های دیوار پرده آلومینیومی را مدیریت کنند؟

ج: بله. کارخانه ما ماشین آلات هوشمند برای ساخت در، پنجره و دیوار پرده تولید می کند. به‌عنوان مثال، ایستگاه کاری G20/G50 ماشین‌کاری کامل را انجام می‌دهد، در حالی که اره‌های مارک Lebulang ما پروفیل‌ها را در زوایای 45 درجه تا 135 درجه برش می‌دهند. ما تجهیزات را بر اساس نیازهای تولید خاص شما توصیه می کنیم.

س: آیا عملیات پیچیده است؟ آیا به کارگران ماهر زیادی نیاز دارم؟

A: ما ماشین ها را طوری طراحی می کنیم که با حداقل آموزش کار کنند. سیستم CNC برنامه های از پیش تعیین شده را ذخیره می کند و رابط از منوهای ساده استفاده می کند. هیچ دانش برنامه نویسی پیشرفته ای مورد نیاز نیست. ما مواد آموزشی رایگان، راهنمایی از راه دور و ویدیوهای نصب را ارائه می دهیم تا به کارکنان شما کمک کنیم تا سریعاً ماهر شوند.

س: در مورد دقت پردازش و ثبات درازمدت چطور؟

پاسخ: ما از بدنه ماشین چدنی، ریل های راهنمای خطی و درایوهای بال اسکرو با موتورهای سروو استفاده می کنیم. قطعات اصلی از تامین کنندگان معتبر بین المللی تهیه می شوند. ابزارهای با نوک الماس و سیستم‌های روان‌کاری خودکار به حفظ کیفیت برش و افزایش عمر قطعات کمک می‌کنند و از دقت ثابت در طول زمان پشتیبانی می‌کنند.

س: چه خدمات پس از فروش ارائه می دهید؟

پاسخ: ما پشتیبانی آنلاین 24 ساعته، گارانتی یک ساله و خدمات نگهداری مادام العمر را ارائه می دهیم. عیب یابی از راه دور از طریق تماس تصویری در دسترس است. در صورت نیاز به بازدید در محل، می‌توانیم آن را با هزینه اضافی ترتیب دهیم. قطعات یدکی در انبار نگهداری می شوند و می توان آنها را به سرعت ارسال کرد.
