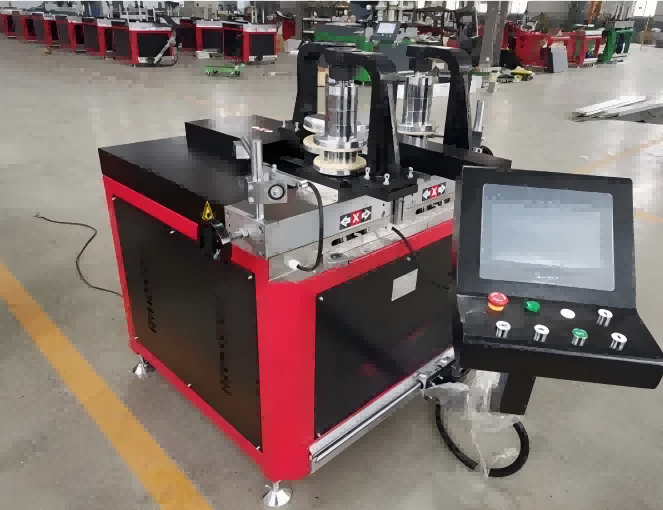

دستگاه خم کن پروفیل آلومینیوم و پی وی سی CNC با دقت بالا

این دستگاه خم کن پروفیل آلومینیوم و پی وی سی CNC برای ساخت پروفیل های معماری، از جمله دیوارهای پرده، نما، پنجره های قوسی و قاب پنجره PVC ساخته شده است. مجهز به سیستم خمش سنکرون 3 غلتکی و کنترل سروو رانده، منحنی های صاف و بدون اعوجاج را با دقت 0.5 ± میلی متر ارائه می دهد. این دستگاه که با اکستروژن های آلومینیومی و پروفیل های PVC/UPVC سازگار است، از خمش چند شعاعی در یک راه اندازی پشتیبانی می کند که به طور قابل توجهی بازده تولید را بهبود می بخشد و در عین حال ضایعات مواد را کاهش می دهد. دارای گواهینامه CE و کاملاً قابل تنظیم، راه حل ایده آل برای کاربردهای خمشی معماری مدرن است.

• سازگاری چند ماده ای:رادستگاه خم کن پروفیل پی وی سی آلومینیومی CNCپروفیل های آلومینیوم، PVC، UPVC، ترمال بریک، فولاد ضد زنگ و مس را خم می کند. مجموعه‌های ابزار را می‌توان به گونه‌ای تغییر داد که درجات و مقاطع مختلف مواد را در ظرفیت دستگاه قرار دهد.
• موقعیت یابی CNC 3 محوره:سروو موتورهای روی محورهای X، Y و Z از طریق یک کنترلر CNC با صفحه نمایش لمسی 10 اینچی هدایت می شوند. دقت موقعیت یابی 0.02 ± میلی متر است. اپراتورها اشکال چند شعاع، قوس ها و منحنی های ترکیبی را مستقیماً روی رابط برنامه ریزی می کنند یا داده ها را از طریق USB وارد می کنند.
• گزینه های رانش هیدرولیک:سه پیکربندی ایستگاه هیدرولیک ارائه می شود - 20 تنی، 25 تنی، و 40 تنی - بر اساس مواد پروفیل، ضخامت دیوار و شعاع خم مورد نیاز انتخاب شده است. پمپ هیدرولیک در مقایسه با واحدهای صنعتی استاندارد با صدای کمتری کار می کند.
• محدوده شکل خمشی:این دستگاه به شکل C، U شکل، S شکل، دایره کامل، بیضی، ترکیب های چند شعاع و قوس های سفارشی تولید می کند. تسمه‌های شکل‌دهی و قالب‌های غلتکی را می‌توان برای مطابقت با سطح مقطع پروفیل برای کیفیت خمش بهینه تنظیم کرد.

چگونه کار می کند

نمایه در حال بارگذاری

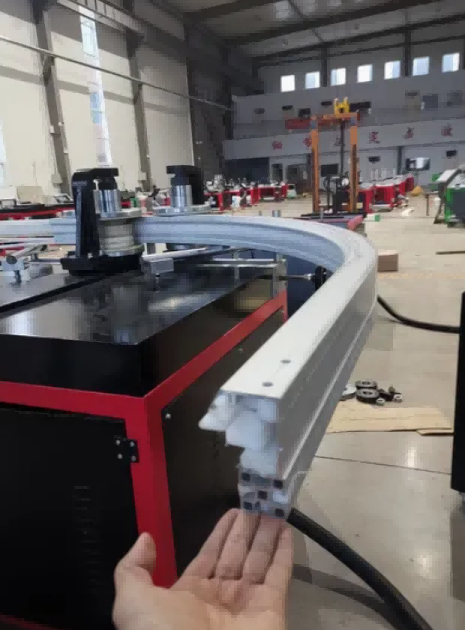

پروفیل های آلومینیومی یا پی وی سی در راهنمای تغذیه قرار می گیرند و به طور ایمن بسته می شوند تا از لغزش یا پیچ خوردن در طول فرآیند خمش جلوگیری شود.

2. خمش همزمان 3 غلتکی

این دستگاه از سه غلتک دقیق استفاده می کند:

غلتک بالا - نمایه را به جلو هدایت می کند

دو غلتک جانبی - برای اعمال فشار یکنواخت در امتداد مسیرهای کنترل شده با CNC حرکت کنید

این حرکت هماهنگ تشکیل قوس ثابت را بدون آسیب یا تغییر شکل سطح تضمین می کند.

3. Servo-Driven Precision

سروو موتورها موقعیت غلتک را در زمان واقعی کنترل می کنند و بازخورد دقیق و عملکرد خمشی قابل تکرار را ارائه می دهند. سیستم CNC به طور خودکار برگشت فنری مواد را جبران می کند.

4. برنامه نویسی چند شعاعی

اپراتورها می توانند شعاع های خمشی متعدد، قطعات قوس و دایره های کامل را مستقیماً از نقشه های CAD برنامه ریزی کنند. این دستگاه منحنی های پیچیده را بدون مداخله دستی اجرا می کند.

5. تولید مستمر

هنگامی که برنامه تنظیم شد، دستگاه چرخه خمش را با قوام بالا تکرار می کند و آن را برای تولید انبوه و پروژه های معماری سفارشی مناسب می کند.

جریان فرآیند:

بارگذاری نمایه → ورودی برنامه CNC → همگام سازی 3 غلتکی → موقعیت یابی سروو → خمش چند شعاعی → نمایه خمیده تمام شده

اجزای کلیدی

کنترلر CNC:صفحه نمایش لمسی 10 اینچی با رابط کاربری برای برنامه نویسی زوایای خمش، شعاع ها و توالی های چند شعاع. پورت USB از واردات و صادرات برنامه پشتیبانی می کند. کنترل کننده حرکت محور، فشار هیدرولیک و زمان بندی چرخه را مدیریت می کند.

ایستگاه هیدرولیک:در پیکربندی های 20 تنی، 25 تنی و 40 تنی موجود است. از پمپ روغن وارداتی استفاده می کند که برای خروجی فشار پایدار و عملکرد بی صدا انتخاب شده است. مدار هیدرولیک شامل یک شیر کاهش فشار و یک فیلتر است.

قالب های غلتکی:ساخته شده از فولاد سخت شده با پوشش اختیاری PU. این پوشش به جلوگیری از خراشیدگی یا علامت گذاری روی سطوح پروفیل پوشش داده شده، آنودایز شده یا رنگ شده کمک می کند. مجموعه های قالب برای سطوح مختلف پروفیل قابل تعویض هستند.

انتقال:ریل های راهنمای خطی تایوان HIWIN محورهای متحرک را حمل می کنند. گیربکس‌های دقیق و موتورهای سروو، دقت موقعیت‌یابی را برای حرکات X، Y و Z فراهم می‌کنند.

برنامه های کاربردی

• خم شدن پروفیل دیوار پرده

  قاب های منحنی نمای معماری

  قوس پنجره و درب پروفیل

  خم شدن قاب پنجره و درب پی وی سی

  روکش آلومینیومی و خمش تریم

  پروفیل های تزئینی داخلی




سازنده و گارانتی

Shandong Lebulang Precision Machinery Co., Ltd. که به عنوان Lebulang Machine فعالیت می کند، از سال 1996 تجهیزات پردازش آلومینیوم و PVC را در کارخانه Jinan خود در چین تولید کرده است.دستگاه خم کن پروفیل پی وی سی آلومینیومی CNCمستقیم کارخانه با گواهینامه CE و ISO عرضه می شود. گارانتی یک ساله ساختار اصلی را پوشش می دهد. پشتیبانی فنی از راه دور، فیلم های نصب و راهنمای انگلیسی بدون هزینه اضافی ارائه می شود. نصب و آموزش در محل را می توان به طور جداگانه ترتیب داد. قطعات یدکی مانند قالب های غلتکی، تسمه های شکل دهی و مهر و موم های هیدرولیک ذخیره می شوند. رنگ ماشین، نام تجاری و بسته بندی را می توان تحت قراردادهای OEM و ODM سفارشی کرد.

سوالات متداول

1. آیا شما یک کارخانه یا یک شرکت تجاری هستید؟

ما یک تولید کننده با امکانات تولید خود در جینان چین هستیم که از سال 1996 در حال فعالیت است.

2. مدت گارانتی تجهیزات چقدر است؟

یک سال در ساختار اصلی، به استثنای قطعات سایش معمولی مانند قالب های غلتکی و تسمه های شکل دهنده.

3. چگونه خدمات پس از فروش ارائه کنیم؟

راهنمایی تصویری از راه دور، پشتیبانی فنی آنلاین و تعویض رایگان قطعات معیوب در دوره گارانتی ارائه می شود. نصب، راه اندازی و آموزش در محل می تواند با هزینه اضافی ترتیب داده شود.

4. زمان تحویل چقدر است؟

ماشین‌های استاندارد ظرف 10 تا 20 روز کاری پس از دریافت واریز وجه ارسال می‌شوند.

5. چه ماشین های دیگری را می فروشید؟

دستگاه های برش آلومینیوم، دستگاه های چین دار گوشه آلومینیوم، دستگاه های جوش PVC، دستگاه های حفاری و فرز CNC و خطوط کامل تولید درب و پنجره.

6. آیا دستگاه می تواند پروفیل های ترمال بریک را خم کند؟

بله. با تسمه های شکل دهنده و قالب های غلتکی مناسب، دستگاه می تواند پروفیل های آلومینیومی ترمال بریک را خم کند و در عین حال یکپارچگی نوار عایق را حفظ کند.
