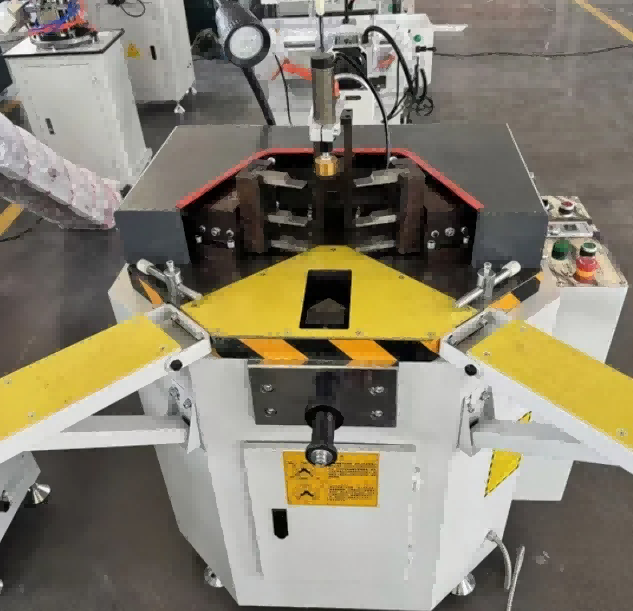

دستگاه ترکیب گوشه آلومینیومی 140 میلی متری با استحکام بالا

• پارامترهای ترکیبی قابل تنظیم:ترکیب فشار، ضربه ابزار و موقعیت کاری را می توان برای مطابقت با سطح مقطع پروفیل تنظیم کرد. این اجازه می دهد تادستگاه ترکیب گوشه پروفیل آلومینیومی 140 میلی متریبرای کار با پروفیل های مختلف آلومینیومی و ترمال بریک در محدوده عرض 140 میلی متر بدون تغییر گسترده.
• قاب فولادی جوش داده شده:ساختار اصلی از ورق فولادی ضخیم ساخته شده و در یک واحد جوش داده شده است. این ساختار در برابر ارتعاش و نیروهای واکنش تولید شده در طول چرخه ترکیب مقاومت می کند، بنابراین دستگاه در طول کارکرد طولانی مدت و کارکرد 24 ساعته تراز را حفظ می کند.

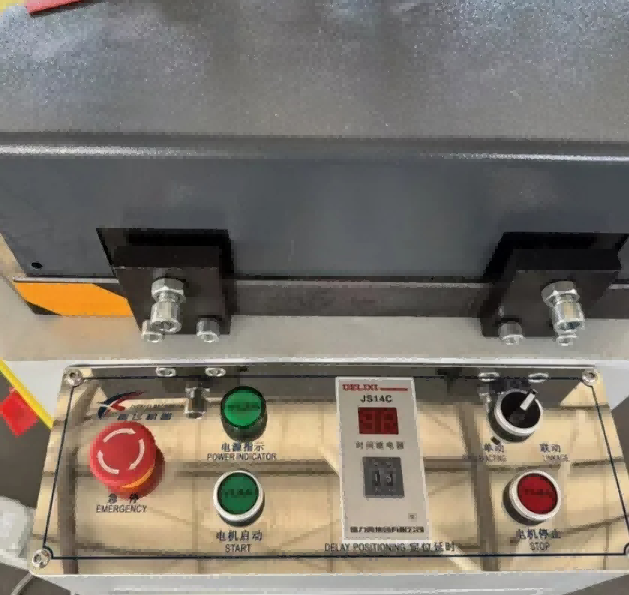

• ایمنی و کنترل اپراتور:یک سیستم محافظ با یک قفل ضد عملکرد نادرست از شروع چرخه ترکیب در زمانی که دست های اپراتور در منطقه کار هستند جلوگیری می کند. گیره پنوماتیک و توالی ترکیب با دکمه های فشاری کنترل می شود، بدون نیاز به برنامه ریزی. اکثر اپراتورهای جدید می توانند روال بارگذاری و شروع چرخه را پس از یک نمایش کوتاه بیاموزند.



ویژگی های کلیدی

ظرفیت بزرگ 140 میلی متر - پروفیل های آلومینیومی گسترده تر و ضخیم تر را فراتر از دستگاه های استاندارد 120 میلی متری کنترل می کند.

نیروی چین خوردگی بالا (48 کیلو نیوتن) - نیروی هیدرولیک اتصالات گوشه ای محکم و دائمی را بدون شکاف تضمین می کند.

سیستم موقعیت یابی دقیق – بلوک های مکان یابی سخت شده، تکرارپذیری ± 0.1 میلی متر را برای گوشه های 90 درجه ای عالی تضمین می کنند.

قاب سنگین – سازه فولادی جوش داده شده بدون تنش، انحراف را به حداقل می رساند و عمر دستگاه را افزایش می دهد.

بستن پنوماتیک - گیره های ایمن و سریع الاثر پروفیل ها را در حین چین دادن محکم نگه می دارند.

عمق چین خوردگی قابل تنظیم - به راحتی با هندسه های مختلف پروفایل و طرح های کلید گوشه سازگار می شود.

کاربرپسند HMI – دکمه بصری یا رابط PLC زمان آموزش و خستگی اپراتور را کاهش می دهد.

انطباق ایمنی CE - حفاظت کامل، عملکرد دو دستی و قفل های ایمنی از اپراتورها محافظت می کند.

:چگونه کار می کند

Load Profile & Corner Key – نمایه و کلید گوشه را در بلوک مکان یابی سخت شده قرار دهید.

بستن پنوماتیک - گیره های سریع الاثر پروفیل را محکم در جای خود محکم می کند.

چین دار هیدرولیک - سر چین دار فشار بالا گوشه را با نیروی 48 کیلو نیوتن قفل می کند.

شکل دهی دقیق - گوشه های پروفیل با زاویه 90 درجه بدون شکاف شکل می گیرند.

آزادسازی خودکار - گیره ها را آزاد می کند و نمایه تمام شده برای برداشتن آماده است.

.

برنامه های کاربردی

به طور گسترده در صنایع ساخت آلومینیوم استفاده می شود:

پروفیل درب و پنجره آلومینیومی

سیستم های کرتین وال و نما

پروفیل های اتاق آفتاب و هنرستان

فریم های آلومینیومی صنعتی

پروفیل آلومینیومی مبلمان

قاب های نمایش و ویترین

سوالات متداول

این دستگاه چه پروفایل هایی را می تواند پر کند؟

A: برای پروفیل های آلومینیومی پنجره، در و دیوار پرده تا 140 × 140 میلی متر طراحی شده است. مدل های سفارشی برای پروفایل های بزرگتر در دسترس هستند.

Q2: آیا نیروی چین و چروک قابل تنظیم است؟

ج: بله. سیستم هیدرولیک امکان تنظیم نیروی چین و چروک را برای مطابقت با ضخامت های مختلف پروفیل و انواع کلیدهای گوشه ای فراهم می کند.

Q3: آیا از زوایای غیر از 90 درجه پشتیبانی می کند؟

A: مدل های استاندارد در 90 درجه ثابت می شوند. مدل های سفارشی با زوایای قابل تنظیم (به عنوان مثال، 45 درجه) در صورت درخواست در دسترس هستند.

Q4: دقت چین و چروک معمولی چیست؟

A: دقت موقعیت یابی ± 0.1 میلی متر است و از اتصالات گوشه ای با کیفیت بالا اطمینان می دهد.
