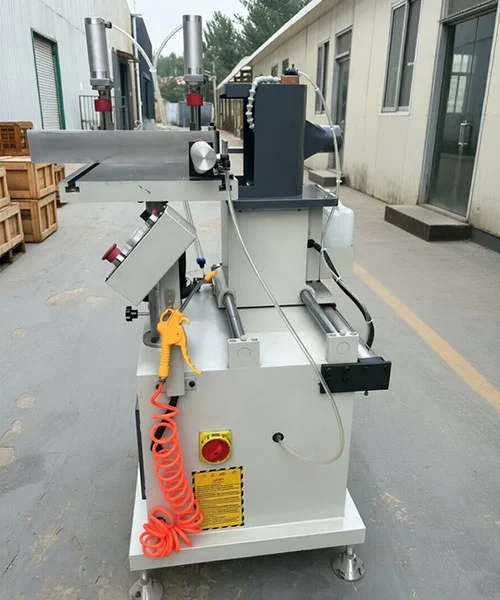

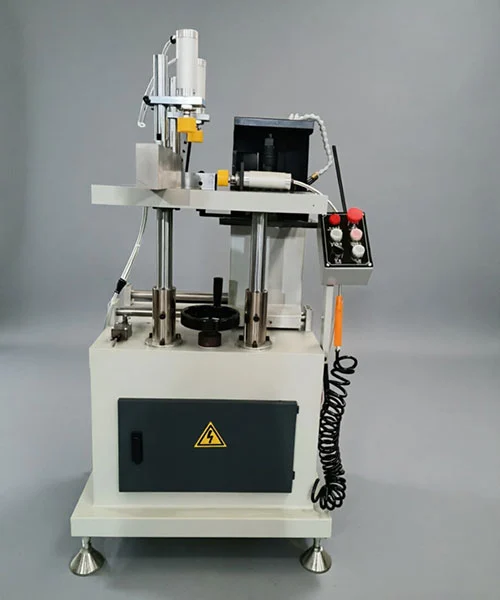

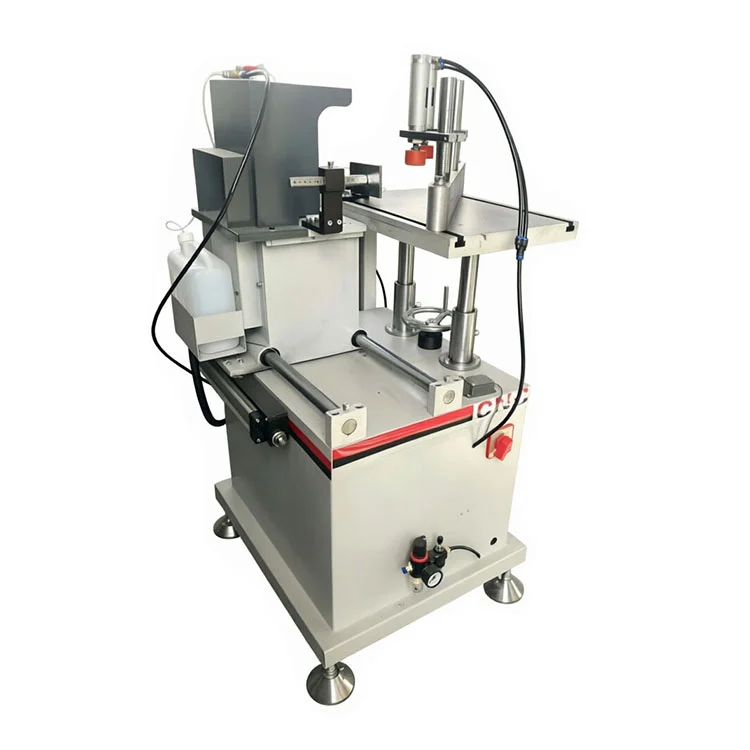

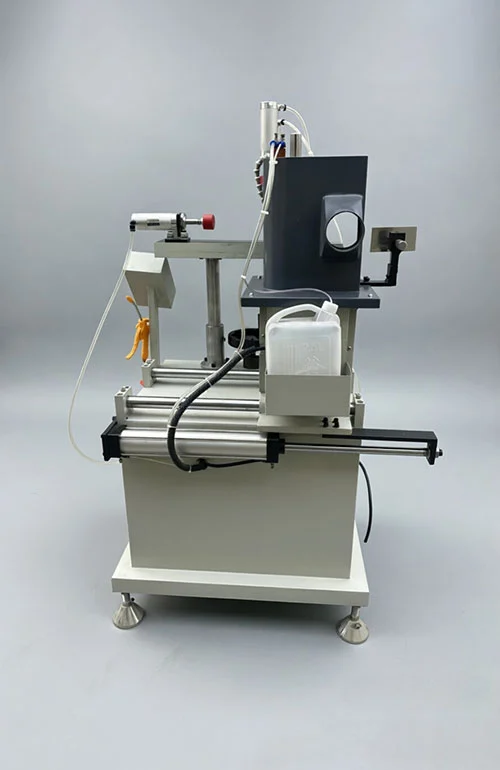

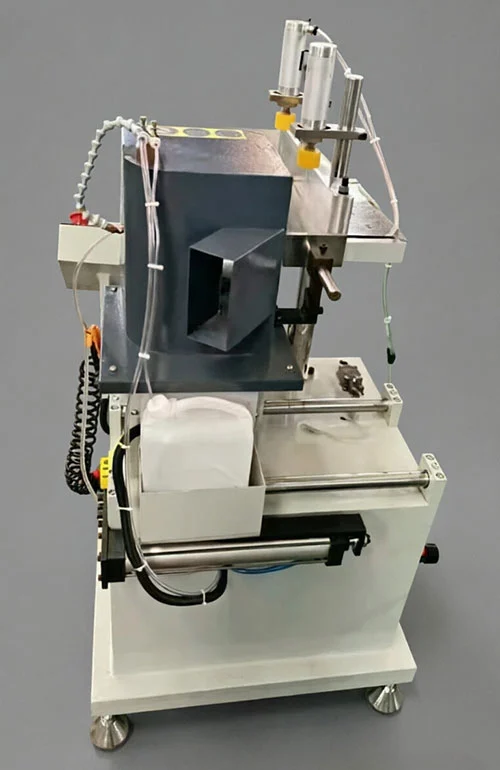

دستگاه فرز انتهای پی وی سی برای پروفیل های پنجره

ویژگی های کلیدی

• شکل دهی انتهای پروفایل:رادستگاه فرز انتهای پی وی سی برای پروفیل های پنجرهبا تغییر ابزار که روی یک دوک افقی محکم می شود، چهره های پله، شیارهای مستطیل شکل، تنون ها و ساختارهای مشابه را در خود جای می دهد.
• محدوده فرز زاویه ای:یک صفحه موقعیت یابی روی میز کار را می توان بین -55 درجه و +55 درجه تنظیم کرد و امکان برش های اریب را در انتهای پروفیل بدون جک سفارشی فراهم می کند.
• تغذیه بلبرینگ خطی:مکانیسم تغذیه ابزار بر روی یک جفت حرکت یاتاقان خطی اجرا می‌شود، ارتعاش را پایین نگه می‌دارد و حرکت را در طول چرخه‌های فرز قابل تکرار نگه می‌دارد.
• پرداخت سطح انتهایی:انتهای پردازش شده به طور مداوم به زبری Ra12.5 میکرومتر می رسد که برای مونتاژ محکم ترانوم ها و بخش های قاب کافی است.
• بستن پنوماتیک:پروفیل ها توسط گیره های هوا در طول برش نگه داشته می شوند و تلاش اپراتور را کاهش می دهند و در عین حال موقعیت قطعه کار را حفظ می کنند.

مشخصات فنی

دامنه کاربرد

ایندستگاه فرز انتهای پی وی سی برای پروفیل های پنجرهدر تولید پنجره های پی وی سی، پنجره های کامپوزیت آلومینیومی و پلاستیکی و قاب های پنجره آلومینیومی ترمال بریک استفاده می شود. قطعات کار معمولی شامل ترانسوم های میانی، پروفیل های قاب در و سایر بخش های اکسترود شده است که قبل از مونتاژ نیاز به شکل دهی، شیار زدن یا برش دهنی دارند.

اجزای کلیدی

• دوک فرز:اسپیندل افقی کاترهای قابل تعویض را برای کارهای پله، شیار و تنون می پذیرد. با سرعتی اجرا می شود که با ابزار کاربید برای حذف مواد تمیز مطابقت دارد.
• سیستم راهنمای بلبرینگ خطی:کالسکه تغذیه روی یاتاقان های خطی مهر و موم شده حرکت می کند، که فقط به روانکاری دوره ای نیاز دارند و به حفظ هندسه برش ثابت در طول زمان کمک می کنند.
• واحد بستن پنوماتیک:گیره ها با هوای 0.5-0.8 مگاپاسکال درگیر می شوند. فک ها به گونه ای شکل می گیرند که در طول چرخه فرز، سطوح پروفیل را علامت گذاری نکنند.
• میز کار قابل تنظیم:یک صفحه تعیین موقعیت دستی به اپراتور اجازه می دهد تا در زوایای -55 درجه تا +55 درجه، با مقیاسی برای موقعیت یابی مجدد شماره گیری کند.

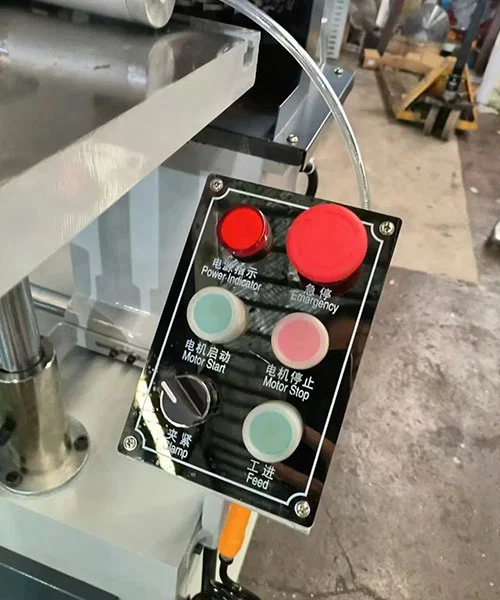

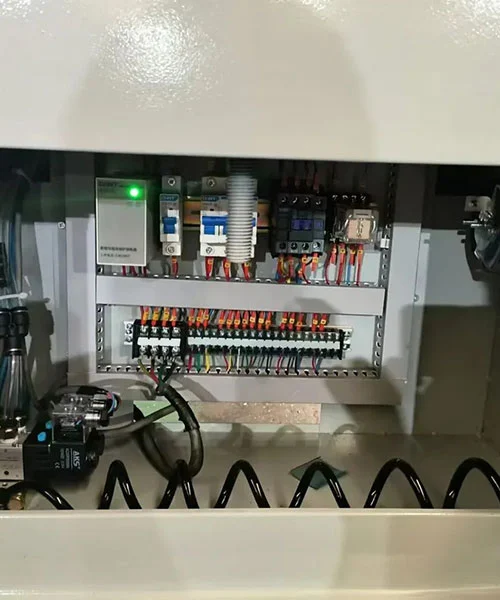

• مدار کنترل:از یک ایستگاه فشاری ساده و یک قفل ایمنی استفاده می کند که از شروع اسپیندل در هنگام باز بودن گارد جلوگیری می کند. اجزای الکتریکی در یک محفظه مهر و موم شده با گرد و غبار قرار گرفته اند.

سازنده و پشتیبانی

Lebulang Machine با کارخانه ای که در سال 1996 تاسیس شد، نزدیک به سه دهه است که تجهیزات پردازش پروفیل را در Jinan، چین تولید می کند. رادستگاه فرز انتهای پی وی سی برای پروفیل های پنجرهمستقیماً در کارخانه عرضه می شود، دارای گواهینامه CE و ISO است و می تواند تحت توافق نامه های OEM/ODM سفارشی شود. گارانتی یک ساله ساختار اصلی را پوشش می دهد و راهنمایی نصب از راه دور بدون هزینه اضافی ارائه می شود.

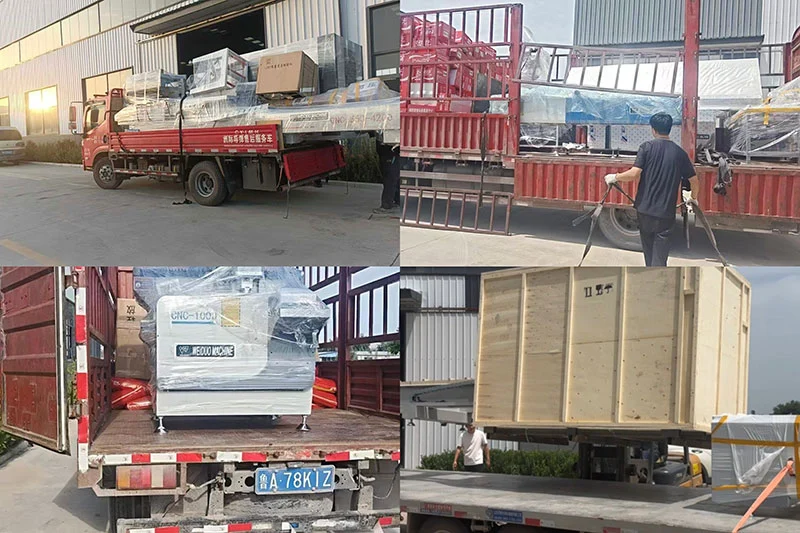

بسته بندی و حمل و نقل

هر کدامدستگاه فرز انتهای پی وی سی برای پروفیل های پنجرهدر یک جعبه چوبی استاندارد درجه صادرات با مهاربندی داخلی برای جلوگیری از حرکت در حین حمل و نقل بسته بندی شده است. جعبه مقاوم در برابر رطوبت است و با دستورالعمل های جابجایی برچسب گذاری شده است. شرایط حمل و نقل FOB Jinan یا Qingdao است، با زمان تحویل معمولاً 15 تا 25 روز کاری پس از تأیید سفارش. مدارک شامل گزارش تست، لیست بسته بندی و گواهینامه CE قبل از ارسال به صورت دیجیتالی ارسال می شود.

سوالات متداول

Q1: دستگاه فرز انتهای PVC برای پروفیل های پنجره چه ساختارهای پروفیلی را می تواند پردازش کند؟

A: با تغییر ابزار برش، دستگاه آسیاب سطوح، شیارهای مستطیل شکل، تنه ها و سایر جزئیات انتهایی که معمولاً در ترانسوم ها و پروفیل های قاب کامپوزیت PVC و آلومینیوم-پلاستیک مورد نیاز است را می خرد.

Q2: محدوده تنظیم زاویه ای برای برش اریب چیست؟

A: صفحه موقعیت میز کار از -55 درجه تا 55 درجه قابل تنظیم است و امکان ایجاد برش های زاویه دار در این محدوده را بدون وسایل اضافی فراهم می کند.

Q3: ثبات در طول فرز چگونه حفظ می شود؟

پاسخ: مکانیزم تغذیه ابزار از یک جفت حرکت یاتاقان خطی استفاده می کند که لرزش را کاهش می دهد و به ثابت نگه داشتن عمق فرز در چرخه های مکرر کمک می کند.

Q4: چه زبری سطح انتهایی را می توان انتظار داشت؟

A: انتهای ماشینکاری شده به طور مداوم به زبری Ra12.5 میکرومتر می رسد، پوششی که به اتصالات محکم در مونتاژ پنجره و در اجازه می دهد.

Q5: ابعاد میز کار چیست؟

A: ابعاد میز کار دستگاه 500 × 350 میلی متر است که پشتیبانی پایداری را برای پروفیل های پنجره آلومینیومی-پلاستیکی و UPVC استاندارد ارائه می دهد.

Q6: حداکثر عرض فرز چقدر است؟

A: مجموعه ابزار حداکثر عرض فرز 90 میلی متر را پشتیبانی می کند.

Q7: نیازهای تامین برق و هوا چیست؟

پاسخ: دستگاه با برق سه فاز 380 ولت و 50 هرتز کار می کند و برای سیستم گیره پنوماتیک به فشار هوای کاری 0.5 تا 0.8 مگاپاسکال نیاز دارد.

Q8: آیا قطعات یدکی موجود است؟

ج: بله. قطعات سایش رایج، از جمله چرخ های برش وارداتی و ابزار تنظیم، به عنوان گزینه در دسترس هستند و می توانند به راحتی توسط اپراتور جایگزین شوند.
