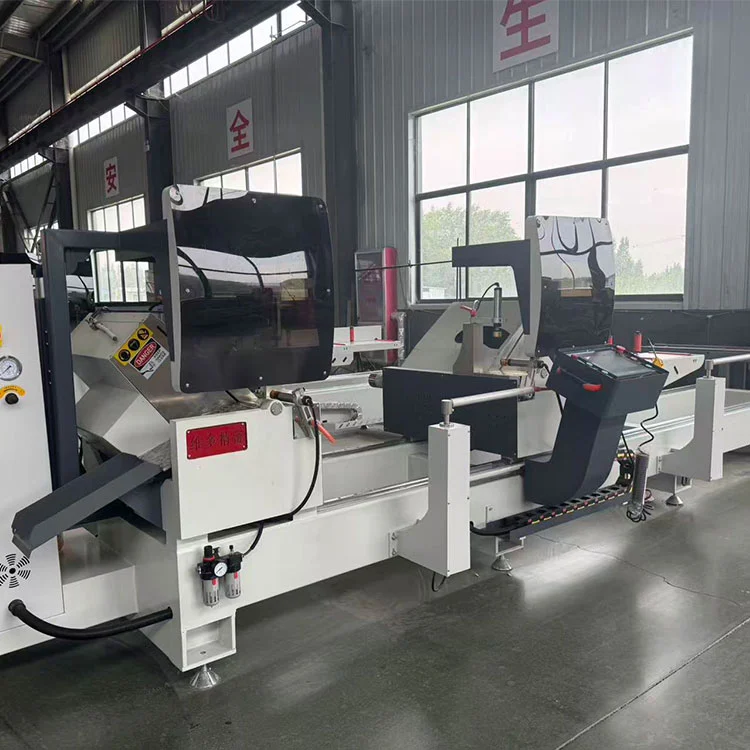

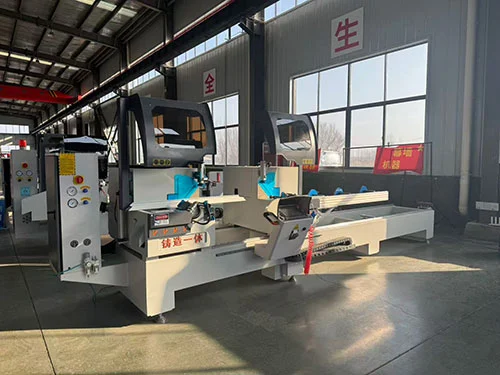

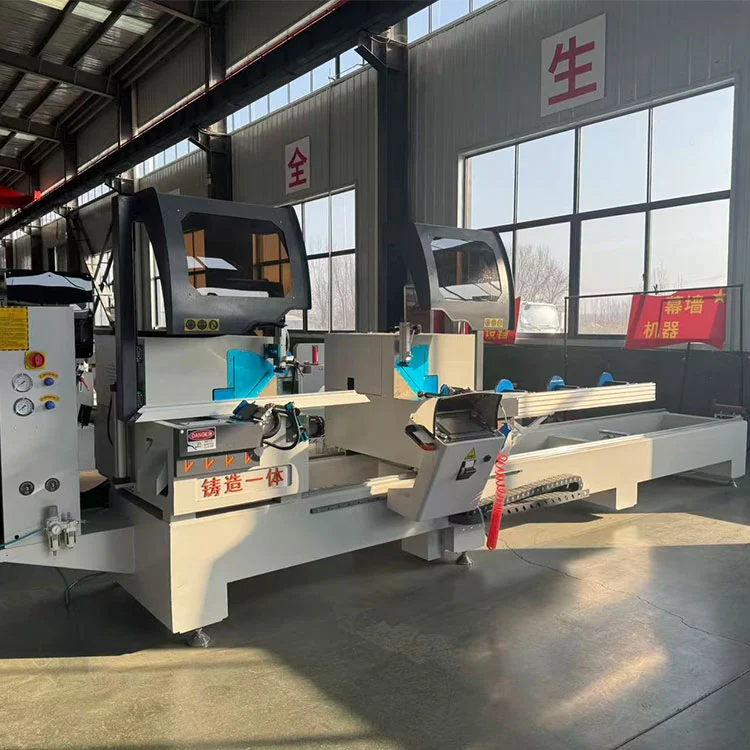

دستگاه برش پروفیل آلومینیومی نیمه اتوماتیک دو سر میتر اره

Shandong Lebulang Precision Machinery Co., Ltd. که تحت نام تجاری Lebulang Machine فعالیت می کند، از سال 1996 تجهیزات پردازش آلومینیوم و PVC را در کارخانه Jinan خود در چین تولید می کند. این اره میتر دو سر نیمه اتوماتیک پروفیل های آلومینیومی را برای پنجره ها، درها، دیوارهای پرده و قاب های صنعتی برش می دهد. پروفیل هایی تا عرض 350 میلی متر و ارتفاع 150 میلی متر با زوایای برش افقی از 45 درجه تا 135 درجه و زوایای عمودی از 45 درجه تا 90 درجه را کنترل می کند. دو موتور 4 کیلوواتی تیغه‌های اره را با سرعت 2800 دور در دقیقه به حرکت در می‌آورند و سر سمت راست روی راهنماهای خطی با گیربکس رک و پینیون برای موقعیت‌یابی طول حرکت می‌کند. یک سیستم CNC تمام بسته پنج محوره موقعیت زاویه و طول را کنترل می‌کند، در حالی که نرخ تغذیه برش به‌صورت بی‌گام از 0 تا 3 متر در دقیقه قابل تنظیم است.

پارامترهای فنی

ویژگی ها

• برش پروفیل با بخش بزرگ:رادستگاه برش پروفیل آلومینیومی نیمه اتوماتیک دو سر میتر ارهبرای برش زاویه مرکب دو بعدی پروفیل های آلومینیومی بزرگ طراحی شده است. عرض تا 350 میلی‌متر و ارتفاع تا 150 میلی‌متر را پوشش می‌دهد، دیوار پرده استاندارد و اندازه‌های اکستروژن صنعتی را پوشش می‌دهد.
• سیستم CNC تمام بسته پنج محوره:موقعیت زاویه و طول توسط یک سیستم CNC پنج محوره با بازخورد حلقه بسته کنترل می شود. این تحمل زاویه را در ± 5′ و تحمل طول تکرار را در ± 0.2 میلی متر در شرایط عملیاتی عادی حفظ می کند.
• انتقال سر اره متحرک:سر برش سمت راست روی یک جفت راهنمای خطی با درایو قفسه و پینیون حرکت می کند. این چیدمان از استحکام مورد نیاز برای تعیین موقعیت دقیق طول بیش از ظرفیت کامل برش 6000 میلی متر پشتیبانی می کند.
• بلبرینگ های محوری دقیق:چرخش سر اره از بلبرینگ های غلتکی استوانه ای متقاطع استفاده می کند که حرکت زاویه ای پایدار و کم اصطکاک را ارائه می دهد. این طراحی به تنظیم زاویه صاف و قفل قابل اعتماد در موقعیت تنظیم کمک می کند.
• ساختار بازوی راکر پیشرفته:تیغه اره روی یک بازوی تکان دهنده تقویت شده نصب شده است که از زیر میز کار به سمت بالا حرکت می کند. این پیکربندی سطح برش صاف و تمیزی را روی پروفیل ایجاد می کند و ثبات کلی برش را بهبود می بخشد.
• تاب تیغه زیر میز:جهت تغذیه تیغه از زیر میز کار است که به دور نگه داشتن دست اپراتور از ناحیه برش در طول چرخه کمک می کند.
• روانکاری و خنک کننده یکپارچه:یک دستگاه روانکاری و خنک کننده مه با تیغه اره حرکت می کند و مایع برش را مستقیماً به دندانه های تیغه و ناحیه برش می زند. این به افزایش طول عمر تیغه و بهبود کیفیت برش روی آلومینیوم کمک می کند.

چگونه کار می کند

رادستگاه برش پروفیل آلومینیومی نیمه اتوماتیک دو سر میتر ارهبا تنظیم زوایای برش افقی و عمودی مورد نظر توسط اپراتور و همچنین طول برش بر روی صفحه کنترل CNC عمل می کند. سر برش سمت راست به طور خودکار در امتداد راهنمای خطی به سمت موقعیت برنامه ریزی شده حرکت می کند. پروفیل های آلومینیومی روی میزهای نگهدارنده غلتکی قرار می گیرند و توسط گیره های پنوماتیک محکم می شوند. هر دو سر می توانند به طور همزمان یا مستقل برش دهند. در طول چرخه برش، تیغه های اره از زیر میز کار به سمت بالا می چرخند و با سرعت تغذیه کنترل شده بین 0 تا 3 متر در دقیقه، پروفیل را برش می دهند. سیستم روغنکاری مه در حین برش فعال می شود. پس از جمع شدن تیغه ها، گیره ها آزاد می شوند و قطعات بریده شده جدا می شوند. سیستم CNC حلقه بسته پنج محوری موقعیت را برای حفظ دقت در سراسر برش دسته ای نظارت و تنظیم می کند.

اجزای کلیدی

• موتورهای اره (2 × 4 کیلو وات):هر سر برش توسط یک موتور 4 کیلوواتی که با سرعت 2800 دور در دقیقه می چرخد ​​هدایت می شود. قدرت با قطر تیغه و ظرفیت مقطع برش 350 × 150 میلی متر مطابقت دارد.
• راهنمای خطی و رک اند پینیون:سر متحرک سمت راست بر روی یک راهنمای خطی دقیق سوار می شود و توسط یک درایو رک و پینیون قرار می گیرد. این گیربکس استحکام و دقت مورد نیاز برای قرار دادن طول روی بستر 6000 میلی متری را فراهم می کند.
• بلبرینگ غلتکی متقاطع:برای تنظیم زاویه ای در محور سر اره استفاده می شود. این بلبرینگ ها استحکام بالا و چرخش صاف با حداقل عکس العمل را فراهم می کنند.
• کنترلر CNC پنج محوره:زوایای برش افقی و عمودی، موقعیت یابی طول و نرخ تغذیه را مدیریت می کند. سیستم حلقه بسته از بازخورد از رمزگذارها برای حفظ دقت موقعیت یابی استفاده می کند.
• سیستم روغنکاری مه:مجموعه نازلی که با تیغه اره حرکت می کند و مایع برش اتمیزه شده را به ناحیه برش می رساند. این گرمای اصطکاک را کاهش می دهد و به جلوگیری از جوشکاری تراشه های آلومینیومی روی دندانه های تیغه کمک می کند.
• گیره های پنوماتیک:پروفیل را در هنگام برش در موقعیت خود نگه دارید. فشار بستن از طریق رگولاتور هوا قابل تنظیم است.

برنامه های کاربردی

رادستگاه برش پروفیل آلومینیومی نیمه اتوماتیک دو سر میتر ارهبرای برش پروفیل های آلومینیومی در تولید در و پنجره، ساخت دیوار پرده، تولید قاب پانل های خورشیدی و پردازش آلومینیوم صنعتی عمومی استفاده می شود. اکستروژن های جامد و توخالی، پروفیل های ترمال بریک و بخش های فلزی سبک غیر آهنی را در ظرفیت برش مشخص شده کنترل می کند.

سازنده و پشتیبانی

Shandong Lebulang Precision Machinery Co., Ltd. که به عنوان ماشین Lebulang فعالیت می کند، تجهیزات پردازش آلومینیوم را در کارخانه Jinan خود در چین از سال 1996 تولید کرده است.دستگاه برش پروفیل آلومینیومی نیمه اتوماتیک دو سر میتر ارهمستقیم کارخانه با گواهینامه CE و ISO عرضه می شود. گارانتی یک ساله ساختار اصلی را پوشش می دهد. پشتیبانی فنی از راه دور، فیلم های عملیاتی و یک کتابچه راهنمای انگلیسی گنجانده شده است. قطعات یدکی برای ارسال موجود است. گزینه های ولتاژ، طول برش و گیره را می توان در زمان سفارش سفارشی کرد.

سوالات متداول

Q1: این اره چه نوع پروفایل هایی را می تواند برش دهد؟

A: پروفیل های آلومینیومی را تا 350 میلی متر عرض و 150 میلی متر ارتفاع برش می دهد، از جمله میله های جامد، اکستروژن های توخالی و پروفیل های ترمال بریک. همچنین برای فلزات سبک غیر آهنی و برخی از پروفیل های PVC مناسب است.

Q2: آیا می تواند زوایای مرکب را کاهش دهد؟

ج: بله. دستگاه برش زاویه مرکب دو بعدی را انجام می دهد که زاویه افقی از 45 درجه تا 135 درجه و زاویه عمودی از 45 درجه تا 90 درجه قابل تنظیم است.

Q3: دقت برش چیست؟

A: تحمل طول مکان یابی مجدد ± 0.2 میلی متر است و تحمل زاویه برش ± 5' در شرایط عملیاتی استاندارد با تیغه های به درستی نگهداری شده است.

Q4: آیا موقعیت یابی صحیح سر به صورت خودکار است؟

ج: بله. سر سمت راست به طور خودکار در امتداد راهنمای خطی به سمت موقعیت برنامه ریزی شده از طریق سیستم CNC پنج محوره حرکت می کند. اپراتور طول مورد نظر را در کنترل پنل وارد می کند.

Q5: حداقل مقدار سفارش و زمان تحویل چقدر است؟

A: حداقل مقدار سفارش یک مجموعه است. بسته به برنامه تولید فعلی، زمان تحویل استاندارد معمولاً 15 تا 25 روز کاری پس از دریافت سپرده است.
