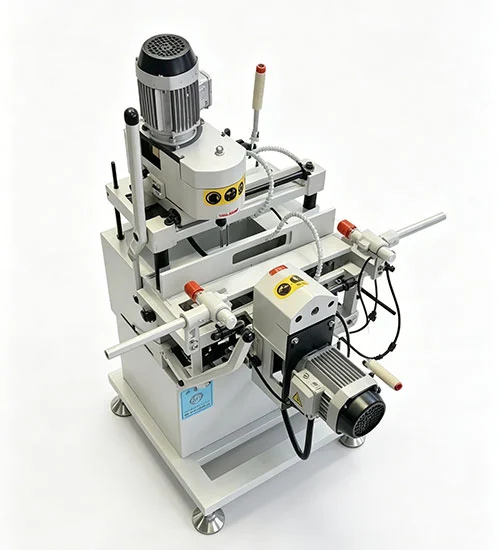

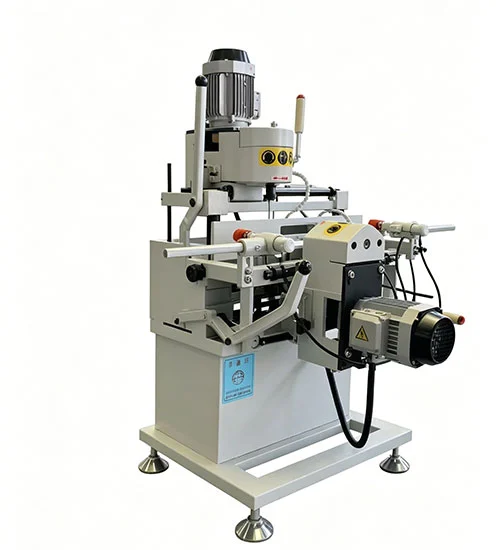

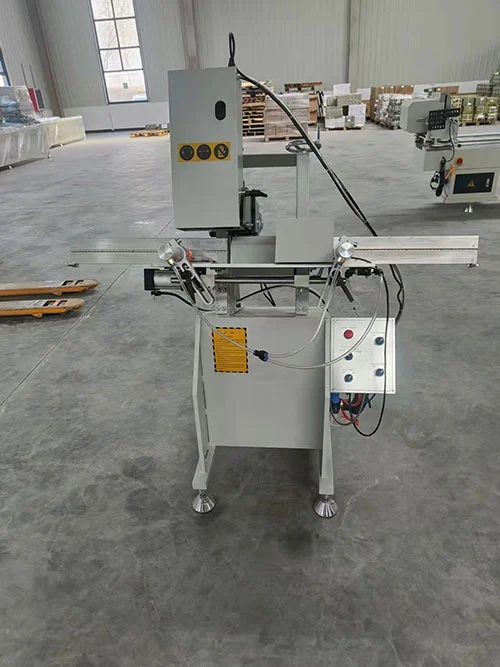

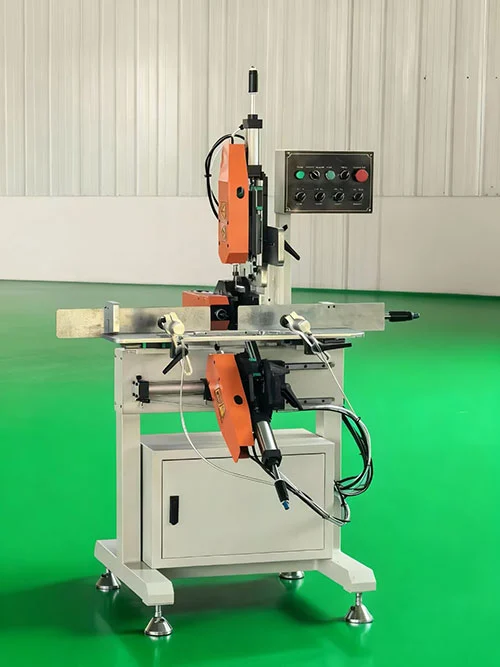

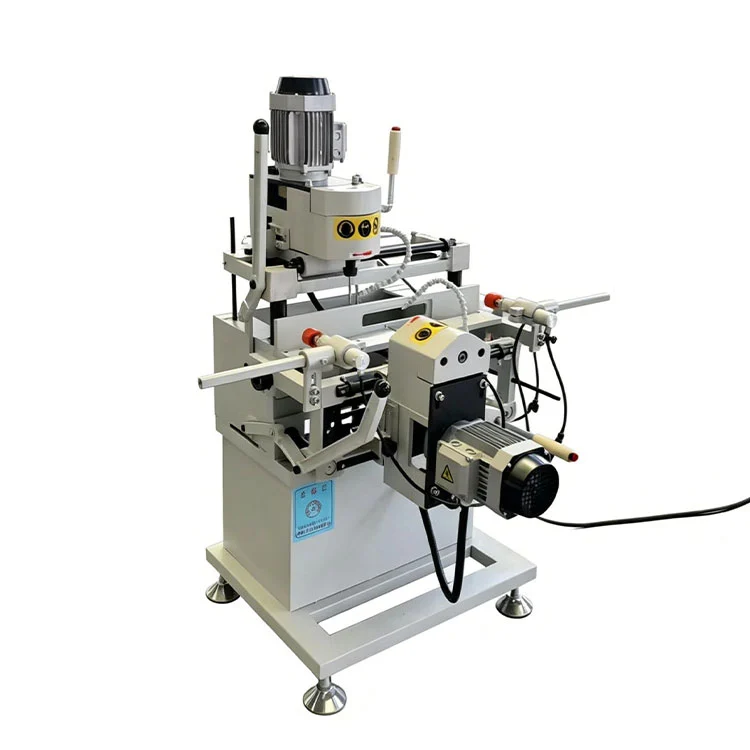

دستگاه فرز اسلات آب پنجره یو پی وی سی یو پی وی سی

• دستگاه فرز اسلات آب پنجره یو پی وی سی یو پی وی سیقابلیت فرز سه محوره را فراهم می کند: برش های عمودی، افقی و زاویه ای در همان ایستگاه.
• این برای آسیاب شکاف های زهکشی آب و سوراخ های تعادل فشار هوا در پروفیل های درب و پنجره PVC ساخته شده است.
• سر پایینی ابزار را در یک عمل گیره تغییر داده و سفت می کند، بنابراین در اسلات روی آن کار کنیددستگاه فرز اسلات آب پنجره یو پی وی سی یو پی وی سیبدون تغییر ابزار دستی متوسط ​​تکمیل می شود.
• میز کار فرز در امتداد یک راهنمای خطی مستطیلی حرکت می کند و حرکت خط مستقیم را در طول برش حفظ می کند.
• سر فرز مورب امکان تنظیم زاویه و حرکت خودکار بالا/پایین به همراه حرکت چپ/راست را فراهم می کند. این کار آسیاب 45 درجه آب را با حفظ تقارن شکاف چپ و راست امکان پذیر می کند.
• موتورهای اسپیندل با سرعت بالا برای فرزکاری پایدار در سرعت های برش مورد نیاز نصب می شوند.

مشخصات فنی

دامنه کاربرد

ایندستگاه فرز اسلات آب پنجره یو پی وی سی یو پی وی سیدر خطوط تولید درب و پنجره UPVC و PVC استفاده می شود. کاربردهای معمولی شامل شکاف‌های زهکشی فرز در پایه قاب‌های پنجره و کشویی، بریدن سوراخ‌های یکسان‌سازی فشار هوا در تراشه‌ها و مولیون‌ها، و تولید شکاف‌های زاویه‌دار در جایی که طراحی پروفیل نیاز دارد. این دستگاه هم پروفیل‌های سفید استاندارد و هم بخش‌های رنگی یا چند لایه را کنترل می‌کند، با طرح سر سه محوره اکثر پیکربندی‌های شکاف موجود در ساخت پنجره‌های مسکونی و تجاری سبک را پوشش می‌دهد.

اجزای کلیدی

• سه موتور اسپیندل (هر کدام 0.75 کیلو وات):ارائه درایو مستقل برای سه سر فرز، با سرعت 24000 دور در دقیقه برای لبه های شکاف تمیز در مواد UPVC.
• سیستم هدایت خطی مستطیلی:از میز کار متحرک در طول فرزکاری پشتیبانی می کند و به حفظ صافی شکاف و موقعیت تکرارپذیر در بین دسته ها کمک می کند.
• بستن ابزار پنوماتیک روی سر پایین:کاتر با یک عمل تغییر و سفت می شود و زمان بیکاری کاهش می یابد و روال سفت کردن ابزار دستی حذف می شود.
• سر مورب قابل تنظیم (سر شماره 3):زاویه فرز را می توان به صورت دستی با یک دسته قفل تنظیم کرد که 45 درجه و زوایای دیگر را پوشش می دهد و در عین حال تقارن شکاف چپ و راست را ثابت نگه می دارد.
• تابلوی کنترل و سیم کشی:عملکرد دکمه ای با توقف اضطراری اختصاصی. اجزای الکتریکی در یک محفظه محافظت شده از گرد و غبار قرار می گیرند و مدار پنوماتیک شامل یک واحد فیلتر-تنظیم کننده-روانکار برای حفظ فشار گیره پایدار است.
• قاب و محافظ:پایه فولادی جوش داده شده ساختار سفت و سختی را فراهم می کند. حفاظ های ایمنی شفاف ناحیه فرز را پوشانده و با مدار استارت اسپیندل قفل می کنند.

توابع ماشین

• تغییر خودکار ابزار و چرخه شکاف:سر پایینی ابزار را در یک عمل بستن و رها می کند و فرز شکافی را بدون ابزارگیری مجدد دستی کامل می کند.
• قابلیت شکاف آب و سوراخ تعادل:دارای شکاف های زهکشی و سوراخ های یکسان سازی فشار هوا بر روی پروفیل های UPVC و PVC.
• حرکت هدایت شده:یک راهنمای خطی مستطیل شکل میز کار متحرک را پشتیبانی می کند و به مسیرهای فرز مستقیم و قابل تکرار کمک می کند.
• کنترل های مستقیم:عملکرد دکمه فشاری با عملکردهایی که به وضوح برچسب گذاری شده اند. اپراتورها با آموزش های اولیه کارخانه می توانند دستگاه را پس از یک دوره راه اندازی کوتاه مدیریت کنند.
• رد پای فشرده:ابعاد 1150 × 1100 × 1700 میلی متر در خطوط استاندارد ساخت پنجره قرار می گیرد.

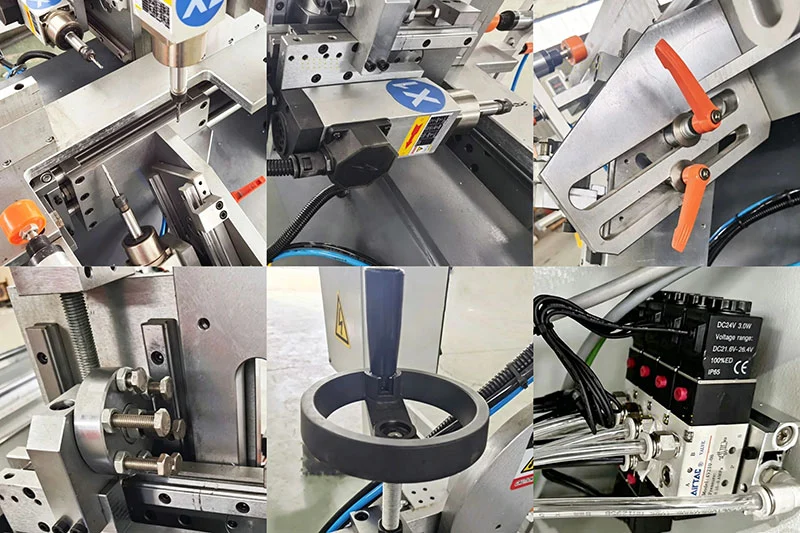

جزئیات محصول

• سه سر فرز- برای ماشینکاری شکاف آب و سوراخ هوا روی پروفیل های درب و پنجره UPVC پیکربندی شده است.
• موتور اسپیندل با سرعت بالا- حداکثر سرعت چرخش تا 24000 دور در دقیقه برای لبه های شکاف تمیز.
• سر شماره 3 (مورب)- زاویه فرز را می توان به صورت دستی تنظیم کرد تا با زاویه شکاف مورد نیاز مطابقت داشته باشد.
• توقف عمق با تنظیم سریع- زمان تنظیم را هنگام جابجایی بین دسته های پروفایل کاهش می دهد.
• تنظیم ارتفاع چرخ دستی- به اپراتور اجازه می دهد تا موقعیت برش عمودی را بدون ابزار تنظیم کند.
• قطعات پنوماتیک و الکتریکی- از تامین کنندگان معتبر بین المللی تهیه شده و برای برآوردن الزامات CE سیم کشی شده است.

بسته بندی و حمل و نقل

هر کدامدستگاه فرز اسلات آب پنجره یو پی وی سی یو پی وی سیدر یک جعبه چوبی استاندارد صادراتی با لایه داخلی فوم و تسمه فولادی بسته بندی شده است. جعبه به وضوح با نمادهای حمل و نقل و جزئیات حمل و نقل مشخص شده است. شرایط تحویل FOB Jinan یا Qingdao است که معمولاً ظرف 15 تا 25 روز کاری پس از تأیید سفارش ارسال می شود. یک گزارش تست قبل از حمل و نقل و یک کپی دیجیتال گواهی CE قبل از خروج ماشین از کارخانه ارائه می شود.

سوالات متداول

Q1: این دستگاه آسیاب آب اسلات پنجره یو پی وی سی UPVC چه موادی را می تواند پردازش کند؟

پاسخ: برای پروفیل های در و پنجره UPVC و PVC ساخته شده است.

Q2: آیا دستگاه به اپراتورهای ماهر نیاز دارد؟

A: کنترل ها بر اساس یک پانل فشاری ساده هستند. اپراتورها می توانند گردش کار را به سرعت یاد بگیرند و دستورالعمل های دقیق ارائه شده است.

Q3: آیا دستگاه می تواند شکاف های آب 45 درجه را آسیاب کند؟

ج: بله. سر فرز مورب از فرز شیار 45 درجه پشتیبانی می کند و تقارن چپ-راست را روی پروفیل حفظ می کند.

Q4: آیا منبع تغذیه قابل تنظیم است؟

A: پیکربندی استاندارد از 220 ولت 50/60 هرتز استفاده می کند. هنگام سفارش می توان ولتاژهای دیگر را ترتیب داد.

Q5: تغییر خودکار ابزار چگونه کار می کند؟

A: مکانیسم سر پایینی کاتر را با یک حرکت تغییر داده و سفت می کند و اجازه می دهد شکاف بدون توقف برای تنظیم دستی ابزار تکمیل شود.

Q6: محدوده طول فرز چقدر است؟

A: طول فرز از 30 میلی متر تا 60 میلی متر قابل تنظیم است.

Q7: آیا دستگاه با نرم افزار یا دستورالعمل ارائه می شود؟

A: یک رابط نرم افزار انگلیسی و دستورالعمل های عملیاتی گنجانده شده است. این سیستم می تواند داده های طراحی را از اتوکد وارد کند.

Q8: اندازه و وزن کلی چیست؟

A: 1150 × 1100 × 1700 میلی متر، وزن ناخالص 200 کیلوگرم.

Q9: آیا قطعات یدکی موجود است؟

ج: بله. مواد مصرفی مانند چرخ های برش و ابزار تنظیم به عنوان اقلام اختیاری در دسترس هستند و قطعات فرسوده معمولاً توسط کاربر قابل تعویض هستند.
