دستگاه فرز انتهای دیوار پرده CNC 800 میلی متر

Shandong Lebulang Precision Machinery Co., Ltd. که تحت نام تجاری Lebulang Machine فعالیت می کند، از سال 1996 تجهیزات پردازش آلومینیوم را در کارخانه Jinan خود در چین تولید می کند. این آسیاب انتهایی سروو CNC 3 محوره پروفیل های دیوار پرده و نمای آلومینیومی، قاب های در و پنجره و اکستروژن های معماری را پردازش می کند. دارای یک حرکت محور X 800 میلی متری، چرخش خودکار دوک از 0 تا 90 درجه، پایه چدنی سنگین و گیره چند پروفیل برای تولید دسته ای است. یک سیستم CNC صنعتی SYNTEC با یک HMI کاربرپسند از واردات USB CAD و کتابخانه های نمایه از پیش بارگذاری شده برای راه اندازی سریع پشتیبانی می کند.

• سفر 800 میلی متر محور X:رادستگاه فرز انتهای دیوار پرده CNC 800 میلی متر800 میلی متر طول کار در امتداد محور X را فراهم می کند و پروفیل های دیوار پرده و نمای بزرگ را در یک تنظیم واحد در خود جای می دهد.
• سروو کنترل CNC 3 محوره:محورهای X، Y و Z توسط موتورهای سروو متصل به بال اسکروهای دقیق هدایت می شوند. دقت موقعیت یابی 0.02 ± میلی متر مشخص شده است و از ابعاد تنون و شیار ثابت در سرتاسر دسته های تولیدی پشتیبانی می کند.
• پایه چدن سنگین:بستر دستگاه چدنی است که برای خنثی کردن ارتعاش و حفظ ثبات در فرزکاری با سرعت بالا طراحی شده است. این به صفحه های انتهایی صاف و بدون سوراخ و عمر طولانی تر ابزار کمک می کند.
• چرخش خودکار 0 تا 90 درجه دوک:دوک فرز می تواند تحت کنترل برنامه از 0 درجه (افقی) تا 90 درجه (عمودی) بچرخد. انتهای پروفیل افقی و عمودی را می توان در یک گیره بدون جابجایی دستی قطعه کار یا ابزار کار ماشین کاری کرد.
• بستن چند پروفیل:بست گیره می تواند 3 تا 5 پروفیل را به طور همزمان محکم کند و امکان پردازش دسته ای عملیات فرز پایانی یکسان را در یک چرخه واحد فراهم کند.
• سیستم CNC صنعتی SYNTEC:واحد کنترل شامل یک HMI رنگی، پورت USB برای وارد کردن فایل CAD، و کتابخانه‌های نمایه از پیش بارگذاری‌شده با هندسه تنون و بریدگی مشترک است. اپراتورها برنامه را انتخاب می کنند، پروفایل ها را بارگذاری می کنند و چرخه را بدون نوشتن G-code شروع می کنند.

دستگاه فرز انتهای دیوار پرده CNC 800 میلی متر

چگونه کار می کند

رادستگاه فرز انتهای دیوار پرده CNC 800 میلی متربا بارگذاری اپراتور تا پنج پروفیل آلومینیومی در فیکسچر گیره پنوماتیکی کار می کند. پس از انتخاب برنامه ماشینکاری از کنترلر SYNTEC - از کتابخانه از پیش بارگذاری شده یا یک فایل وارد شده با CAD - چرخه شروع می شود. محورهای X، Y و Z مبتنی بر سروو، فرز را در انتهای پروفیل اول قرار می دهند. دوک می تواند به طور خودکار بین 0 تا 90 درجه بچرخد تا سطوح افقی و عمودی را بدون بازکردن قطعات کار ماشینکاری کند. فرز کاربید Φ350 میلی‌متری که با سرعت 2800 دور در دقیقه کار می‌کند، مواد را جدا می‌کند و به شکل دهنه‌ها، بریدگی‌ها و شیارها ایجاد می‌کند. حداکثر عمق تنون 100 میلی متر و حداکثر سطح مقطع پروفیل 330 میلی متر عرض و 180 میلی متر ارتفاع است. پس از تکمیل توالی برنامه ریزی شده در یک طرف، محورها به قطعه کار بعدی تغییر مکان می دهند. هنگامی که تمام پروفیل ها در دسته تمام شد، گیره ها آزاد می شوند و اپراتور قطعات ماشینکاری شده را خارج می کند.

اجزای کلیدی

• تخت ماشینی چدنی:برای ریل های راهنمای خطی و محورهای متحرک پایه ای سفت و سخت و میرایی ارتعاش را فراهم می کند. جرم ریخته گری به حفظ پایداری برش در طول فرزهای سنگین کمک می کند.
• سروو موتورها و بال اسکروها (X/Y/Z):درایوهای سروو AC با پیچ های توپ دقیق، دقت موقعیت یابی 0.02 ± میلی متر را در طول مسیر 800 میلی متری محور X، ظرفیت عرض 330 میلی متر و ظرفیت ارتفاع 180 میلی متر ارائه می دهند.

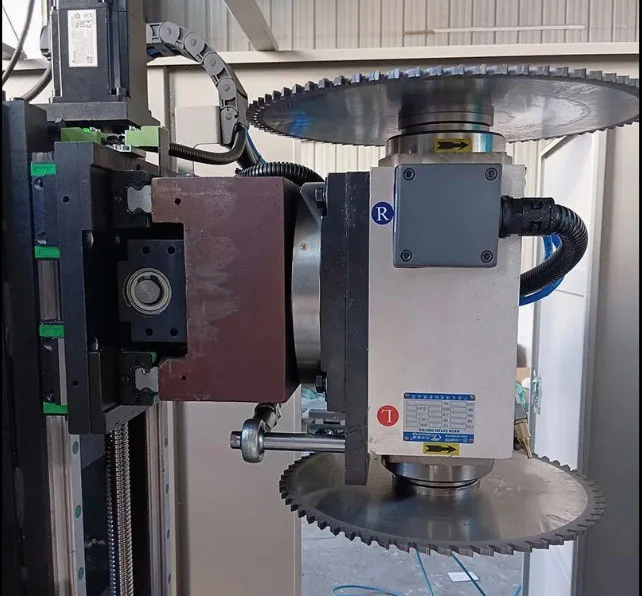

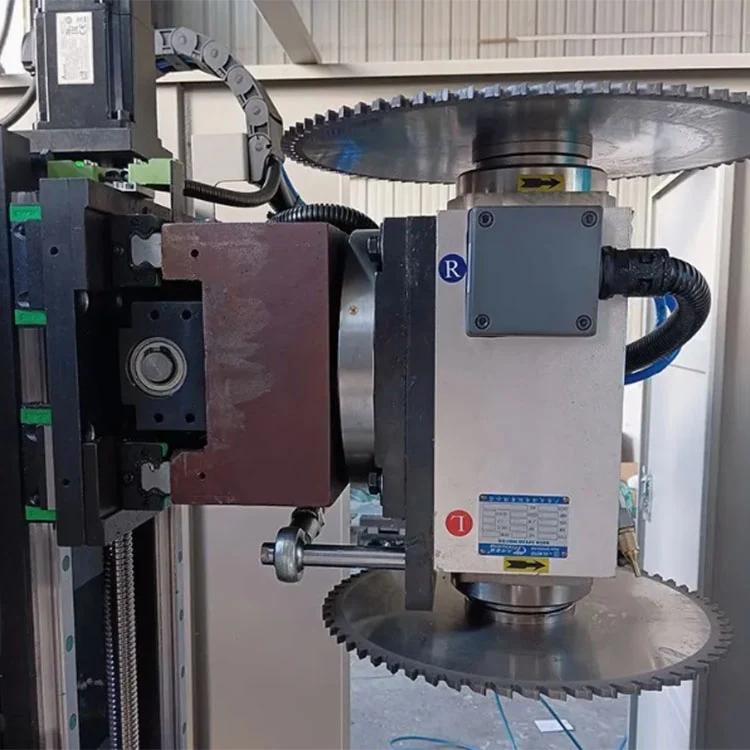

• مجموعه دوک چرخشی:یک موتور 3 کیلوواتی فرز کاتر Φ350 میلی متری را در 2800 دور در دقیقه به حرکت در می آورد. محفظه اسپیندل تحت کنترل سروو از 0 تا 90 درجه می چرخد ​​تا به طور خودکار بین فرز انتهایی افقی و عمودی سوئیچ شود.

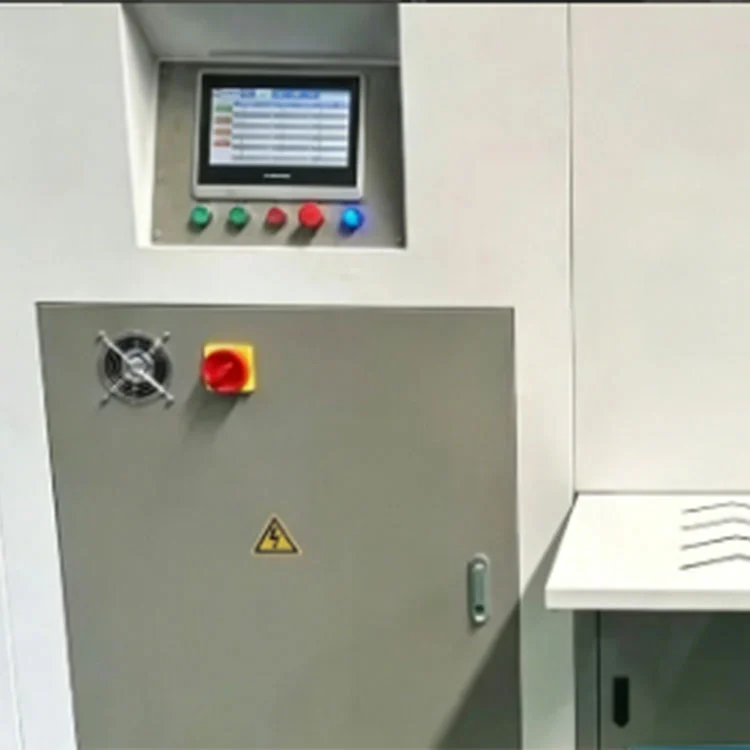

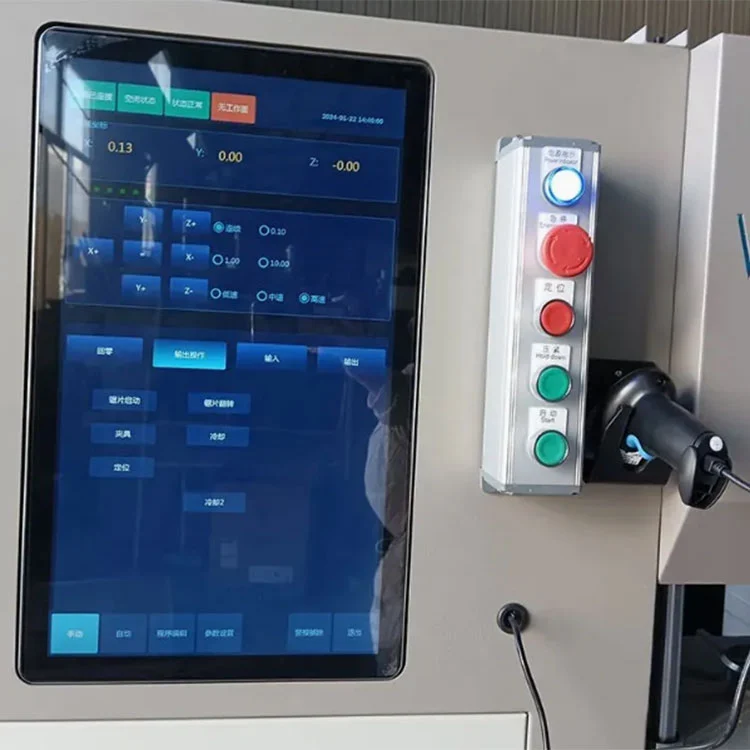

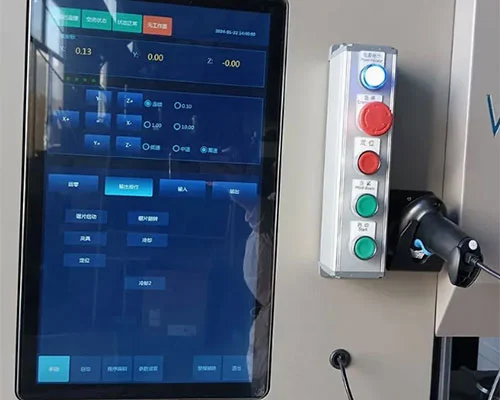

• کنترلر CNC SYNTEC:سیستم CNC درجه صنعتی با صفحه نمایش لمسی رنگی HMI. کتابخانه‌های پروفایل را ذخیره می‌کند، نقشه‌های CAD را از طریق USB وارد می‌کند، و حرکت محور، چرخش دوک، و توالی‌های بستن را مدیریت می‌کند.

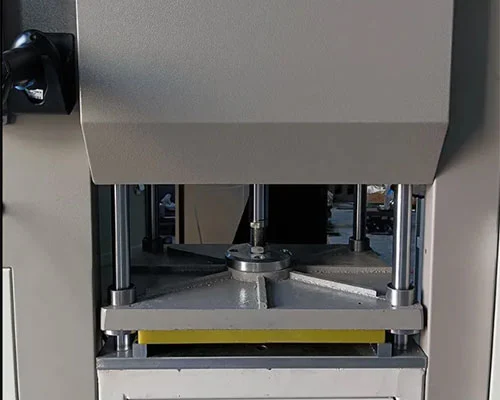

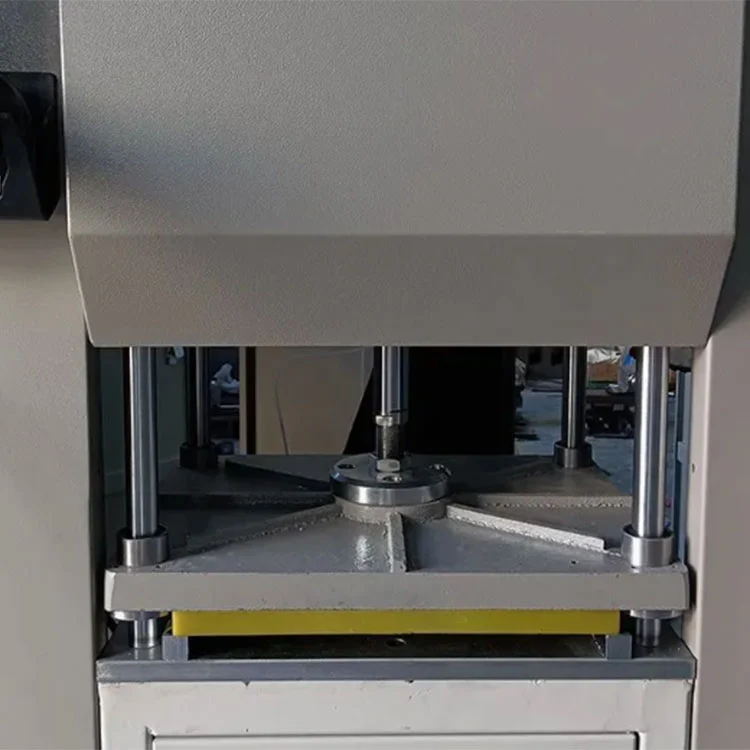

• گیره پنوماتیک چند پروفیل:3 تا 5 پروفایل را به طور همزمان نگه می دارد. نیروی بستن توسط منبع فشار هوا بین 0.5 تا 0.8 مگاپاسکال تنظیم می شود. درج فک را می توان برای سطوح مختلف پروفیل تغییر داد.
• محفظه ایمنی:حفاظ ها منطقه فرز را در حین کار می پوشانند. مدار توقف اضطراری در صورت فعال شدن، تمام محورها و چرخش دوک را متوقف می کند.

برنامه های کاربردی

رادستگاه فرز انتهای دیوار پرده CNC 800 میلی متراستفاده می شود برای:

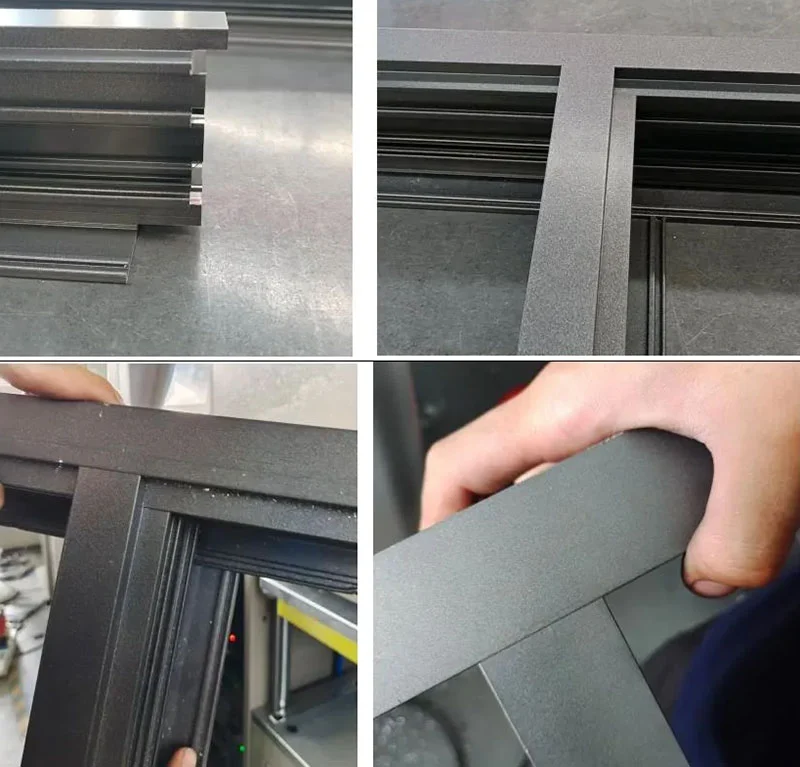

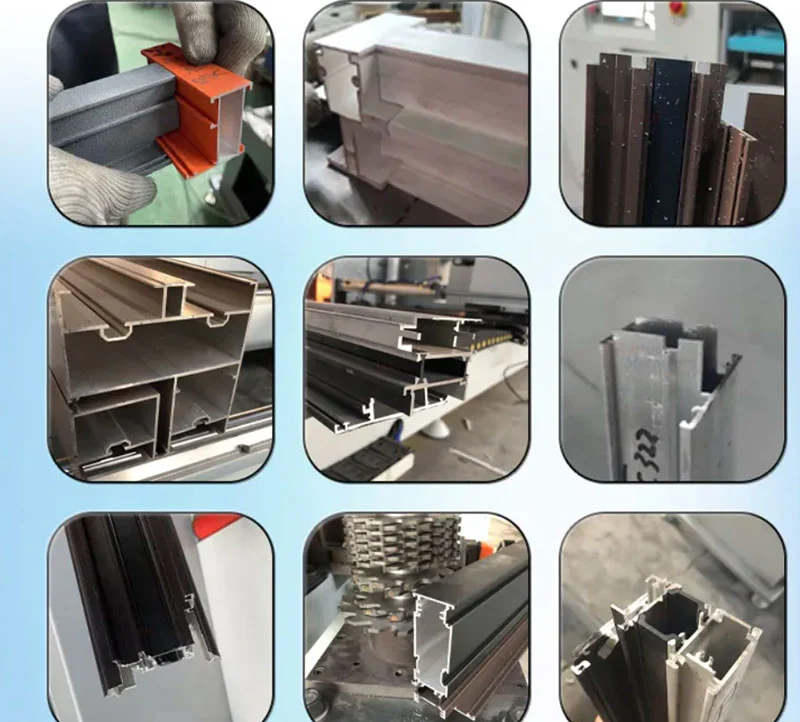

• فرز انتهایی پروفیل نما و پرده آلومینیومی.
• فرآوری قاب درب و پنجره ضامن و تراشه.
• بریدگی پروفیل آلومینیومی معماری و برش شیار.

بسته بندی و حمل و نقل

1. بسته بندی کامل فیلم دستگاه برای محافظت در برابر رطوبت.
2. لبه های ضد برخورد در تمام گوشه ها و قسمت های بیرون زده.
3. جعبه تخته سه لا و پالت بدون بخور با تسمه فولادی برای حمل و نقل ایمن.

سازنده و گارانتی

• سازنده تاسیس شده:Shandong Lebulang Precision Machinery Co., Ltd. از سال 1996 تجهیزات پردازش آلومینیوم و PVC را در تأسیسات Jinan خود در چین تولید می کند.دستگاه فرز انتهای دیوار پرده CNC 800 میلی مترمستقیم کارخانه با گواهینامه CE و ISO 9001 عرضه می شود.
• گارانتی و پشتیبانی:گارانتی یک ساله ساختار اصلی را در برابر عیوب ساخت پوشش می دهد. پشتیبانی فنی از راه دور، فیلم های عملیاتی و یک کتابچه راهنمای انگلیسی بدون هزینه اضافی ارائه می شود.
• قطعات یدکی:اقلامی که معمولاً جایگزین می شوند مانند فرز، فک های گیره و مهر و موم انبار شده اند و می توان آنها را با محموله های باری معمولی ارسال کرد.
• سفارشی سازی:تنظیمات OEM و ODM پذیرفته می شود. مشخصات ولتاژ، حرکت محور X و مشخصات اسپیندل را می توان با توجه به نیاز مشتری تنظیم کرد.

سوالات متداول

Q1: این دستگاه چه پروفایل هایی را می تواند پردازش کند؟

A: برای پروفیل های دیوار پرده آلومینیومی، اکستروژن های نما، و بخش های قاب در و پنجره طراحی شده است. حداکثر سطح مقطع پردازشی 330 میلی‌متر عرض و 180 میلی‌متر ارتفاع، با عمق تنه تا 100 میلی‌متر است.

Q2: چرخش خودکار اسپیندل چگونه کار می کند؟

A: اسپیندل تحت کنترل سروو از 0 درجه (افقی) تا 90 درجه (عمودی) می چرخد. این به دستگاه اجازه می دهد تا هر دو انتهای پروفیل افقی و عمودی را در یک گیره آسیاب کند بدون اینکه اپراتور نیازی به تغییر مکان قطعه کار یا تغییر ابزار دستی داشته باشد.

Q3: چند پروفیل را می توان در یک زمان ماشین کاری کرد؟

A: بست پنوماتیک بسته به سطح مقطع پروفیل می تواند 3 تا 5 پروفیل را به طور همزمان نگه دارد. تمام پروفیل های گیره دار در یک چرخه ماشین کاری می شوند.

Q4: آیا برنامه نویسی دشوار است؟

A: کنترلر SYNTEC شامل کتابخانه های نمایه از پیش بارگذاری شده با هندسه تنون و بریدگی مشترک است. فایل های CAD را می توان از طریق USB نیز وارد کرد. اپراتورها برنامه را از صفحه لمسی انتخاب می کنند و چرخه را شروع می کنند. راهنمای انگلیسی و فیلم عملیات ارائه شده است.

Q5: آیا می توان منبع تغذیه را برای کشورهای مختلف سفارشی کرد؟

ج: بله. پیکربندی استاندارد از برق سه فاز 380 ولت / 50 هرتز استفاده می کند. ولتاژها و فرکانس های دیگر را می توان در زمان سفارش برای مطابقت با استانداردهای الکتریکی محلی مشخص کرد.
