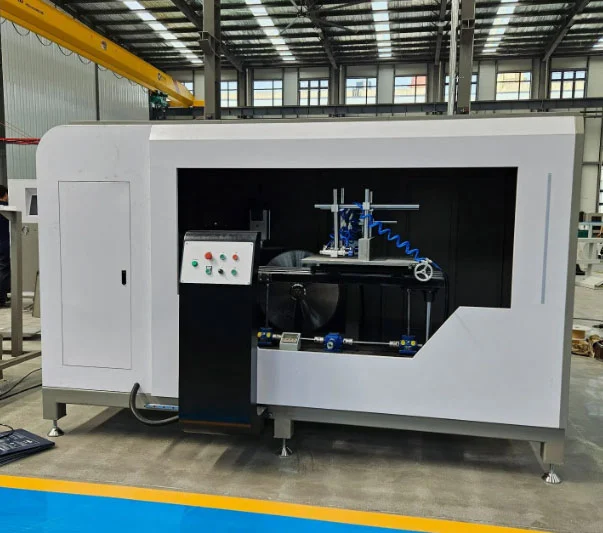

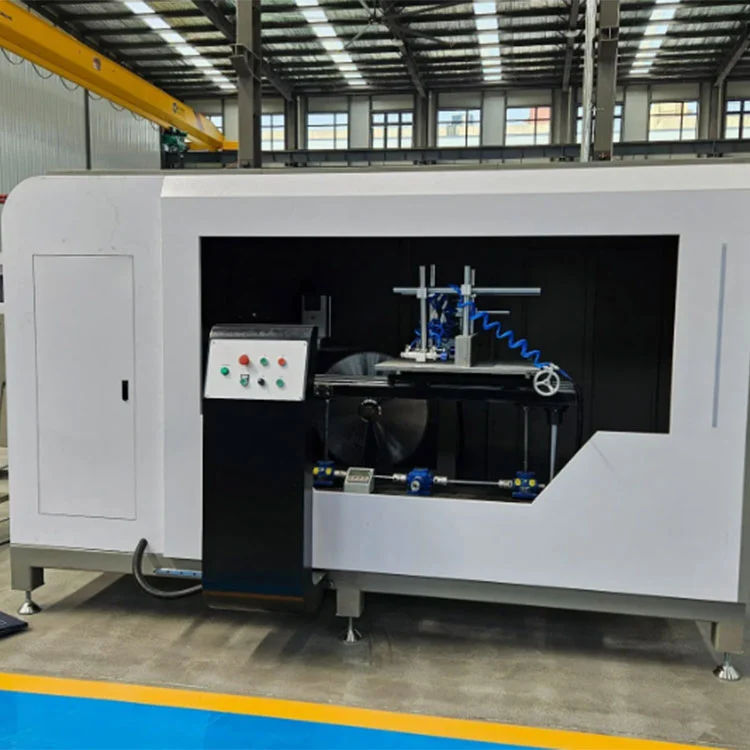

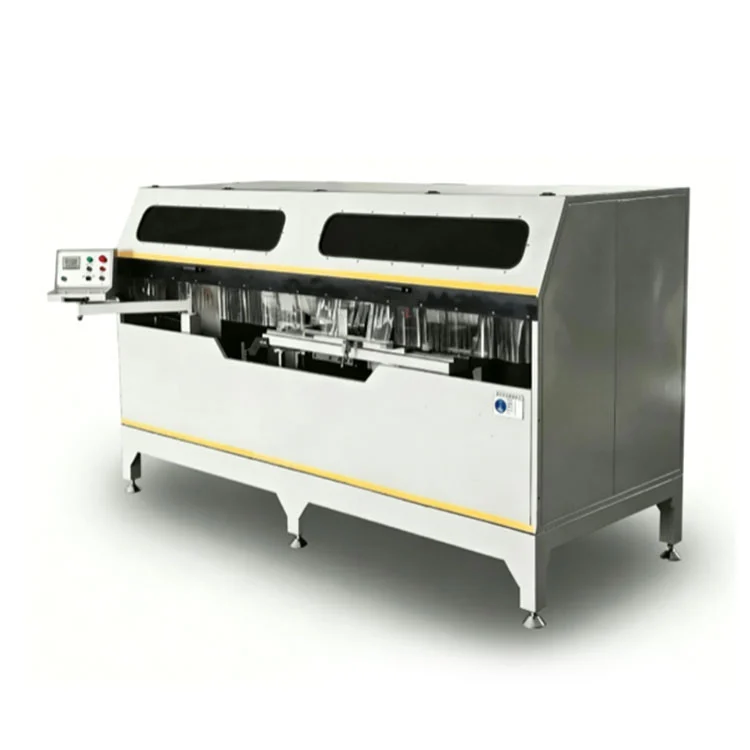

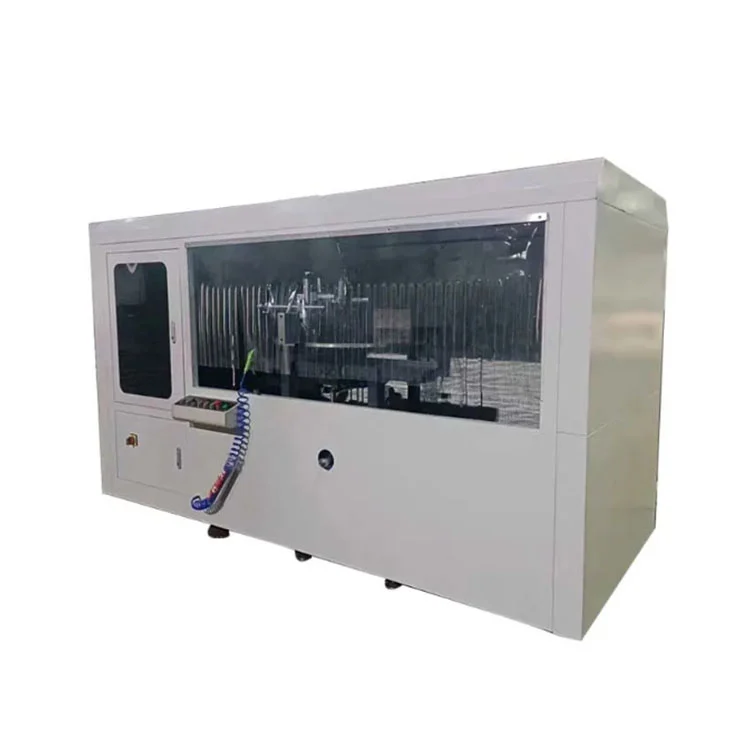

اره بریدگی دیوار پرده ای سنگین

این اره بریدگی CNC دو تیغه برای برش بریدگی ها، شیارها و زوایای مرکب در پروفیل های دیوار پرده آلومینیومی، مولیون ها، ترانسوم ها و اکستروژن های معماری ساخته شده است. دو موتور 2.2 کیلوواتی یک جفت تیغه اره کاربید Φ550 میلی متری را با سرعت 2800 دور در دقیقه به حرکت در می آورند که هر تیغه آن ± 45 درجه تحت کنترل بازخوانی دیجیتال می چرخد. یک سیستم تغذیه هیدرو پنوماتیک تیغه را با سرعت قابل تنظیم 0-3 متر در دقیقه به جلو می برد و گیره های پنوماتیک قطعه کار را از جهت عمودی و افقی محکم می کند. قاب فولادی و چدنی جوش داده شده تحت درمان پیری ارتعاشی قرار می گیرد تا پایداری تحت بارهای برش مداوم حفظ شود.

اره بریدگی دیوار پرده ای سنگین

ویژگی ها

قاب ماشین

رااره بریدگی دیوار پرده ای سنگینبا یک سازه فولادی جوش داده شده با دیواره ضخیم و یک تیر چدن ساخته شده است. مونتاژ قبل از ماشینکاری با ارتعاش پیر می شود، فرآیندی که برای کاهش استرس داخلی و کاهش احتمال تغییر شکل در طول زمان طراحی شده است. پایداری حاصل تحت بارهای برشی به حفظ هندسه بریدگی ثابت در طول دوره های تولید طولانی مدت کمک می کند.

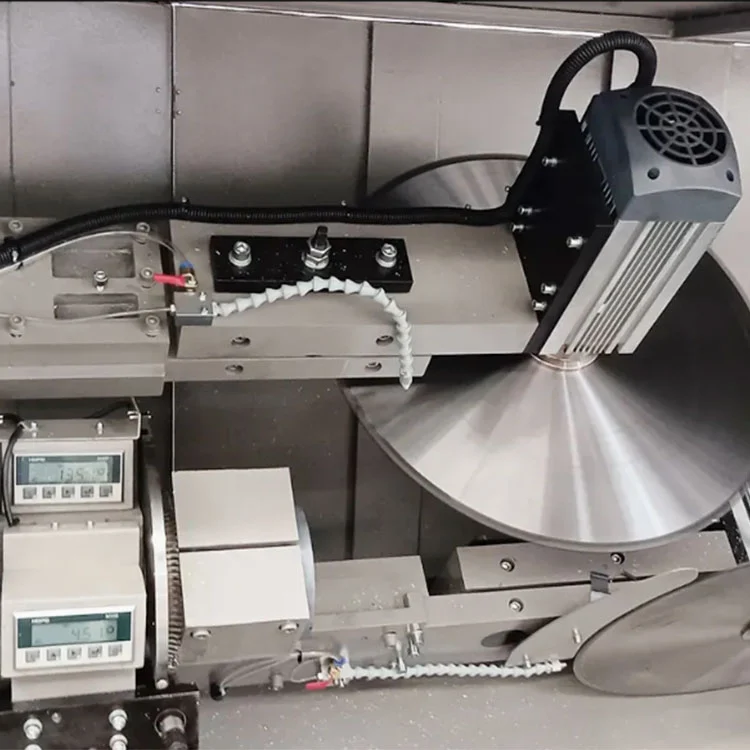

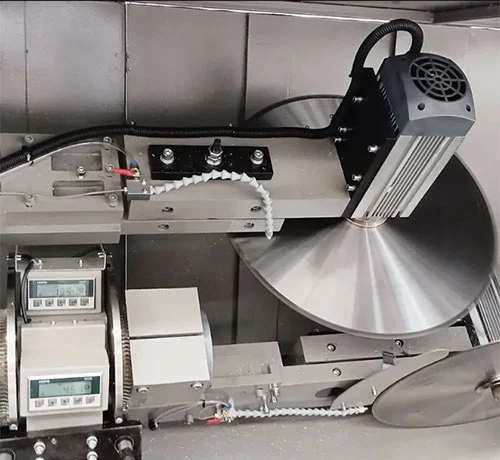

تیغه اره دوگانه

دو تیغه با نوک کاربید Φ550 میلی‌متری که هر کدام توسط یک موتور 2.2 کیلوواتی در 2800 دور در دقیقه حرکت می‌کنند، عمل برش را فراهم می‌کنند. هر دو تیغه را می توان روی چرخش ± 45 درجه تنظیم کرد که امکان برش بریدگی و زاویه مرکب را در پروفیل های دیوار پرده بدون تغییر ابزار فراهم می کند. قطر تیغه و هندسه دندان برای برش آلومینیوم انتخاب شده است، با هدف یک روکش بدون سوراخ که معمولاً نیازی به پرداخت ثانویه ندارد.

کنترل صفحه نمایش دیجیتال

بازخوانی دیجیتال مقیاس مغناطیسی زاویه برش و ارتفاع میز کار را در زمان واقعی نشان می دهد. دقت موقعیت یابی 0.1 ± میلی متر مشخص شده است. اپراتور زاویه مورد نظر را با استفاده از نمایشگر دیجیتال تنظیم می کند و موقعیت تیغه ها بر این اساس تنظیم می شود و مرجعی برای تنظیمات تکرارپذیر در سرتاسر دسته های تولیدی فراهم می کند.

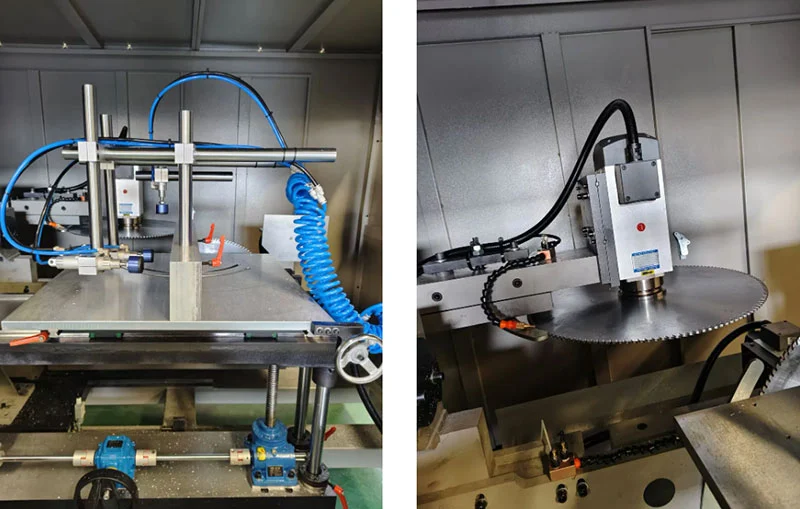

بستن پنوماتیک

فیکسچرهای پنوماتیک عمودی و افقی که با فشار هوای 0.5-0.8 مگاپاسکال عرضه می شوند، پروفیل آلومینیومی را در طول چرخه برش نگه می دارند. نیروی گیره برای محکم کردن قطعه کار بدون علامت گذاری روی سطح توزیع می شود. بستن و رهاسازی از طریق توالی چرخه دستگاه کنترل می شود.

تغذیه هیدرو پنوماتیک

تغذیه تیغه از یک سیستم هیدرو پنوماتیک با محدوده سرعت قابل تنظیم 0-3 متر در دقیقه استفاده می کند. نرخ تغذیه کنترل شده به جلوگیری از تغییر شکل پروفیل و اتصال تیغه کمک می کند، به خصوص در هنگام برش اکستروژن دیوار پرده با سطح مقطع ضخیم تر یا بزرگتر.

ایمنی و حفاظت از محیط زیست

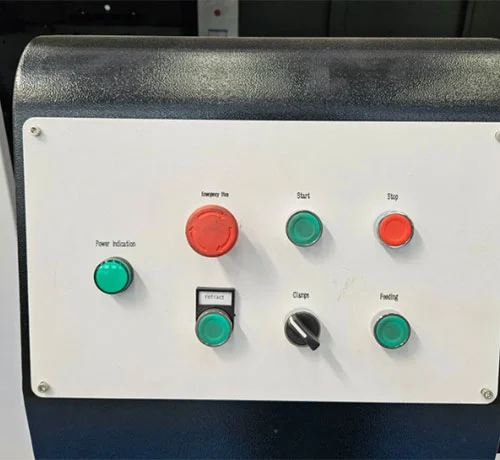

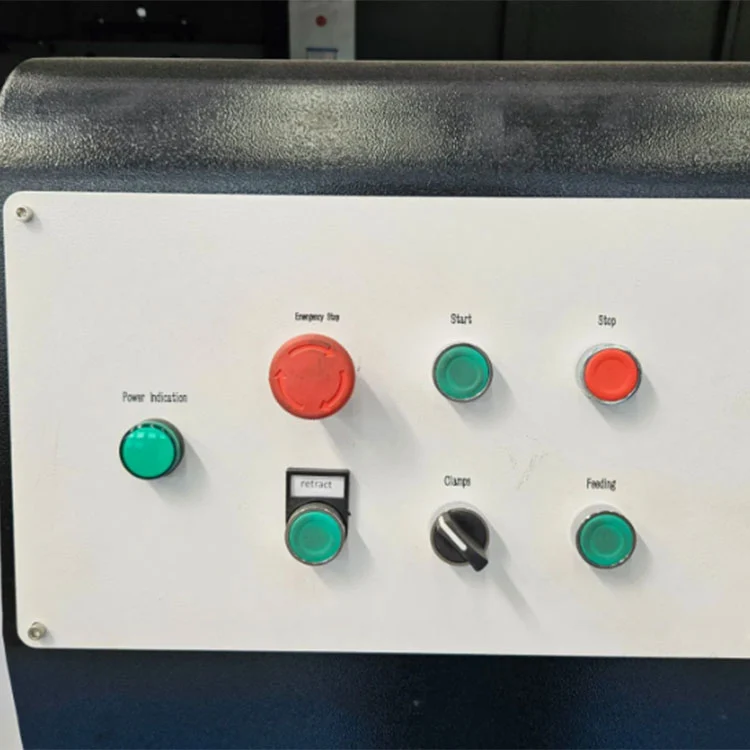

یک محفظه ایمنی با پوشش کامل با پانل های شفاف، منطقه برش را احاطه کرده است. دکمه توقف اضطراری، حفاظت اضافه بار و سنسورهای ضد برخورد گنجانده شده است. سیستم خنک کننده مه داخلی باعث کاهش گرما و گرد و غبار برش می شود، محل کار فوری را تمیزتر نگه می دارد و الزامات ایمنی استاندارد کارگاه را برآورده می کند.

چگونه کار می کند

1. اپراتور پروفیل آلومینیومی را روی میز کار قرار می دهد و گیره های پنوماتیکی را فعال می کند که قطعه کار را از هر دو جهت عمودی و افقی محکم می کند.
2. زاویه برش مورد نظر با استفاده از صفحه نمایش دیجیتال مقیاس مغناطیسی تنظیم می شود و تیغه های اره دوگانه بر این اساس در محدوده ± 45 درجه قرار می گیرند.
3. سیستم تغذیه هیدروپنوماتیک تیغه های چرخان را با سرعت کنترل شده (0-3 متر در دقیقه) به داخل پروفیل پیش می برد، بریدگی ها، شیارها یا زوایای مرکب را در یک پاس برش می دهد.
4. سیستم CNC از واردات و برنامه‌نویسی گرافیکی CAD پشتیبانی می‌کند و به اپراتورها اجازه می‌دهد تا الگوهای شکاف، موقعیت سوراخ‌ها و ابعاد شکاف را مستقیماً از فایل‌های طراحی تعریف کنند.
5. پیکربندی کامل سروو موتور سه محوره (محورهای X، Y، Z که توسط رک و پینیون و پیچ‌های توپی هدایت می‌شوند) اتصال سه محوره واقعی را برای حفاری، شیارهای فرز، سوراخ‌های گرد، سوراخ‌های مخصوص شکل، سوراخ‌های کلید، و سینک‌ها در یک گیره امکان‌پذیر می‌سازد.
6. میز کار سه طرفه اختیاری امکان ماشینکاری پروفیل را در سه وجه بدون تغییر موقعیت می دهد و کارایی پردازش را برای اکستروژن های پیچیده آلومینیومی بهبود می بخشد.
7. پس از اتمام چرخه برش، تیغه ها جمع می شوند، گیره ها آزاد می شوند و پروفیل ماشین کاری شده برداشته می شود.

سازنده و گارانتی

Shandong Lebulang Precision Machinery Co., Ltd. که به عنوان ماشین Lebulang فعالیت می کند، تجهیزات پردازش آلومینیوم را در کارخانه Jinan خود در چین از سال 1996 تولید کرده است.اره بریدگی دیوار پرده ای سنگینمستقیم کارخانه با گواهینامه CE و ISO عرضه می شود. گارانتی 12 ماهه برای ساختار اصلی اعمال می شود. پشتیبانی فنی از راه دور، فیلم های آموزشی عملیات، و یک کتابچه راهنمای انگلیسی گنجانده شده است. آموزش در محل و راه اندازی را می توان با هزینه اضافی ترتیب داد. قطعات یدکی مانند تیغه های اره، مهر و موم پنوماتیک و اجزای راهنما برای ارسال ذخیره می شوند.

سوالات متداول

Q1: حداکثر اندازه مشخصات این دستگاه چقدر است؟

A: مدل استاندارد پروفیل هایی تا 300×250 میلی متر با حداکثر عمق برش 175 میلی متر را کنترل می کند. پیکربندی های سفارشی برای بخش های بزرگتر تا 350×300 میلی متر در صورت درخواست در دسترس هستند.

Q2: آیا می تواند زوایایی غیر از ± 45 درجه را کاهش دهد؟

A: مدل استاندارد از برش زاویه دلخواه در ± 45 درجه در هر دو طرف پشتیبانی می کند. یک نسخه CNC اختیاری دامنه را تا 90± درجه برای هندسه های پیچیده تر پروفیل افزایش می دهد.

Q3: دقت پردازش چیست؟

A: دقت موقعیت یابی ± 0.1 میلی متر، با دقت موقعیت یابی مجدد 0.05 ± میلی متر در شرایط عملیاتی سازگار مشخص شده است.

Q4: آیا خدمات پس از فروش و آموزش ارائه می دهید؟

A: آموزش عملیات آنلاین رایگان و پشتیبانی فنی از راه دور ارائه می شود. آموزش در محل و نصب را می توان به صورت جداگانه ترتیب داد. گارانتی 12 ماهه با پشتیبانی فنی مادام العمر در دسترس است.

Q5: آیا دستگاه برای تولید انبوه مناسب است؟

A: برش سنکرون دو تیغه، گیره پنوماتیک و سیستم تغذیه کنترل شده برای تولید مداوم در تاسیسات ساخت دیوار پرده طراحی شده است. ظرفیت تولید ماهانه از کارخانه تقریباً 50 دستگاه می باشد.
