مرکز ماشینکاری CNC با دقت بالا 800 میلی متر برای پروفیل های آلومینیومی صنعتی با بخش بزرگ

خلاصه محصول

یک گیره. هر سوراخ، شکاف و وجه انتهایی. بدون مالیات تعمیر مجدد

اکثر مغازه های پروفیل زمان بیشتری را در جابجایی یک قطعه بین پرس مته، گیره و سوراخ کن از دست می دهند تا اینکه در واقع برش فلز را از دست می دهند. این مرکز 800 میلی متری آن حلقه را می بندد. اکستروژن را یکبار بارگذاری کنید، آن را روی یک مبنا روی زمین قفل کنید، و اجازه دهید تا اسپیندل حفاری، فرز، ضربه زدن، پخ زدن و مربع بندی انتهایی را در یک چرخه انجام دهد - با همان برنامه که قسمت 1 و قسمت 1000 را بدون رانش تکرار می کند.

این یک VMC فولادی نیست که با ابزار آلومینیومی پوشیده شده باشد. بستر، منحنی دوک، منطق تغذیه و مسیر تراشه برای اکستروژن‌های 6061/6063 از ابتدا مشخص شده‌اند: دور بالا، نیروی کم، تخلیه سریع swarf، و گیره‌هایی که دیواره‌های نازک را بدون خرد کردن نگه می‌دارند.

مشخصات فنی



ویژگی های کلیدی

طراحی 3 محوره آلومینیومی - سرعت اسپیندل بهینه، منطق تغذیه و تخلیه تراشه برای اکستروژن های 6061 / 6063

چند فرآیند یک گیره - مته، آسیاب، شیر، سینک، پخ و حکاکی بدون حرکت دادن پروفیل

میز کار کج / قابل چرخش (90- درجه / 0 درجه / 90 + درجه) - وجه بالا و هر دو طرف در یک راه اندازی ماشینکاری شده است

X/Y/Z مبتنی بر سرو - موقعیت یابی پایدار، الگوهای سوراخ قابل تکرار، فرز کانتور صاف

اسپیندل الکتریکی پرسرعت - گزینه‌های خنک‌کننده با هوا یا مایع خنک‌کننده، تنظیم‌شده برای بار تراشه‌های آلومینیومی

برنامه نویسی گرافیکی CNC - نوع سوراخ/اسلات را انتخاب کنید، ابعاد را وارد کنید، مسیر ابزار را ایجاد کنید. واردات کد CAD/G در صورت درخواست

گیره های پروفیل پنوماتیک - بارگذاری سریع، نگه داشتن ایمن، حداقل تغییر شکل در بخش های دیوار نازک

خنک کننده مه / اسپری - برش را خنک نگه می دارد، لایه های آلومینیومی طولانی را پاک می کند، از سطوح آنودایز شده یا با پوشش پودری محافظت می کند.

سازه صنعتی فشرده - متناسب با مغازه‌های پنجره‌دار، کارگاه‌های نما، سازندگان قاب‌های اتوماسیون و پردازنده‌های نمایه OEM

قابلیت های ماشینکاری

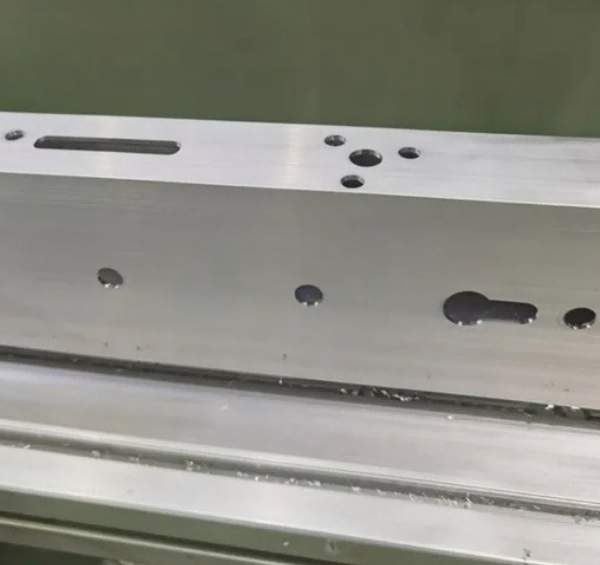

سوراخ های گرد، سوراخ های مستطیلی، سوراخ های کلید، سوراخ های مربعی، برش هایی با شکل خاص

فرز و مربع سازی انتهایی

فرز اسلات، جیب های لولا، قفل های قفل، سوراخ های سخت افزاری

ضربه زدن به نخ (ضربه زدن سفت و سخت اختیاری)

پخ زدن، فروکش کردن، حکاکی سبک

سوراخ های عمیق از طریق شیب میز

اکستروژن های صنعتی کوتاه، صفحات براکت، ریل های T-slot، گره های قاب ماشین

مرکز ماشینکاری CNC 800 میلی متر برای پروفیل های آلومینیومی صنعتی سیستم کنترل هوشمند CNC، عملیات آسان برای کارگران غیر حرفه ای

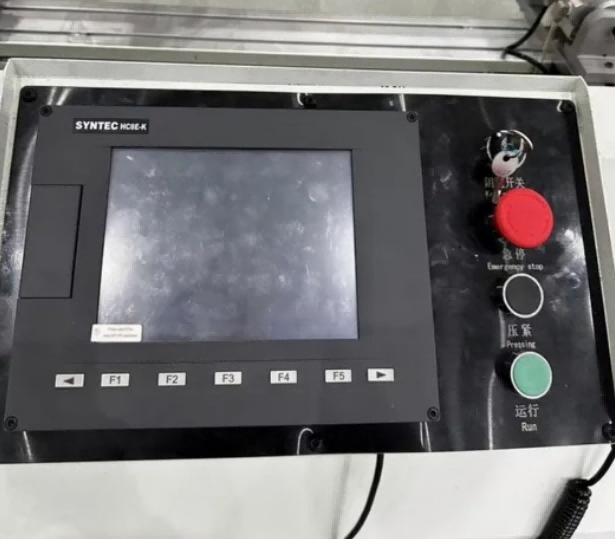

• کنترلر CNC صفحه لمسی 10 اینچی چند زبانه (انگلیسی، اسپانیایی، عربی، روسی اختیاری)
• کتابخانه فرآیند پروفیل آلومینیومی داخلی: پارامترهای از پیش ذخیره شده برای اتصالات دیوار پرده، سوراخ های لولای پنجره، سوراخ های نصب براکت خورشیدی، تماس با یک کلیک
• پشتیبانی از واردات طراحی DXF CAD از طریق درایو فلش USB، سیستم به طور خودکار برنامه ماشینکاری NC را بدون برنامه ریزی دستی پیچیده تولید می کند.
• ماژول IoT راه دور اختیاری: اشکال زدایی از راه دور آنلاین، تشخیص خطا و آمار داده های تولید 24/7

مرکز ماشینکاری CNC 800 میلی متری برای پروفیل های آلومینیومی صنعتی

ما یکی از شرکت های پیشرو واقع در جینان چین هستیم که در طراحی، ساخت و توزیع دستگاه درب پنجره آلومینیومی با کیفیت بالا، دستگاه درب پنجره UPVC، دستگاه پردازش شیشه تخصص داریم. شرکت ما متعهد به ارائه راه حل های نوآورانه و سفارشی برای پاسخگویی به نیازهای متنوع مشتریان جهانی است.

محصولات و خدمات: ما طیف گسترده ای از ماشین آلات را ارائه می دهیم که برای تولید پنجره های آلومینیومی و UPVC و همچنین راه حل های شیشه دوجداره کار می کنند. محصولات ما برای دقت، کارایی و دوام مهندسی شده‌اند و اطمینان حاصل می‌کنند که مشتریان ما می‌توانند پنجره‌هایی با کیفیت بالا و مطابق با استانداردهای بین‌المللی تولید کنند.

حضور در بازار: ماشین آلات پیشرفته ما کاربردهای گسترده ای در سراسر آمریکای شمالی، آمریکای جنوبی، اروپا، خاورمیانه و سایر مناطق پیدا کرده است. حضور جهانی ما گواهی بر تعهد ما به کیفیت و رضایت مشتری است.

تحقیق و توسعه: ما تاکید زیادی بر تحقیق و توسعه داریم. تیم تحقیق و توسعه اختصاصی ما به طور خستگی ناپذیر برای نوآوری و ارتقای پیشنهادات محصولات ما کار می کند.

قابلیت های سفارشی سازی:با درک اینکه هر مشتری نیازهای منحصر به فردی دارد، ما راه حل های مناسبی را برای رفع نیازهای تولید خاص ارائه می دهیم.

چرا این مرکز CNC نمایه 800 میلی متری را انتخاب کنید؟

اکثر مغازه ها برای شروع ماشینکاری پروفیل آلومینیومی نیازی به دستگاه 6 متری دروازه ای ندارند. آن‌ها به ماشینی نیاز دارند که دقیق، برنامه‌ریزی آسان، ارزان‌قیمت باشد و براکت 300 میلی‌متری را به کار 3 ایستگاه تبدیل نکند. این مرکز 800 میلی‌متری مرحله تعمیر مجدد را حذف می‌کند، آموزش اپراتور را کوتاه می‌کند و الگوهای سوراخ را در سرتاسر دسته‌ها ثابت نگه می‌دارد.

در مقایسه با ماشینکاری دستی:

تنظیمات کمتر = پشته های تحمل کمتر

یک برنامه = قطعات قابل تکرار

یک گیره = سوراخ های مربعی، شکاف های هم تراز، وجه های انتهایی تمیز

یک اپراتور = حفاری + فرز + ضربه زدن در یک چرخه

کنترل و نرم افزار

رابط CNC برای کار با پروفایل ساخته شده است، نه برای ماشینکارانی که قبلاً G-code صحبت می کنند. اپراتورها این ویژگی را انتخاب می‌کنند - سوراخ، شکاف، جیب، نخ، عبور پایانی - اندازه و موقعیت را وارد می‌کنند و سیستم مسیر ابزار را کنترل می‌کند. برای کاربران پیشرفته، نقشه‌های CAD و واردات کد G پشتیبانی می‌شود و دستگاه را می‌توان در صورت درخواست با نرم‌افزار پنجره‌در/پرده‌دیوار یا صادرات داده‌های ERP ادغام کرد.

ابزار و خنک کننده

آلومینیوم نیاز به ابزار دقیق، زاویه چنگک درست و تخلیه سریع تراشه دارد. این دستگاه از آسیاب‌های انتهایی کاربید، ترکیب‌های مته/آسیاب، کلت‌های ضربه‌ای، بیت‌های حکاکی و واحدهای تیغه اره پشتیبانی می‌کند. خنک کننده مه مانع از جوش swarf به برش می شود. خنک کننده سیل برای بخش های سنگین تر در دسترس است.

بستن و نگهداری کار

گیره های پنوماتیک پروفیل را در برابر نقطه مرجع بدون خرد کردن دیواره های نازک نگه می دارند. ایستگاه های فیکسچر را می توان برای ارتفاع و عرض بخش های مختلف تغییر مکان داد. فک های سفارشی اختیاری برای پروفایل های سیستم، بخش های ترمال بریک و اکستروژن های غیر استاندارد در دسترس هستند.

کیفیت و استحکام

سازه‌های کلیدی برای کاهش اعوجاج طولانی‌مدت، استرس را کاهش می‌دهند. راهنماهای خطی و پیچ های توپی برای موقعیت یابی تکراری انتخاب می شوند، نه فقط برای حداکثر سرعت. نتیجه دقت پایدار در سراسر اجراهای دسته ای است - نه فقط یک قسمت اول خوب.

بسته بندی و تحویل

مورد تخته سه لا / فیلم کششی + تسمه فولادی برای صادرات

راهنمای عملیات و فیلم آموزشی انگلیسی گنجانده شده است

راهنمای نصب از راه دور و آموزش برنامه

نام، رنگ و برچسب مدل OEM / ODM پشتیبانی می شود

MOQ: 1 مجموعه

زمان تحویل: 10 تا 30 روز کاری بسته به پیکربندی

خدمات پس از فروش

12 تا 24 ماه گارانتی با پیکربندی

پشتیبانی فنی از راه دور مادام العمر

تامین قطعات یدکی و مواد مصرفی

خدمات در محل برای بازارهای منتخب در دسترس است

پشتیبانی انگلیسی/چینی/اسپانیایی/روسی/عربی اختیاری است

سوالات متداول

آیا می تواند فولاد یا ضد زنگ را برش دهد؟

برای آلومینیوم و PVC/آلیاژهای سبک بهینه شده است. گاه به گاه قطعات نازک فولادی ملایم با ابزارسازی صحیح و کاهش خوراک امکان پذیر است، اما مرکز ماشینکاری فولاد نیست.

آیا 800 میلی متر برای پروفیل های دیوار بلند کافی است؟

برای مولیون های 6 متری تمام قد، ​​خیر – آن ها به یک مرکز پروفیل ضربه ای طولانی نیاز دارند. اما برای گره های ماشین کاری شده، جزئیات انتهایی، براکت ها و مقاطع کوتاه، 800 میلی متر ایده آل است.

آیا می تواند به نخ ها ضربه بزند؟

بله. ضربه زدن سخت بسته به سیستم کنترل و اسپیندل اختیاری است.

یادگیری چقدر سخت است؟

یک اپراتور جدید می تواند کارهای استاندارد سوراخ/اسلات را پس از آموزش ویدیویی کوتاه اجرا کند. فرز سه بعدی پیچیده به تجربه CAD/CAM نیاز دارد.

آیا از وسایل سفارشی پشتیبانی می کنید؟

بله. ارسال نمایه مقطع، الگوی سوراخ و اندازه دسته. ما گیره ها، ابزارها و چیدمان چرخه را پیشنهاد می کنیم.
