اره مدور CNC برای پروفیل های آلومینیومی صنعتی

مشخصات فنی

نحوه عملکرد اره

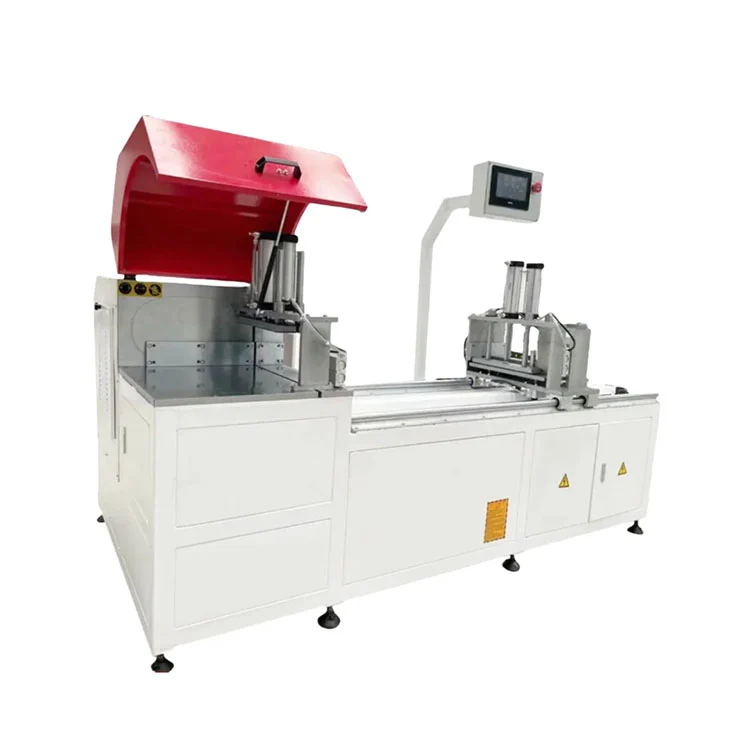

رااره مدور CNC برای پروفیل های آلومینیومی صنعتیبا یک محور تغذیه مبتنی بر سروو کار می کند که مشخصات را در زیر تیغه اره با توجه به طول وارد شده روی صفحه لمسی قرار می دهد. اپراتور اکستروژن آلومینیوم را روی میز غلتکی ورودی بارگذاری می کند، برنامه برش را از حافظه انتخاب می کند یا ابعاد جدیدی را وارد می کند و چرخه را شروع می کند. گیره های پنوماتیک از هر دو جهت عمودی و افقی درگیر می شوند تا پروفیل را در برابر ایستگاه های مرجع نگه دارند. سر اره، مجهز به یک سیلندر میرایی گاز-مایع، با سرعت تغذیه کنترل شده از مواد فرود می آید تا برشی مربعی و بدون سوراخ ایجاد کند. اسپری مایع برش اتمیزه شده تیغه و قطعه کار را در حین برش خنک می کند. پس از جمع شدن تیغه، گیره ها آزاد می شوند و تغذیه سروو پروفیل را به موقعیت برش بعدی می رساند. پیکربندی استاندارد در 90 درجه و 45 ± درجه کاهش می یابد. با ماژول زاویه CNC اختیاری، سر اره تحت کنترل برنامه به هر زاویه ای بین 22.5 تا 157.5 درجه می چرخد.

اجزای کلیدی

• محور تغذیه سروو:یک سروو موتور AC بال اسکرو محور X را برای موقعیت یابی پروفیل به حرکت در می آورد. دقت موقعیت یابی 0.05 ± میلی متر، با تحمل برش مجدد در 0.1 ± میلی متر است. دستگیره های استاندارد سفری تغذیه طولی را از 350 میلی متر تا 6500 میلی متر برش می دهند.
• مجموعه سر اره:یک موتور 5.5 کیلووات یا 7.5 کیلووات تیغه اره دایره ای کاربید تنگستن را در 2800 دور در دقیقه به حرکت در می آورد. سیلندر میرایی گاز-مایع نرخ تغذیه عمودی را برای مطابقت با ضخامت مواد و بارگذاری تیغه کنترل می کند.

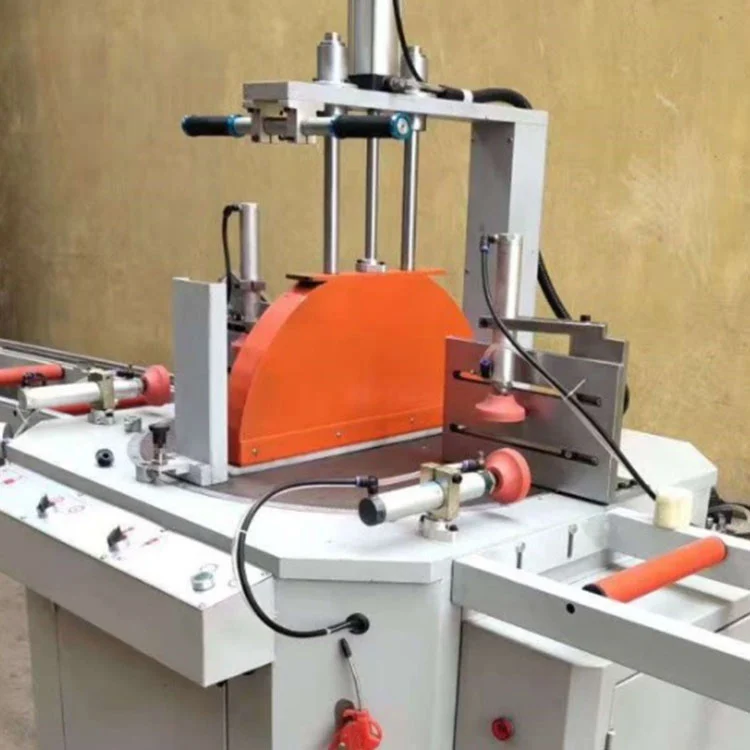

• سیستم بستن پنوماتیک:گیره های عمودی و افقی دوگانه با فک های نرم، نمایه را در مقابل حصار پشتی و میز نگه می دارند. نیروی بستن از طریق تنظیم کننده فشار هوا بین 0.5 تا 0.8 مگاپاسکال قابل تنظیم است.
• کنترلر CNC و صفحه نمایش لمسی:یک PLC وارداتی جفت شده با یک صفحه نمایش لمسی چند زبانه 10 اینچی، ذخیره برنامه، ورودی طول، انتخاب زاویه و کنترل چرخه را کنترل می کند. اتصال USB و شبکه برای انتقال برنامه پشتیبانی می شود.

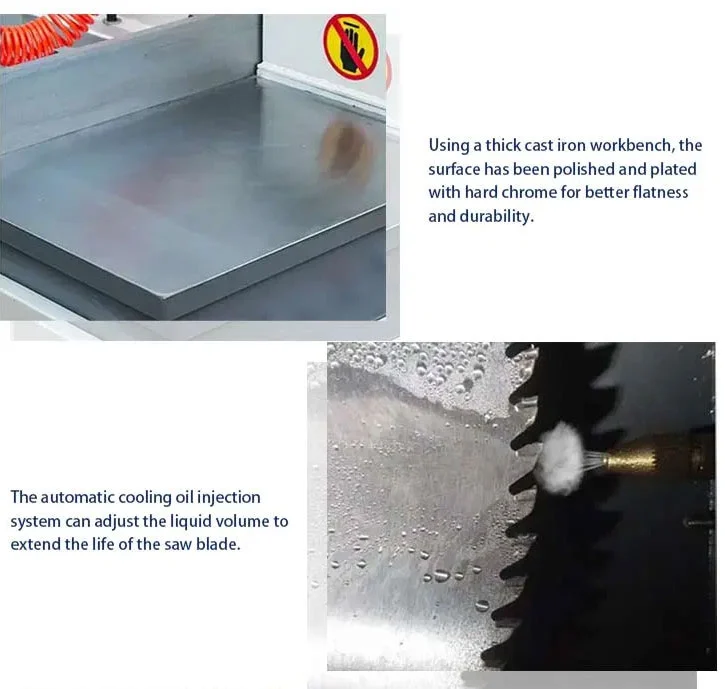

• سیستم روانکاری خنک کننده:یک سیستم سیال برش اتوماتیک اتمیزه شده، یک غبار روان کننده را روی تیغه و ناحیه برش اعمال می کند. این امر اصطکاک را کاهش می دهد، عمر تیغه را افزایش می دهد و به تولید یک سطح برش تمیز کمک می کند.
• محفظه ایمنی:یک محافظ تیغه کاملاً محصور ناحیه برش را می پوشاند. یک دکمه توقف اضطراری و سنسور حفاظت از برخورد در صورت تشخیص مانع در مسیر تیغه، دستگاه را متوقف می کند.

اره مدور CNC برای لوازم جانبی استاندارد پروفیل های آلومینیومی صنعتی

1. سیستم کنترل تغذیه سروو CNC + صفحه نمایش لمسی چند زبانه 10 اینچی
2. تیغه اره مدور کاربید تنگستن وارداتی برای آلومینیوم
3. مجموعه سر اره برش میرایی گاز-مایع
4. دستگاه گیره اتوماتیک پنوماتیک دوگانه با فک های نرم ضد خش
5. سیستم گردش خودکار روانکاری خنک کننده
6. پوشش محافظ تیغه ایمنی کاملاً بسته
7. خط لوله جمع آوری گرد و غبار تراشه آلومینیوم
8. دکمه توقف اضطراری، سنسور حفاظت از برخورد
9. راهنمای کامل عملیات و نگهداری انگلیسی، جعبه ابزار قطعات یدکی

اره مدور CNC برای پروفیل های آلومینیومی صنعتی ماژول های ارتقاء اختیاری

1. ساختار برش دم صفر (دم باقی مانده ≤5 میلی متر، استفاده از مواد بالا)
2. خط نوار نقاله غلتکی بارگیری و تخلیه خودکار برای پروفیل های 6 متری
3. ماژول برش زاویه دلخواه CNC (22.5°--157.5°)
4. جمع کننده گرد و غبار ذخیره سازی تراشه با ظرفیت بالا
5. ماژول آمار داده و تشخیص آنلاین از راه دور IoT
6. بسته نرم افزاری چند تکه ثابت گیره سنکرون
7. سفر سفارشی تغذیه طولانی تا 12000 میلی متر

دامنه کاربرد

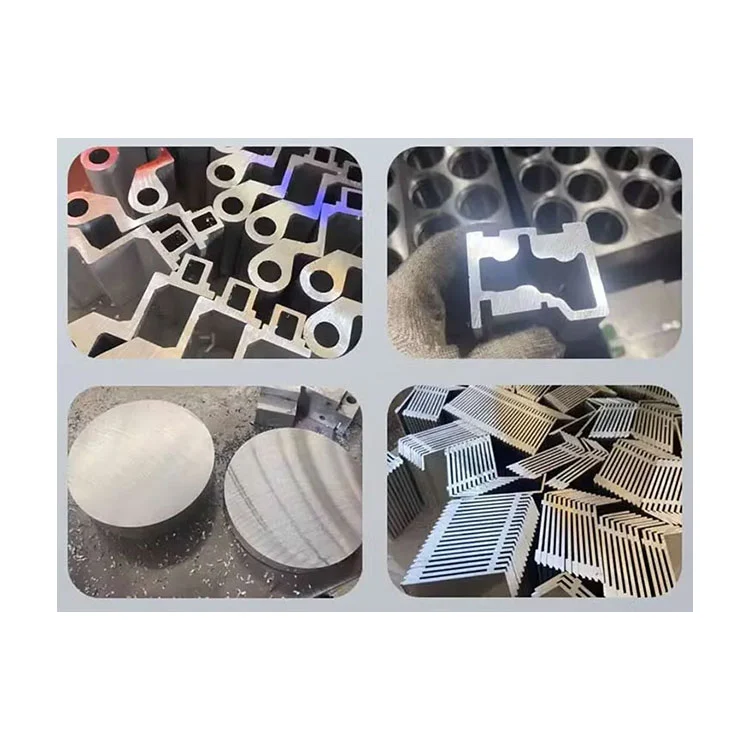

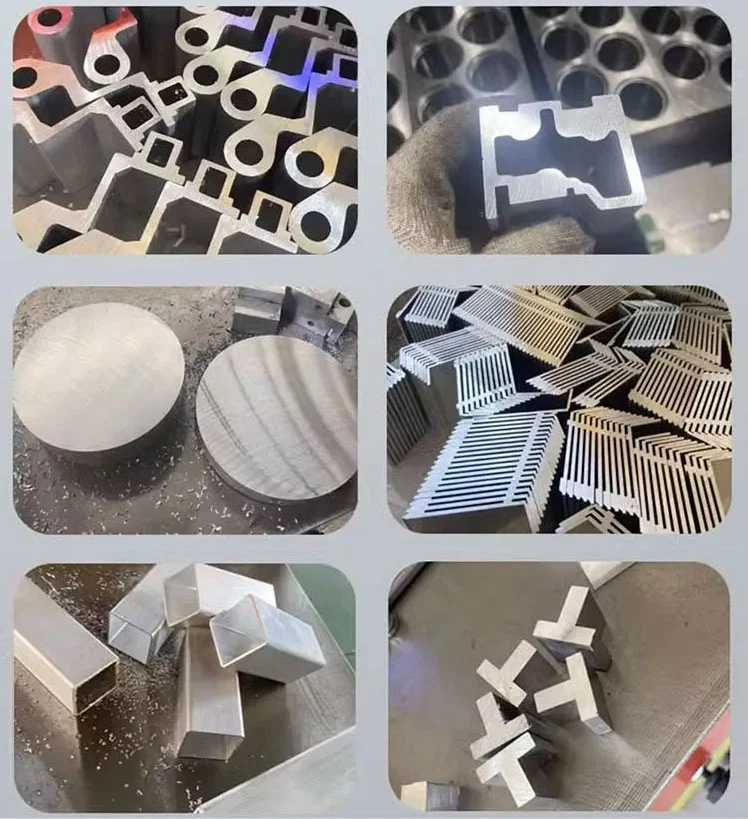

رااره مدور CNC برای پروفیل های آلومینیومی صنعتیدر محیط های تولیدی که در آن اکستروژن های آلومینیومی قبل از ماشینکاری یا مونتاژ بیشتر برش داده می شوند، استفاده می شود. کاربردهای معمولی شامل برش پروفیل قاب برای پنجره ها و درها، دیوارهای پرده ای و ترانسوم، اعضای ساختاری آلومینیومی صنعتی، ریل های نصب پنل خورشیدی و پروفیل های تزئینی معماری است. اره می تواند بخش های آلومینیومی جامد و توخالی، پروفیل های ترمال بریک و اکستروژن های سبک مس یا PVC را در ظرفیت مقطع خود پردازش کند. با ماژول زاویه دلخواه اختیاری، برش های زاویه دار را برای قاب های انتهای شیروانی، پنجره های ذوزنقه ای و مجموعه های معماری چند وجهی ایجاد می کند.

خدمات ما

1. حداقل یک سال گارانتی از تاریخ راه اندازی.
2. مشاوره رایگان قبل، حین و بعد از فروش.
3. برنامه ریزی پروژه و طراحی چیدمان رایگان.
4. اشکال زدایی تجهیزات رایگان تا زمانی که همه عملکردها طبق مشخص شده عمل کنند.
5. هماهنگی رایگان ترتیبات حمل و نقل از راه دور.
6. آموزش رایگان در مورد بهره برداری و نگهداری تجهیزات.
7. یک سال گارانتی کامل و خدمات نگهداری مادام العمر.
