اره مدور CNC بسیار دقیق برای پروفیل های آلومینیومی صنعتی

مشخصات فنی

نحوه عملکرد اره

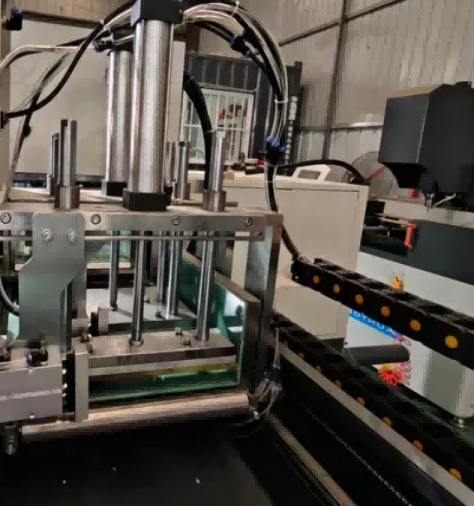

رااره مدور CNC برای پروفیل های آلومینیومی صنعتیبا یک محور تغذیه مبتنی بر سروو کار می کند که مشخصات را در زیر تیغه اره با توجه به طول وارد شده روی صفحه لمسی قرار می دهد. اپراتور اکستروژن آلومینیوم را روی میز غلتکی ورودی بارگذاری می کند، برنامه برش را از حافظه انتخاب می کند یا ابعاد جدیدی را وارد می کند و چرخه را شروع می کند. گیره های پنوماتیک از هر دو جهت عمودی و افقی درگیر می شوند تا پروفیل را در برابر ایستگاه های مرجع نگه دارند. سر اره، مجهز به یک سیلندر میرایی گاز-مایع، با سرعت تغذیه کنترل شده از مواد فرو می رود تا برشی مربعی و بدون سوراخ ایجاد کند. اسپری مایع برش اتمیزه شده تیغه و قطعه کار را در حین برش خنک می کند. پس از جمع شدن تیغه، گیره ها آزاد می شوند و تغذیه سروو پروفیل را به موقعیت برش بعدی می رساند. پیکربندی استاندارد در 90 درجه و 45 ± درجه کاهش می یابد. با ماژول زاویه CNC اختیاری، سر اره تحت کنترل برنامه به هر زاویه ای بین 22.5 تا 157.5 درجه می چرخد.

ویژگی های کلیدی

± 0.1 میلی متر دقت برش - تغذیه با کنترل سروو تکرارپذیری استثنایی را تضمین می کند.

چرخه تمام اتوماتیک - بارگیری خودکار، گیره، برش و تخلیه یکپارچه.

قاب سنگین – سازه فولادی جوش داده شده بدون تنش لرزش را کاهش می دهد و عمر تیغه را افزایش می دهد.

برش بدون سوراخ - سرعت تیغه بهینه شده و سیستم خنک کننده مه، پس از پردازش را به حداقل می رساند.

برش زاویه ای انعطاف پذیر - استاندارد 45 درجه / 90 درجه؛ زوایای سفارشی در صورت درخواست موجود است.

رابط کاربرپسند CNC - صفحه نمایش لمسی بصری HMI برای راه اندازی سریع و حداقل آموزش.

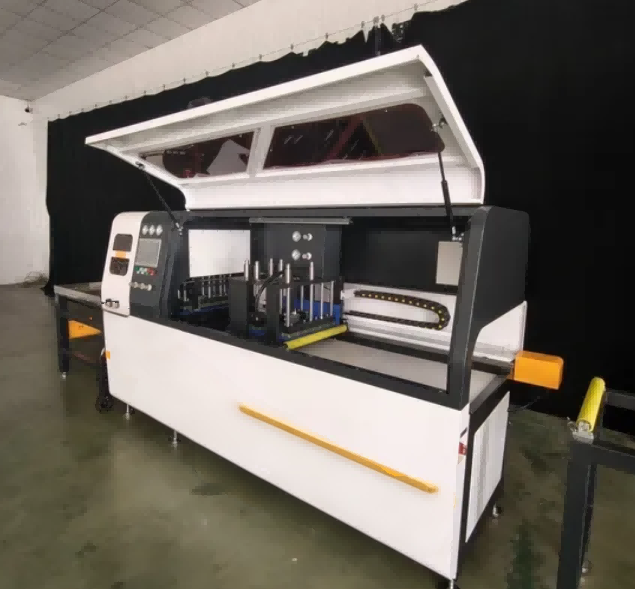

ایمنی اول - محافظ کاملاً بسته با قفل های ایمنی و کابینت الکتریکی مطابق با CE

فرآیند کار

بارگیری خودکار - پروفایل ها از طریق نوار نقاله غلتکی یا لودر خودکار بارگیری می شوند.

موقعیت یابی دقیق - تغذیه مبتنی بر سروو طول دقیق برش را تضمین می کند.

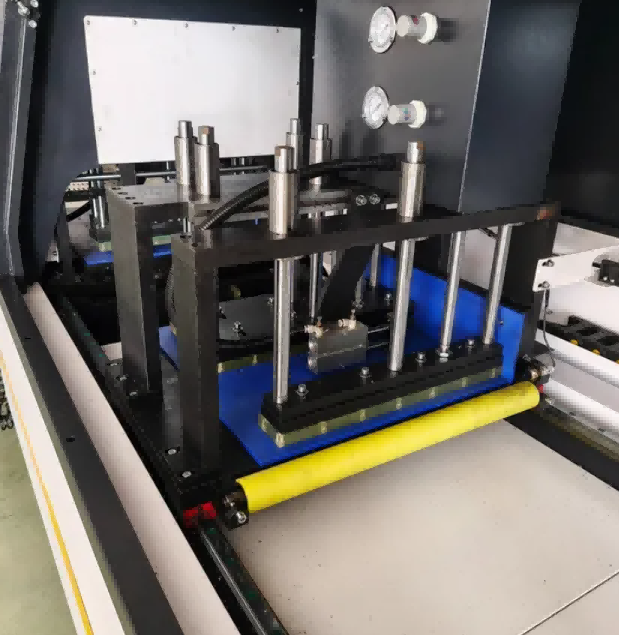

بستن ایمن - گیره های پنوماتیک/هیدرولیک پروفیل ها را محکم نگه می دارند.

برش با سرعت بالا - سر اره با کنترل CNC برش های تمیز و دقیق را انجام می دهد.

حذف و خنک کننده تراشه - خنک کننده یکپارچه و نقاله تراشه، فضای کار را تمیز نگه می دارد.

اره مدور CNC برای پروفیل های آلومینیومی صنعتی ماژول های ارتقاء اختیاری

1. ساختار برش دم صفر (دم باقی مانده ≤5 میلی متر، استفاده از مواد بالا)
2. خط نوار نقاله غلتکی بارگیری و تخلیه خودکار برای پروفیل های 6 متری
3. ماژول برش زاویه دلخواه CNC (22.5°--157.5°)
4. جمع کننده گرد و غبار ذخیره سازی تراشه با ظرفیت بالا
5. ماژول آمار داده و تشخیص آنلاین از راه دور IoT
6. بسته نرم افزاری گیره سنکرون چند تکه
7. سفر سفارشی تغذیه طولانی تا 12000 میلی متر

انطباق و پشتیبانی

انطباق: فرآیند تولید گواهی CE / ISO 9001

پشتیبانی پس از فروش: راه اندازی از راه دور، پشتیبانی فنی ویدئویی و تامین قطعات یدکی

گارانتی: 12 ماه ضمانت استاندارد (قابل تمدید)

سفارشی سازی: خدمات OEM/ODM برای اندازه پروفایل و سطح اتوماسیون موجود است

سوالات متداول

Q1: این اره CNC چه پروفایل هایی را می تواند برش دهد؟

A: برای پروفیل های آلومینیومی صنعتی، از جمله بخش های پنجره / در، دیوارهای پرده، و قاب های خورشیدی طراحی شده است. راه حل های سفارشی برای اکستروژن های بزرگتر در دسترس هستند.

Q2: آیا دستگاه کاملاً اتوماتیک است؟

ج: بله. از تغذیه خودکار، بستن، برش و تخلیه پشتیبانی می کند و تنها به یک اپراتور نیاز دارد.

Q3: آیا می تواند در زوایایی غیر از 90 درجه برش دهد؟

ج: بله. مدل های استاندارد از 45 درجه و 90 درجه پشتیبانی می کنند. برش زاویه سفارشی در صورت درخواست در دسترس است.

Q4: دقت برش چیست؟

A: دقت تغذیه ± 0.1 میلی متر است که تکرارپذیری بالا را برای تولید انبوه تضمین می کند.
