مرکز ماشینکاری دروازه ای 5 محور برای کرتین وال
مرکز ماشینکاری گانتری 5 محوره برای کرتین وال یک مرکز ماشینکاری CNC دروازه ای 5 محوره برای پروفیل های آلومینیومی کرتین وال است. فرز یک گیره، 6 طرفه، سوراخکاری، اره کردن و ضربه زدن را ارائه می دهد. دارای گواهینامه CE و با عملکرد RTCP، برای پردازش کارآمد با مشخصات طولانی ساخته شده است. نقل قول خود را اکنون دریافت کنید! برند Lebulang ما یک تولید کننده معروف چینی و تامین کننده مشهور تجهیزات درب و پنجره است.
تولید شده توسط Lebulang Machine در کارخانه جینان، چین - در حال فعالیت از سال 1996 -مرکز ماشینکاری دروازه ای 5 محور برای کرتین والدارای گواهینامه CE و ISO 9001 است و مستقیماً در کارخانه با پشتیبانی OEM/ODM عرضه می شود. این مرکز CNC 5 محوره متحرک، پروفیلهای دیوار پردهای آلومینیومی طولانی را در یک گیره پردازش میکند، فرزکاری، سوراخکاری، ارهزنی و ضربه زدن روی چند وجه را انجام میدهد. یک اسپیندل HSD پرسرعت (12 کیلووات یا 15 کیلووات، تا 18000 دور در دقیقه) و یک محفظه 12 ابزاری به همراه یک ایستگاه تیغه اره اختصاصی (حداکثر 400 میلی متر) امکان تغییر خودکار ابزار را فراهم می کند. کنترل 5 محوری زیمنس 828D یا OSAI RTCP، ماشینکاری آونگ و اندازه گیری خودکار ابزار را فراهم می کند. مسیر استاندارد محور X 6500 میلی متر است که تا 9400 میلی متر قابل گسترش است.
ویژگی های کلیدی
- ماشینکاری 5 محوره همزمان:محورهای X، Y، Z، A و C تحت RTCP با هم کار می کنند تا نوک ابزار را به طور دقیق در مسیر نگه دارند. یک راهاندازی به پنج وجه و انتهای نمایه میرسد و تعمیر مجدد را حذف میکند.
- ظرفیت پروفایل طولانی:سفر محور X تا 6500 میلیمتر بهعنوان استاندارد (7000 میلیمتر یا 9400 میلیمتر اختیاری) اکستروژن دیوار پردهای تمامقد را بدون تغییر موقعیت کنترل میکند.

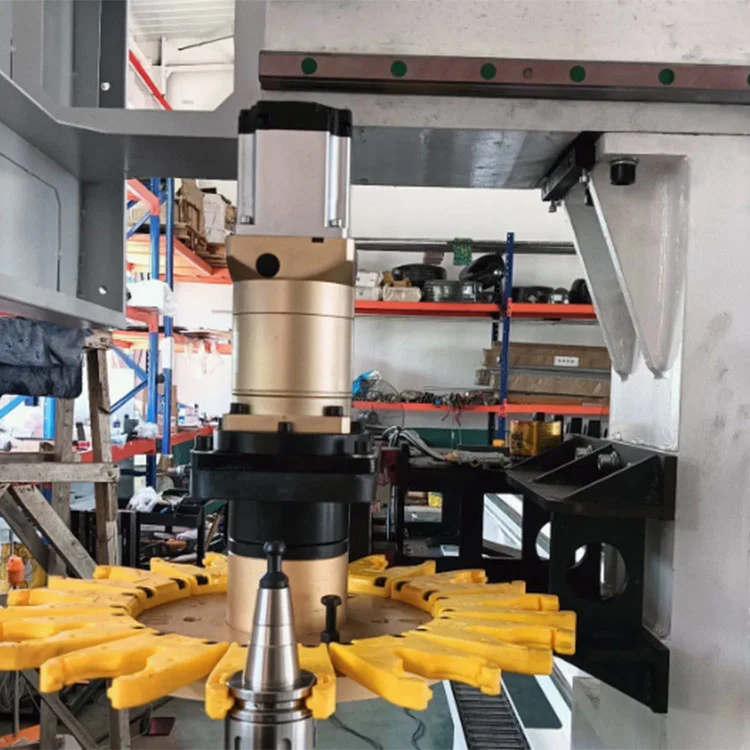

- اره و فرز یکپارچه:یک مجله ابزار با 12 موقعیت و یک ایستگاه تیغه اره مجاور (Φ400 میلی متر) به طور خودکار بین آسیاب های انتهایی، مته ها، شیرها و یک اره مدور برای برش به طول و بریدگی در یک برنامه جابه جا می شود.
- اسپیندل HSD:موتور 12 کیلووات یا 15 کیلووات خنک کننده با هوا سرعت هایی از 0 تا 18000 دور در دقیقه ارائه می دهد که برای آلیاژهای آلومینیوم و پروفیل های فولادی جدار نازک مناسب است.
- دقت و تکرارپذیری:راهنماهای خطی و بال اسکروهای سروو رانده موقعیت 0.01 ± میلی متر و تکرارپذیری 0.005 ± میلی متر را می دهند و تحمل اتصالات محکم مورد نیاز در دیوارهای پرده واحد را برآورده می کنند.
- عملکرد آونگ:کنترل از حالت آونگی پشتیبانی می کند - یک قطعه کار را ماشینکاری می کند در حالی که اپراتور قطعه دیگر را در یک منطقه ثابت جداگانه بار می کند و زمان بیکاری را کاهش می دهد.
مشخصات فنی
| مورد | پارامتر مدل استاندارد (قابل تنظیم) |
| مدل | مرکز ماشینکاری دروازه ای 5 محور برای کرتین وال |
| ساختار | پرتو دروازه ای متحرک، میز کار ثابت |
| پیکربندی محور | اتصال همزمان 5 محور (X/Y/Z/A/C) |
| سفر X (طول پردازش نمایه) | 6500mm (اختیاری 7000/9400mm) |
| سفر Y | 1100--1300 میلی متر |
| سفر Z | 400--670 میلی متر |
| حداکثر ارتفاع قطعه کار | 300 میلی متر |
| قدرت اسپیندل | اسپیندل پرسرعت 12KW / 15KW HSD |
| سرعت اسپیندل | 0--18000 دور در دقیقه |
| حداکثر قطر تیغه اره | 400 میلی متر |
| ظرفیت مجله ابزار | 12 ابزار + 1 ایستگاه تیغه اره |
| دقت موقعیت یابی | ± 0.01 میلی متر |
| دقت موقعیت یابی مکرر | ± 0.005 میلی متر |

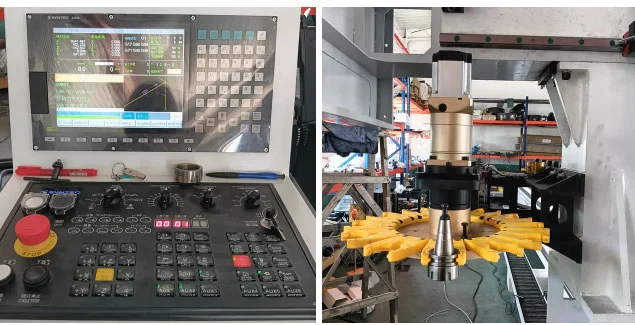

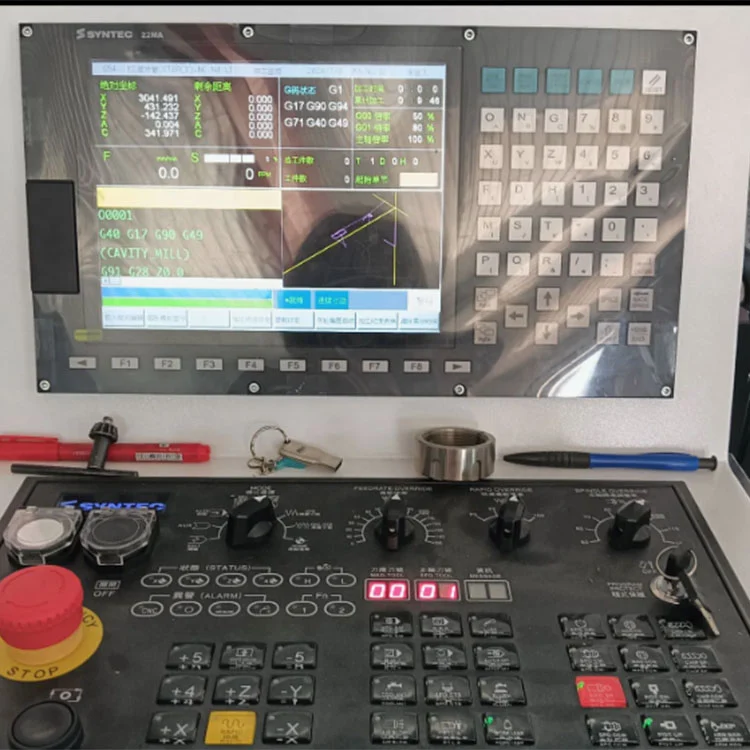

| سیستم CNC | سیستم 5 محوره زیمنس 828D / OSAI |
| تابع کنترل | RTCP، ماشین کاری آونگ، اندازه گیری ابزار خودکار |
| وزن کلی دستگاه | 7000--9500 کیلوگرم |
| گواهینامه | CE، ISO9001 |
| سفارشی سازی ولتاژ | 380V/415V/220V برای کشورهای مختلف |
چگونه کار می کند

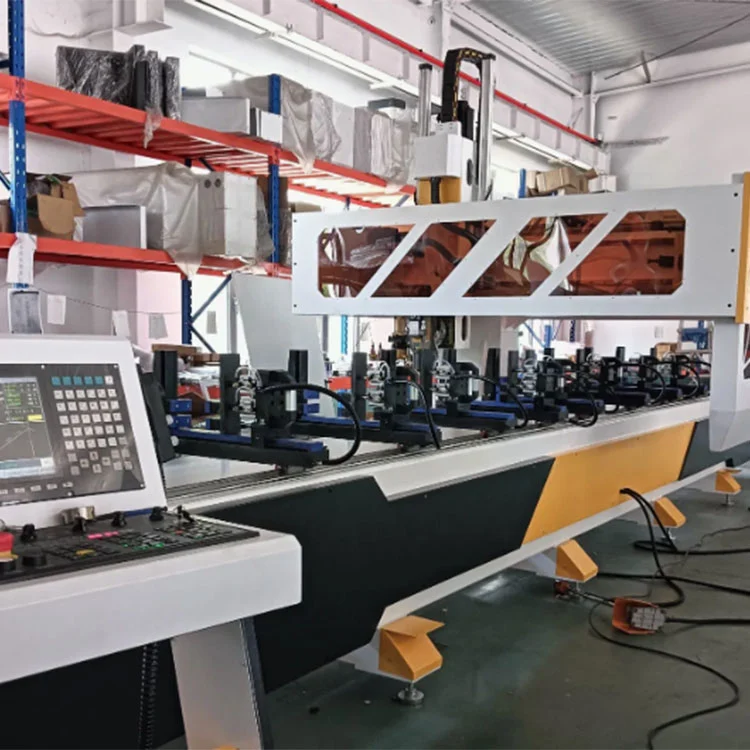

رامرکز ماشینکاری دروازه ای 5 محور برای کرتین والبا یک دروازه متحرک روی یک میز کار ثابت کار می کند. اپراتور اکستروژن آلومینیوم را روی میز قرار می دهد و گیره پنوماتیک یا هیدرولیک را فعال می کند. یک برنامه از پیش نوشته شده G-code از طریق کنترل زیمنس یا OSAI بارگیری می شود. دروازهای در امتداد محور X به سمت اولین موقعیت ماشینکاری حرکت میکند و سر 5 محوره دوک را به زاویه مورد نیاز میرساند. RTCP به طور خودکار جابجایی های طول ابزار را در طول حرکات چرخشی جبران می کند، بنابراین نوک ابزار مسیر برنامه ریزی شده را با دقت دنبال می کند. عملیاتی مانند سوراخکاری، فرزکاری، ضربه زدن و اره کردن بر روی چندین وجه بدون بازکردن پروفیل انجام می شود. هنگامی که یک توالی ماشینکاری در یک منطقه به پایان می رسد، دروازه به منطقه بعدی حرکت می کند، یا ماشین وارد حالت آونگ می شود، به اپراتور اجازه می دهد تا یک قطعه تمام شده را تخلیه کند و یک قطعه جدید را بارگذاری کند، در حالی که ماشینکاری در فیکسچر مجاور ادامه دارد. تراشه ها توسط یک نوار نقاله یکپارچه حذف می شوند.
محدوده برنامه اصلی
برنامه های کاربردی معمولی برایمرکز ماشینکاری دروازه ای 5 محور برای کرتین والشامل:
- قاب های دیوار پرده آلومینیومی یکپارچه ساختمان های بلند
- اکستروژن نمای شیشه ای با قاب مخفی و قاب اکسپوز
- اتصالات گوشه دیوار پرده و پروفیل های نما به شکل خاص
- اتاق آفتابگیر، نورگیر، و پروفیل های بزرگ درب و پنجره آلومینیومی
- براکت های نگهدارنده آلومینیومی پرده ای شیشه ای با پشتیبانی از نقطه
- نمای آلومینیومی صنعتی و پروفیل های دیوار فولادی تزئینی
- پروفیل های آلومینیومی سبک وزن هوافضا (سازگار با صنایع مختلف)
مواد اولیه مناسب: آلیاژ آلومینیوم 6063، اکستروژن توخالی، آلومینیوم جامد، فولاد دیوار نازک، پروفیل های معماری PVC.
سوالات متداول
س: چگونه از دستگاه خود استفاده کنید؟
A: هر دستگاه قبل از حمل و نقل تحت آزمایش و تنظیم کارخانه قرار می گیرد. یک کتابچه راهنمای ویدئویی جامع و مستندات مکتوب ارائه شده است. پشتیبانی از راه دور نیز برای سوالات راه اندازی و عیب یابی در دسترس است.
س: زمان تحویل چقدر است؟
پاسخ: تولید معمولاً 15 تا 25 روز کاری پس از دریافت پرداخت سپرده طول می کشد.
س: شرایط پرداخت چیست؟
A: T/T 30٪ سپرده پس از تأیید سفارش، با 70٪ باقی مانده مانده قبل از حمل و نقل.
س: آیا کارخانه یا شرکت تجاری هستید؟
A: Lebulang Machine یک تولید کننده با امکانات تولید خود در Jinan، چین است. ما همچنین تجهیزات تکمیلی در و پنجره را برای خدمات یک مرحله ای عرضه می کنیم.
س: ظرفیت شما در کارگاه چگونه است؟
A: ظرفیت تولید سالانه ما بیش از 800 قطعه ماشین آلات است.
