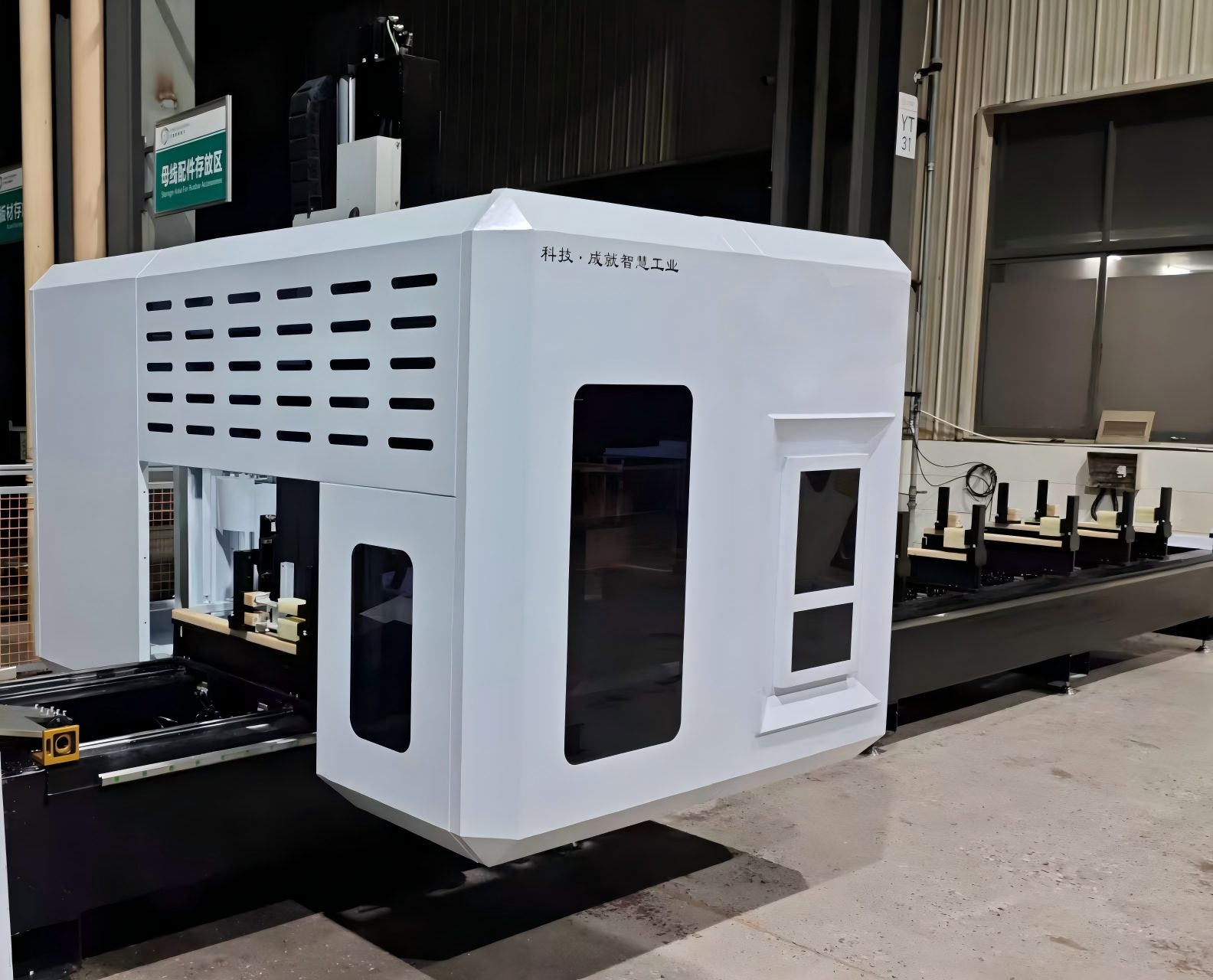

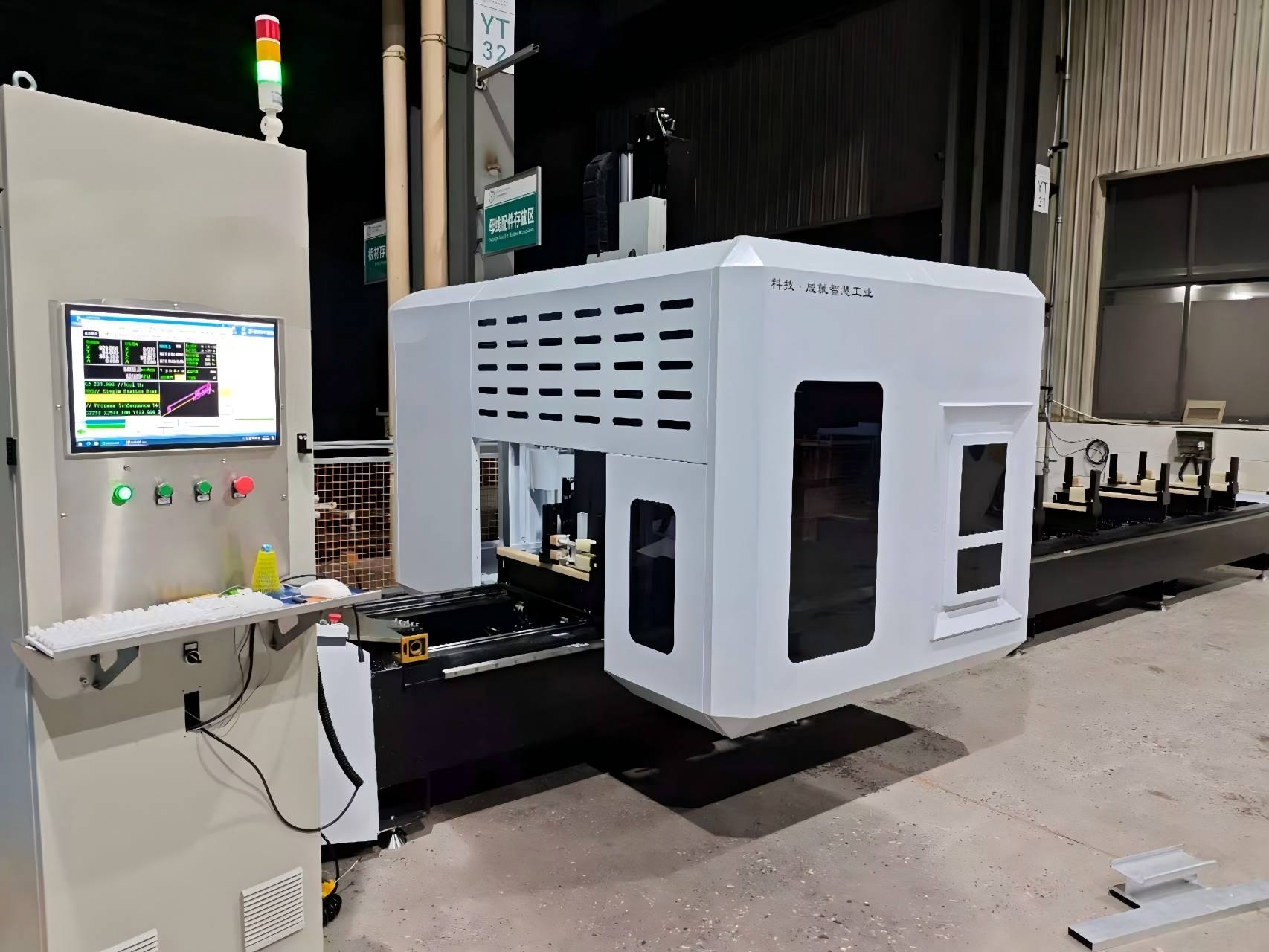

مرکز ماشینکاری دروازه ای 5 محوره با استحکام بالا برای پروفیل های دیوار پرده ای

مرکز ماشینکاری دروازه‌ای 5 محوره ما با استحکام بالا برای صنعت دیوارهای پرده‌ای معماری و نما ساخته شده است. این در ماشینکاری پروفیل های آلومینیومی با فرمت بزرگ، پانل های دیوار پرده واحد و هندسه های پیچیده با دقت موقعیت یابی ± 0.05 میلی متر برتر است. طراحی شده برای فرزکاری، حفاری، ضربه زدن و برش با سرعت بالا، به طور قابل توجهی کارایی ساخت را بهبود می بخشد و در عین حال کیفیت سطح برتر را تضمین می کند. دارای گواهینامه CE با پشتیبانی جامع پس از فروش.

ویژگی های کلیدی

• ماشینکاری همزمان 5 محور - ایده آل برای هندسه های پیچیده نما و خطوط سه بعدی.

  ساختار دروازه ای سنگین - استحکام بالا و میرایی ارتعاش عالی برای دقت طولانی مدت.

  منطقه ماشین کاری با فرمت بزرگ - از پانل های دیوار پرده ای بزرگ، مولیون ها و ترانسوم ها پشتیبانی می کند.

  اسپیندل با سرعت بالا - بهینه شده برای ماشینکاری پروفیل آلومینیوم و فولاد.

  تغییر خودکار ابزار (ATC) - زمان خرابی را کاهش می دهد و بهره وری را بهبود می بخشد.

  سیستم CNC کاربر پسند - سازگار با نرم افزارهای رایج CAD/CAM.

  پیکربندی قابل تنظیم - راه حل های OEM/ODM برای پیمانکاران جهانی در دسترس است.




مشخصات فنی

چگونه کار می کند

رامرکز ماشینکاری دروازه ای 5 محور برای کرتین والبا یک دروازه متحرک روی یک میز کار ثابت کار می کند. اپراتور اکستروژن آلومینیوم را روی میز قرار می دهد و گیره پنوماتیک یا هیدرولیک را فعال می کند. یک برنامه G-code از پیش نوشته شده از طریق کنترل زیمنس یا OSAI بارگیری می شود. دروازه در امتداد محور X به سمت اولین موقعیت ماشینکاری حرکت می کند و سر 5 محوره دوک را به زاویه مورد نیاز می رساند. RTCP به طور خودکار جابجایی های طول ابزار را در طول حرکات چرخشی جبران می کند، بنابراین نوک ابزار مسیر برنامه ریزی شده را با دقت دنبال می کند. عملیاتی مانند سوراخکاری، فرزکاری، ضربه زدن و اره کردن بر روی چند وجهی بدون بازکردن پروفیل انجام می شود. هنگامی که یک توالی ماشینکاری در یک منطقه به پایان می رسد، دروازه به منطقه بعدی حرکت می کند، یا ماشین وارد حالت آونگ می شود، به اپراتور اجازه می دهد تا یک قطعه تمام شده را تخلیه کند و یک قطعه جدید را بارگذاری کند، در حالی که ماشینکاری در فیکسچر مجاور ادامه دارد. تراشه ها توسط یک نوار نقاله یکپارچه حذف می شوند.

محدوده برنامه اصلی

برنامه های کاربردی معمولی برایمرکز ماشینکاری دروازه ای 5 محور برای کرتین والشامل:

1. قاب های دیوار پرده آلومینیومی یکپارچه ساختمان های بلند
2. اکستروژن نمای شیشه ای با قاب مخفی و قاب اکسپوز
3. اتصالات گوشه دیوار پرده و پروفیل های نما به شکل خاص
4. اتاق آفتابگیر، نورگیر، و پروفیل های بزرگ درب و پنجره آلومینیومی
5. براکت های آلومینیومی دیوار پرده شیشه ای با پشتیبانی نقطه ای
6. نمای آلومینیومی صنعتی و پروفیل های دیوار فولادی دکوراتیو
7. پروفیل های آلومینیومی سبک وزن هوافضا (سازگار با صنایع مختلف)

مواد اولیه مناسب: آلیاژ آلومینیوم 6063، اکستروژن توخالی، آلومینیوم جامد، فولاد دیوار نازک، پروفیل های معماری PVC.

سوالات متداول

1. این دستگاه چه موادی را می تواند پردازش کند؟

برای پروفیل های دیوار پرده آلومینیومی بهینه شده است و همچنین از مصالح نمای فولادی و کامپوزیت پشتیبانی می کند.

2. آیا این دستگاه برای دیوارهای پرده یونیتیزه مناسب است؟

بله. دهانه دروازه بزرگ و قابلیت 5 محور آن را برای سیستم های نمای واحد و مدولار ایده آل می کند.

3. آیا می توان منطقه ماشینکاری را سفارشی کرد؟

کاملا. عرض سفر و زیر بشکهای X / Y / Z را می توان با توجه به نیازهای پروژه سفارشی کرد.

4. کدام سیستم های کنترلی پشتیبانی می شوند؟

گزینه های استاندارد شامل Siemens، Fanuc و OSAI هستند که همگی با نرم افزارهای CAD/CAM اصلی سازگار هستند.

5. آیا دستگاه از خطوط تولید خودکار پشتیبانی می کند؟

بله. می توان آن را با سیستم های بارگیری و تخلیه خودکار برای تولید مداوم ادغام کرد.
