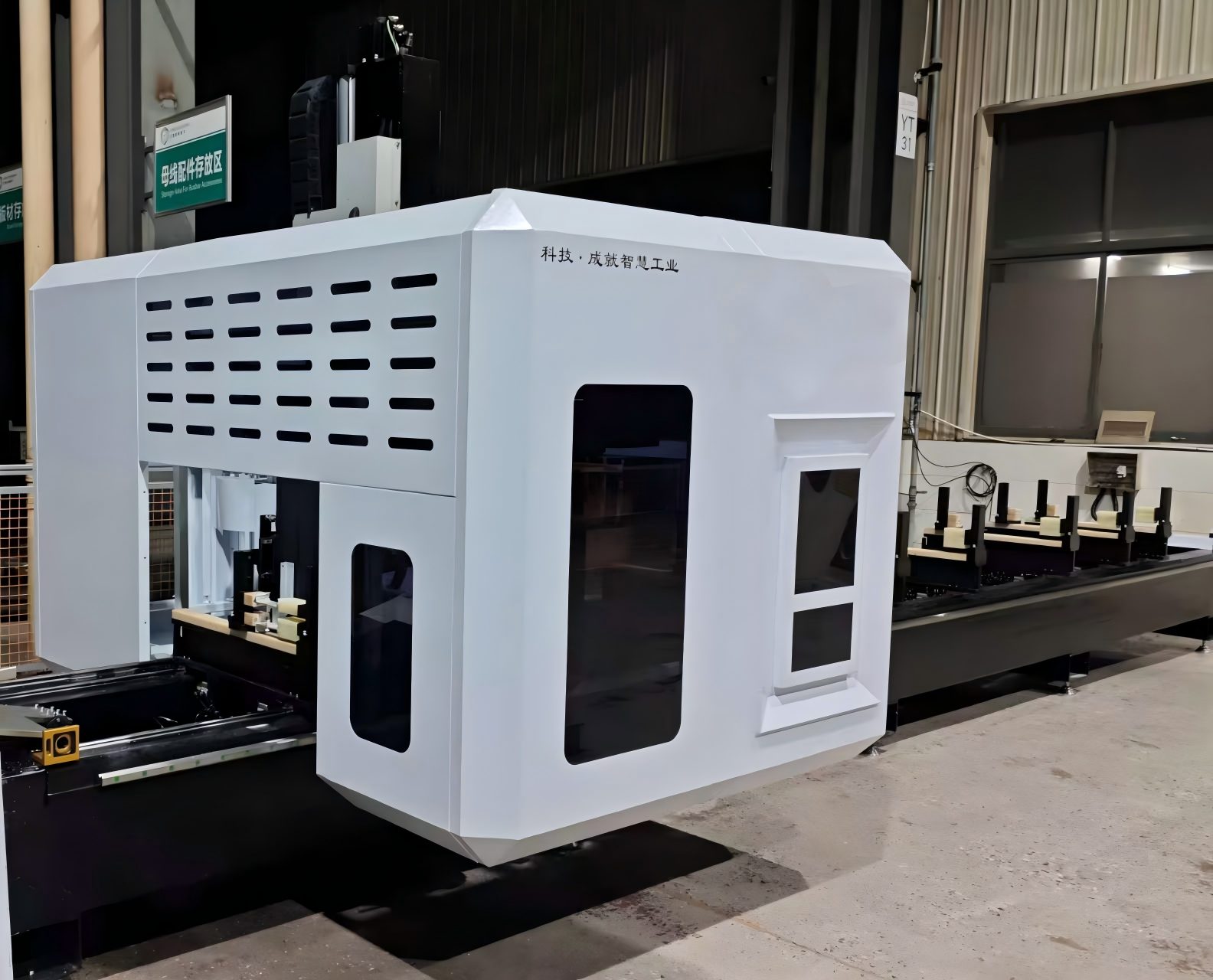

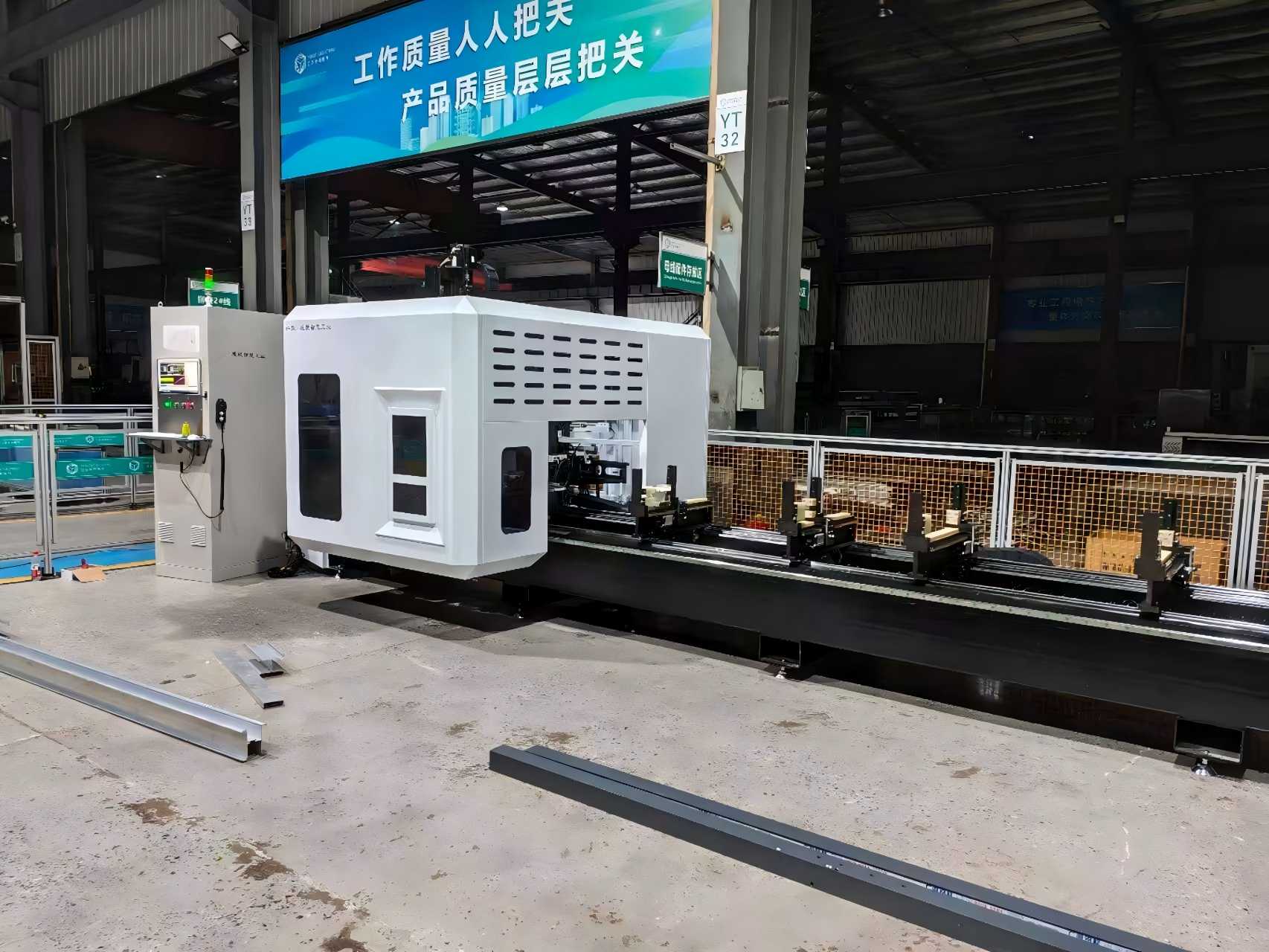

مرکز ماشینکاری دروازه ای 5 محوره با سرعت بالا برای ساخت دیوار پرده

مرکز ماشینکاری دروازه‌ای 5 محوره ما با استحکام بالا برای صنعت دیوارهای پرده‌ای معماری و نما ساخته شده است. این در ماشینکاری پروفیل های آلومینیومی با فرمت بزرگ، پانل های دیوار پرده واحد و هندسه های پیچیده با دقت موقعیت یابی ± 0.05 میلی متر برتر است. طراحی شده برای فرزکاری، حفاری، ضربه زدن و برش با سرعت بالا، به طور قابل توجهی کارایی ساخت را بهبود می بخشد و در عین حال کیفیت سطح برتر را تضمین می کند. دارای گواهینامه CE با پشتیبانی جامع پس از فروش.

ویژگی های کلیدی

• ماشینکاری همزمان 5 محور - ایده آل برای هندسه های پیچیده نما و خطوط سه بعدی.

  ساختار دروازه ای سنگین - استحکام بالا و میرایی ارتعاش عالی برای دقت طولانی مدت.

  منطقه ماشین کاری با فرمت بزرگ - از پانل های دیوار پرده ای بزرگ، مولیون ها و ترانسوم ها پشتیبانی می کند.

  اسپیندل با سرعت بالا - بهینه شده برای ماشینکاری پروفیل آلومینیوم و فولاد.

  تغییر خودکار ابزار (ATC) - زمان خرابی را کاهش می دهد و بهره وری را بهبود می بخشد.

  سیستم CNC کاربر پسند - سازگار با نرم افزارهای رایج CAD/CAM.

  پیکربندی قابل تنظیم - راه حل های OEM/ODM برای پیمانکاران جهانی در دسترس است.




مشخصات فنی

چگونه کار می کند

ورودی CAD/CAM

پانل کرتین وال یا پروفیل آلومینیومی ابتدا با CAD (LogiKal، SchüCal، SolidWorks و غیره) مدل سازی می شود.

نرم افزار CAM مدل سه بعدی را به مسیرهای ابزار و کد G تبدیل می کند که شامل زوایای برش، نرخ تغذیه، سرعت اسپیندل و ترتیب تغییر ابزار می شود.

2. قطعه کار را ببندید

پروفیل‌های دیوار پرده‌ای بلند آلومینیومی / فولادی یا پانل‌های نمای بزرگ با استفاده از گیره‌های متحرک با کنترل CNC بر روی تخت دستگاه ثابت می‌شوند.

گیره ها در موقعیت خودکار قرار می گیرند تا از برخورد جلوگیری کنند و قطعه را بدون تغییر شکل نگه دارند.

3. ساختار دروازه ای در X / Y حرکت می کند

این دستگاه از یک دروازه‌ای از نوع پل استفاده می‌کند:

محور X = دروازه ای در طول پروفیل/پانل حرکت می کند

محور Y = سر ماشینکاری در عرض حرکت می کند

محور Z = حرکت دوک به بالا/پایین

این یک منطقه کار بزرگ و باز برای قطعات دیوار پرده بزرگ می دهد.

4. دو محور چرخشی دوک را کج می کند

علاوه بر X/Y/Z، دستگاه دارای موارد زیر است:

محور A = شیب حول X

محور C = چرخش حول Z

(یا B/C بسته به طراحی سر)

بنابراین اسپیندل می‌تواند پیچ‌های مرکب، سوراخ‌های زه‌کشی زاویه‌دار، خطوط نمای سه‌بعدی و ویژگی‌های جانبی را بدون بازکردن قطعه برش دهد.

5. برش 5 محوره همزمان

کنترلر CNC محورهای خطی + چرخشی را با هم هدایت می کند.

ابزار در بهترین زاویه نسبت به سطح باقی می ماند ← پرداخت صاف تر، پچ پچ کمتر، بدون تعمیر مجدد.

عملیات معمولی در یک راه اندازی:

پایان آسیاب

حفاری / ضربه زدن

شیار زدن

برش میتر

برش تیغه اره

فرز کانتور سه بعدی برای نماهای پیچیده

6. تغییر خودکار ابزار

ابزارها در یک مجله (دریل، آسیاب انتهایی، شیرآلات، تیغه های اره) ذخیره می شوند.

ATC ابزارها را به طور خودکار در طول برنامه تعویض می کند، بنابراین می توان یک پروفیل دیوار پرده را بدون دخالت اپراتور به طور کامل ماشینکاری کرد.

7. بررسی و خروجی در فرآیند

پروب ها/رمزگذارها موقعیت و وضعیت ابزار را بررسی می کنند.

CNC انحرافات را در زمان واقعی جبران می کند.

نتیجه: یک دیوار پرده ای تمام شده، ترانسوم یا پانل نما با سوراخ ها، شیارها و زوایای پیچیده دقیق - آماده برای مونتاژ.

محدوده برنامه اصلی

برنامه های کاربردی معمولی برایمرکز ماشینکاری دروازه ای 5 محور برای کرتین والشامل:

1. قاب های دیوار پرده آلومینیومی یکپارچه ساختمان های بلند
2. اکستروژن نمای شیشه ای با قاب مخفی و قاب اکسپوز
3. اتصالات گوشه دیوار پرده و پروفیل های نما به شکل خاص
4. اتاق آفتابگیر، نورگیر، و پروفیل های بزرگ درب و پنجره آلومینیومی
5. براکت های آلومینیومی دیوار پرده شیشه ای با پشتیبانی نقطه ای
6. نمای آلومینیومی صنعتی و پروفیل های دیوار فولادی دکوراتیو
7. پروفیل های آلومینیومی سبک وزن هوافضا (سازگار با صنایع مختلف)

مواد اولیه مناسب: آلیاژ آلومینیوم 6063، اکستروژن توخالی، آلومینیوم جامد، فولاد دیوار نازک، پروفیل های معماری PVC.

سناریوهای کاربردی

تولید دیوار پرده واحد

پانل های نما معماری

مولیون ها و ترانسوم های آلومینیومی

هندسه دیوار پرده پیچیده

ماشینکاری شیار دیوار پرده شیشه ای

قاب های سازه ای پرده ای استیل
