اره بریدگی دیوار پرده ای درجه سنگین صنعتی

نمای کلی

بررسی اجمالی محصول

اره برش دیوار پرده ای سنگین یک دستگاه برش قوی و صنعتی است که برای بریدگی با دقت بالا پروفیل های دیوار پرده ای آلومینیومی و UPVC ساخته شده است. طراحی شده برای محیط های ساخت سخت، یک قاب ساختاری سفت و سخت را با کنترل پیشرفته CNC ترکیب می کند تا دقت قابل تکرار، برش های تمیز و قابلیت اطمینان عملیاتی طولانی مدت را ارائه دهد.

این دستگاه که برای مدیریت پیکربندی‌های پیچیده مولیون و ترانسوم طراحی شده است، فرآیند بریدگی نماهای تجاری، سیستم‌های ویترین و سازه‌های آلومینیومی معماری را ساده می‌کند - به طور قابل توجهی کار دستی را کاهش می‌دهد و در عین حال نتایج ثابت و بدون سوراخ را حفظ می‌کند.

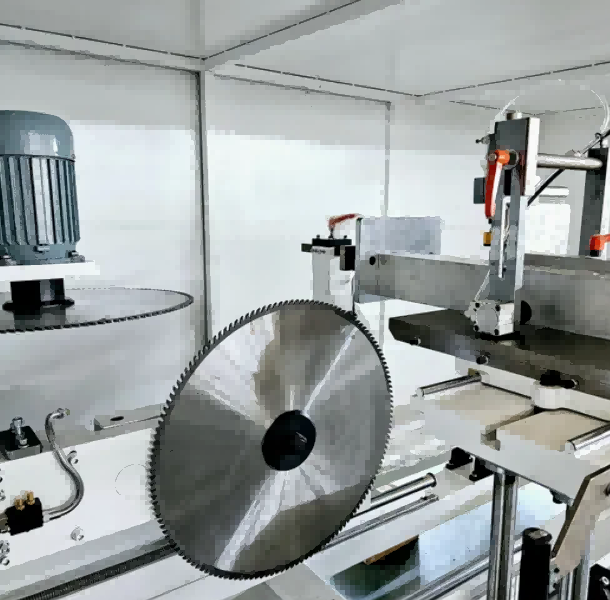

اره بریدگی دیوار پرده ای سنگین



ویژگی های کلیدی

1. CNC سروو دقت

سیستم سروو درایو با واکنش بالا با کنترل کننده قابل برنامه ریزی دقت موقعیت یابی ± 0.1 میلی متر را تضمین می کند. اپراتورها می توانند چندین برنامه ناچ را برای تغییر سریع بین انواع پروفایل ذخیره و فراخوانی کنند.

2. قاب سخت و سنگین

بدنه دستگاه که از فولاد دیواره ضخیم با درمان تنش زدایی ساخته شده است، حتی در حین کار مداوم با سرعت بالا در برابر ارتعاش مقاومت می کند و تغییر کیفیت برش پس از تعویض را تضمین می کند.

3. سیستم بستن پنوماتیک

سیلندرهای پنوماتیک دو کاره، گیره ایمن و ایمن در سطح را برای پروفیل های آنودایز شده یا پوشش داده شده با پودر فراهم می کنند. عملکرد سریع آزادسازی زمان چرخه بین قطعات کار را به حداقل می رساند.

4. بریدگی چند زاویه ای

زوایای برش قابل تنظیم از 0 تا 90 درجه، هندسه های دیوار پرده ای متنوع را در خود جای می دهد. تنظیمات زاویه از طریق بازخوانی دیجیتال یا رابط CNC برای راه اندازی قابل تکرار مدیریت می شوند.

5. استخراج تراشه یکپارچه

پورت داخلی جمع‌آوری گرد و غبار و تراشه به سیستم‌های استخراج صنعتی استاندارد متصل می‌شود، محل کار را تمیز نگه می‌دارد و عمر مفید تیغه را افزایش می‌دهد.

6. HMI بصری

رابط انسان و ماشین صفحه لمسی با پشتیبانی از چند زبان (انگلیسی، اسپانیایی، روسی، عربی). برنامه‌نویسی بصری اپراتورها را قادر می‌سازد تا بدون آموزش تخصصی ابعاد ناچ را وارد کنند.

چگونه کار می کند

1. اپراتور پروفیل آلومینیومی را روی میز کار قرار می دهد و گیره های پنوماتیکی را فعال می کند که قطعه کار را از هر دو جهت عمودی و افقی محکم می کند.

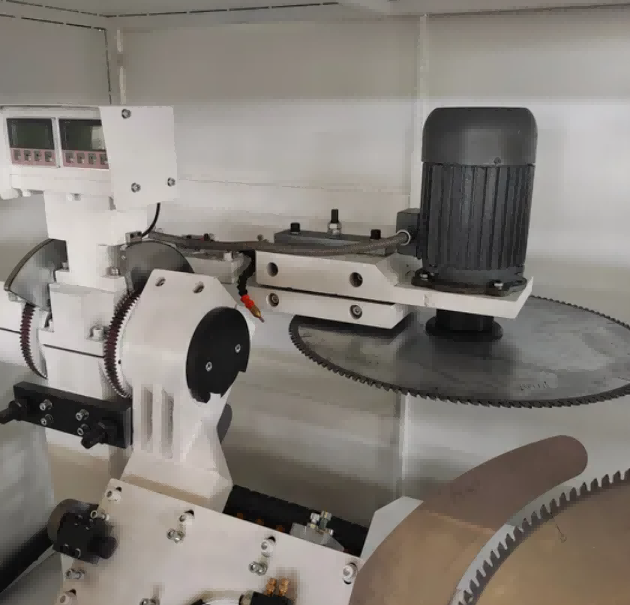

2. زاویه برش مورد نظر با استفاده از صفحه نمایش دیجیتال مقیاس مغناطیسی تنظیم می شود و تیغه های اره دوگانه بر این اساس در محدوده ± 45 درجه قرار می گیرند.
3. سیستم تغذیه هیدروپنوماتیکی تیغه های چرخان را با سرعت کنترل شده (0-3 متر در دقیقه) به داخل پروفیل پیش می برد، بریدگی ها، شیارها یا زوایای مرکب را در یک پاس برش می دهد.
4. سیستم CNC از واردات گرافیکی CAD و برنامه‌نویسی گرافیکی پشتیبانی می‌کند و به اپراتورها اجازه می‌دهد تا الگوهای شکاف، موقعیت سوراخ‌ها و ابعاد شکاف را مستقیماً از فایل‌های طراحی تعریف کنند.
5. پیکربندی کامل سروو موتور سه محوره (محورهای X، Y، Z که توسط رک و پینیون و پیچ‌های توپی هدایت می‌شوند) اتصال سه محوره واقعی را برای حفاری، شیارهای فرز، سوراخ‌های گرد، سوراخ‌های مخصوص شکل، سوراخ‌های کلید، و کانترسینک‌ها در یک گیره امکان‌پذیر می‌سازد.
6. میز کار سه طرفه اختیاری اجازه می دهد تا پروفیل در سه وجه بدون تغییر موقعیت ماشین کاری شود و کارایی پردازش برای اکستروژن های پیچیده آلومینیومی را بهبود بخشد.
7. پس از اتمام چرخه برش، تیغه ها جمع می شوند، گیره ها آزاد می شوند و پروفیل ماشین کاری شده برداشته می شود.

چرا این دستگاه را انتخاب کنید؟

ساخته شده برای حجم - برای تولید مداوم و با توان بالا با حداقل زمان خرابی طراحی شده است

برش های تمیز و بدون سوراخ - کنترل دقیق تیغه عملیات تکمیل ثانویه را حذف می کند

تغییر آسان برنامه - ذخیره ده ها پروفایل شکاف. جابجایی بین مشاغل در چند ثانیه

تعمیر و نگهداری کم - طراحی مکانیکی ساده با نقاط خدمات در دسترس، هزینه های نگهداری را کاهش می دهد

قابلیت اطمینان اثبات شده - آزمایش میدانی در مغازه‌های تولید در بیش از 30 کشور
